Размеры печи HhC 2620
Наружные
Высота 13,0” (330 мм)
-- с опорными
-- стойками 17,0” (432 мм)
Ширина 48,3” (1227 мм)
Глубина 41,7” (1059 мм)
Конвейер
Ширина 48,3” (1227 мм)
Ширина (одинарн.) 20” (508 мм)
Ширина (50/50) 12,5” / 12,5” (318 мм / 318 мм)
Ширина (70/30) 17” / 8” (431 мм / 203 мм)
Электрические параметры
Для Северной Америки
3-фазн.
208/240 В перем. тока
50/60 Гц
Потребляемый ток 40 А
Макс. входная мощность: 14,4 кВт
4-проводн.
Штепсель по NEMA 15-50P (по заказу
поставляется 4-контактный МЭК 60309)
Макс. защитная блокировка 50 А
Для Европы/Азии (220-240 В перем. тока)
3-фазн.
220-240 В перем. тока
50/60 Гц
Потребляемый ток 40 А
Макс. входная мощность: 14,4 кВт
4-проводн.
Штепсель 4-контактный, по МЭК 60309
Макс. защитная блокировка 64 А
Для Европы/Азии (380-415 В перем. тока)
3-фазн.
380-415 В перем. тока
50/60 Гц
Потребляемый ток 20 А
Макс. входная мощность: 14,4 кВт
5-проводн.
Штепсель 5-контактный, по МЭК 60309
Макс. защитная блокировка 32 А
35,7” (907 mm)
48,3” (1227 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
60,1” (1527 mm) with extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm)
18,4” (467 mm)
35,7” (907 mm)
48,3” (1227 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
60,1” (1527 mm) with extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm)
18,4” (467 mm)
35,7” (907 mm)
48,3” (1227 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
60,1” (1527 mm) with extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm)
18,4” (467 mm)

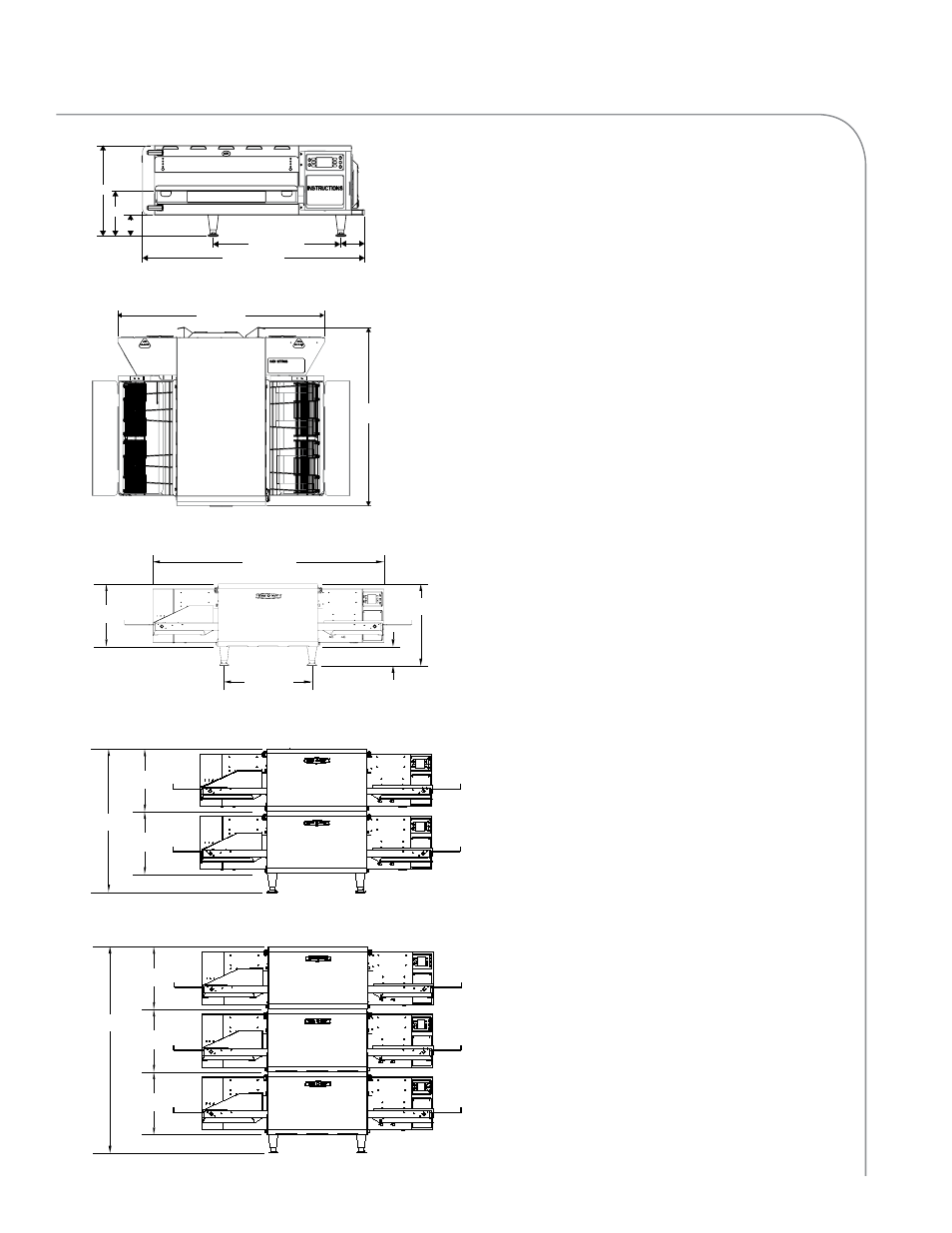

Рис. 6. Размеры печи HhC 2620 - вид сбоку
Рис. 7. Размеры печи HhC 2620 - вид сверху
Рис. 8. Размеры печи HhC 2620 - вид спереди (одинарн.)
Рис. 9. Размеры печи HhC 2620 - вид спереди (двойн.)
Рис. 10. Размеры печи HhC 2620 - вид спереди (тройн.)
