Монтаж в стойку – Инструкция по эксплуатации Panasonic AJ-SPD850
Страница 62
(095) 980 4205
www.panasonic.ru
Panasonic (СНГ)
62
Данное устройство записи на карту памяти может быть уста
новлено в стандартную 19 дюймовую стойку с помощью до
полнительных монтажных адаптеров (AJ MA75P).
Для монтажных полозьев рекомендуется использовать 18
дюймовые направляющие и скобы (модель CC3061 99 0400)
на шасси. (Панасоник не поставляет полный набор принад
лежностей для монтажа в стойку.)
Для получения подробной информации проконсультируйтесь
со своим торговым представителем.

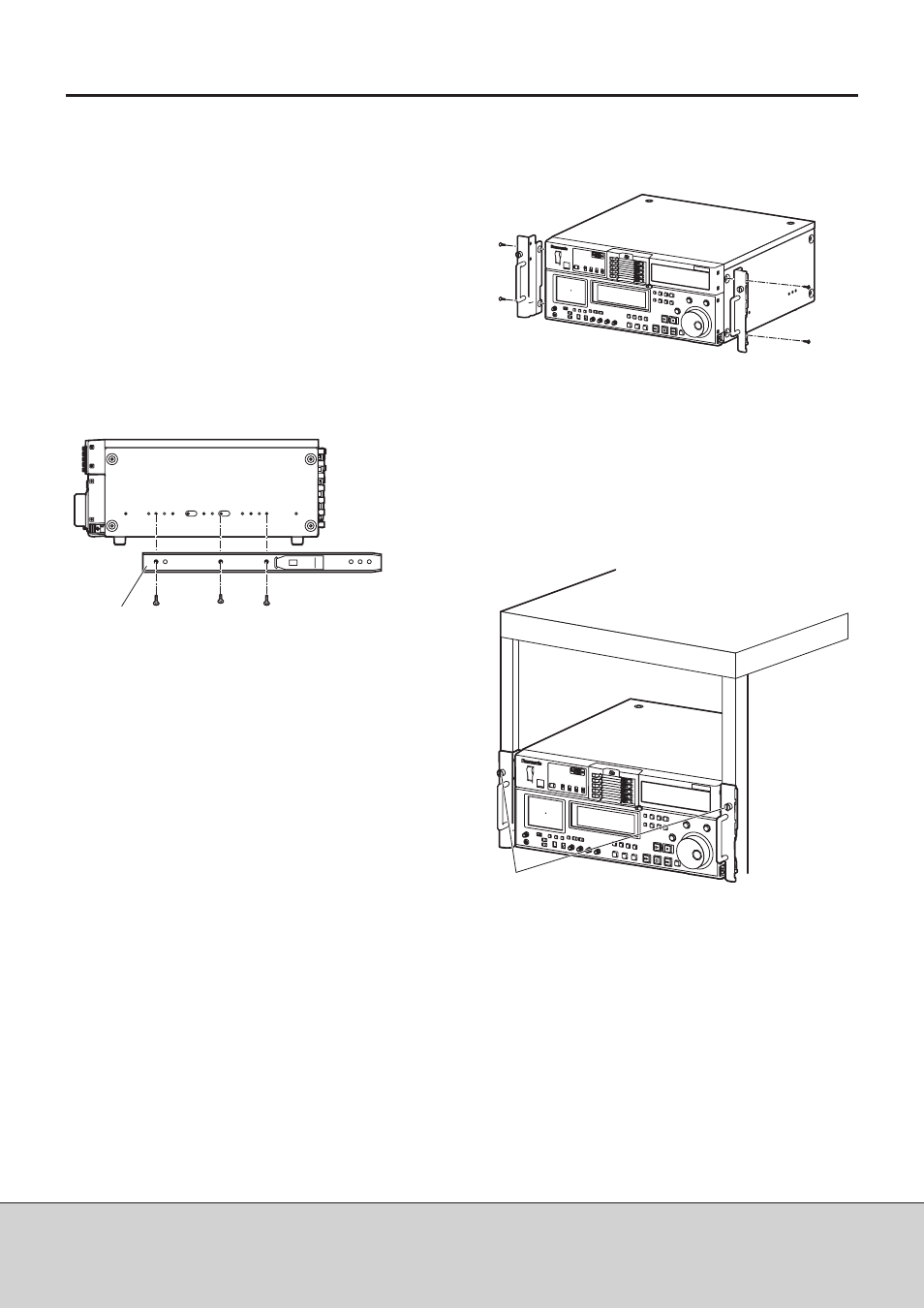

(1) Установите и закрепите внутренние части направля
ющих.
Места расположения винтов см. на приведенном ниже ри
сунке.
Место расположения винтов с правой (R) стороны на
правляющих
МОНТАЖ В СТОЙКУ
Примечания:
•
Длина используемых винтов ограничена. (B, H: 10 мм,
F: 6 мм)
•
Установите вторую внутреннюю направляющую сим
метрично с левой стороны (L).
•
Закрепите направляющие тремя винтами с каждой
стороны (всего: 6 винтов).
•
В действительности буквы “A” “H” на боковых пане
лях отсутствуют.
(2) Установите на стойку скобы наружных частей.
Убедитесь в том, что высота правой и левой скобы одина
ковая.
(3) Снимите четыре винта спереди для установки левой
и правой боковых панелей.
(4) Установите адаптеры для монтажа в стойку AJ
MA75P, закрепив их четырьмя снятыми винтами.
(5) Снимите 4 резиновых ножки с нижней стороны уст
ройства записи на карту памяти, и вставьте устрой
ство записи на карту памяти в стойку.
После установки устройства записи на карту памяти, убе
дитесь в том, что оно свободно перемещается по направ
ляющим.
Примечания:
•
Поддерживайте температуру внутри стойки в преде
лах от 41°F до 104°F (т.е. от 5°C до 40°C).
•
Надежно прикрепите стойку болтами к полу, чтобы она
не опрокидывалась при извлечении устройства запи
си на карту памяти.
Стандартная стойка EIAJ
Закрепите в стойке винтами.
Адаптеры для монтажа в стойку
A
B
C
D
E
F
G
H
Внутренняя часть направляющей
