58
Сигналы управления, временной код и т.п. выводятся с ис
пользованием следующих аббревиатур

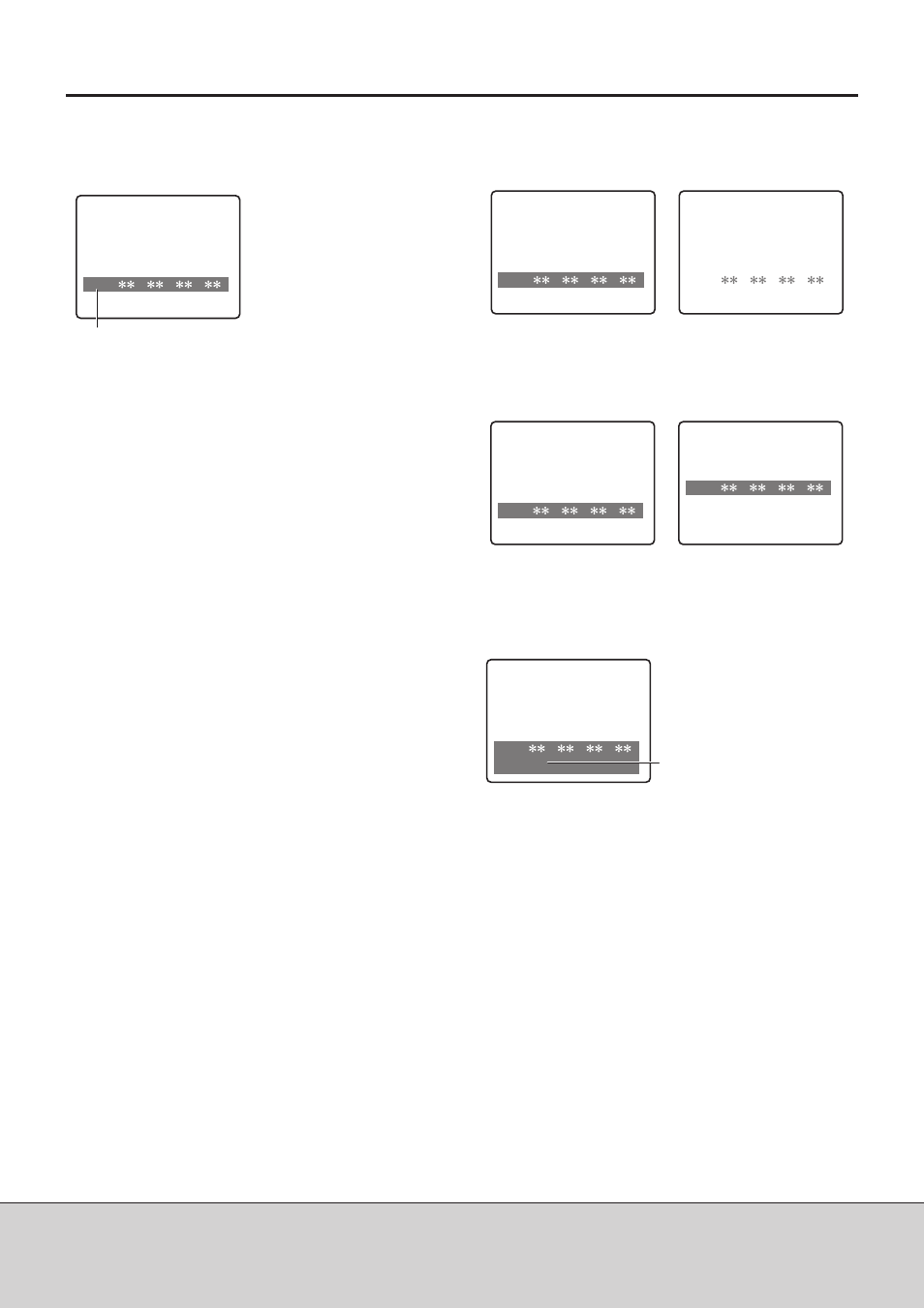

ЭКРАН НАЛОЖЕНИЯ
Аббревиатуры:
CTL: Значение отсчетов управляющего сигнала
TCR: Данные временного кода, записанные в области SBC
UBR: Данные пользовательских битов, записанные в облас
ти SBC
TCG: Данные временного кода генератора временных кодов
UBG: Данные пользовательских битов генератора временных
кодов
Примечание:
Если данные не могут быть правильно считаны с карты, выво
дится “T* R” или “U*R”.
Символы индикации
Фон символов, наложенных на дисплей, можно изменить в
пункте установочного меню № 011 (CHARA TYPE).
Позиция индикации
Позицию символов, наложенных на дисплей, можно изменить
в пунктах установочного меню № 009 (CHARA HPOS) и № 010
(CHARA V POS).
Режим работы
Режим работы устройства записи на карту памяти можно так
же вывести на экран с помощью пункта установочного меню
№ 008 (DISPLAY SEL).
TCR
:
:
:
ТВ монитор
TCR
:
:
:
TCR
:
:
:
ТВ монитор
ТВ монитор
TCR
:
:
:
TCR
:
:
:
ТВ монитор
ТВ монитор
TCR
STOP
:
:
:
ТВ монитор
режим работы устройства
