14
: Нормальное воспроизведение или запись
: Воспроизведение со скоростью ниже нормальной (менее 1 x)
: Ускоренное воспроизведение (скорость выше 1 x)
: Перемотка вперед (FF)
: Воспроизведение в обратном направлении со скоростью 1 x
: Воспроизведение в обратном направлении со скоростью менее 1 x
: Воспроизведение в обратном направлении со скоростью выше 1 x
: Перемотка назад (REW)
: Пауза/стоп кадр
Индикация системы телевидения
Здесь выводится индикация системы телевидения.
Переключение между чересстрочной разверткой на 525 и
625 осуществляется в установочном меню №. 070 (TV
SYSTEM) (См. стр. 41).
525:
горит, если выбрана телевизионная система с черес
строчной разверткой на 525 строк.
625:
горит, если выбрана телевизионная система с черес
строчной разверткой на 625 строк.
Лампочка REMOTE
Загорается, когда переключатель CONTROL установлен в
положение [REMOTE].
Область индикации выбора входных сигналов INPUT
SELECT
Индикатор выбранных входных сигналов. За исключени
ем случая, когда выбраны аналоговые аудиосигналы, ин
дикатор мигает, если выбранный сигнал не поступает.
VIDEO
Y PB PR
: Аналоговые составляющие видеосигналы
CMPST
: Аналоговые полные видеосигналы
SDI
: Последовательные цифровые видеосигналы
(опция)
SDTI/1394
: Сжатые цифровые сигналы (опция)
SG/SG 1/SG 2
: Внутренние опорные сигналы
AUDIO
ANALOG : Аналоговые аудиосигналы
AES/EBU : Цифровые аудиосигналы
USER SET: Выбор аудиосигнала записи
SDI
: Последовательные цифровые аудиосигналы
(опция)
SDTI/1394
: Сжатые цифровые сигналы (опция)
SG
: Внутренние опорные сигналы
Лампочка SCH
Загорается, когда SCH фаза внешней синхронизации (REF
VIDEO) находится в предписанном диапазоне.
Во всех остальных случаях лампочка не горит.
Лампочки REC и REC INH
REC:
Горит во время записи.
REC INH:
Горит, когда запись запрещена (переключатель REC
INH в верхней части передней панели установлен в
положение [ON] или на карте установлена защита от
записи).
В таком состоянии запись невозможна.

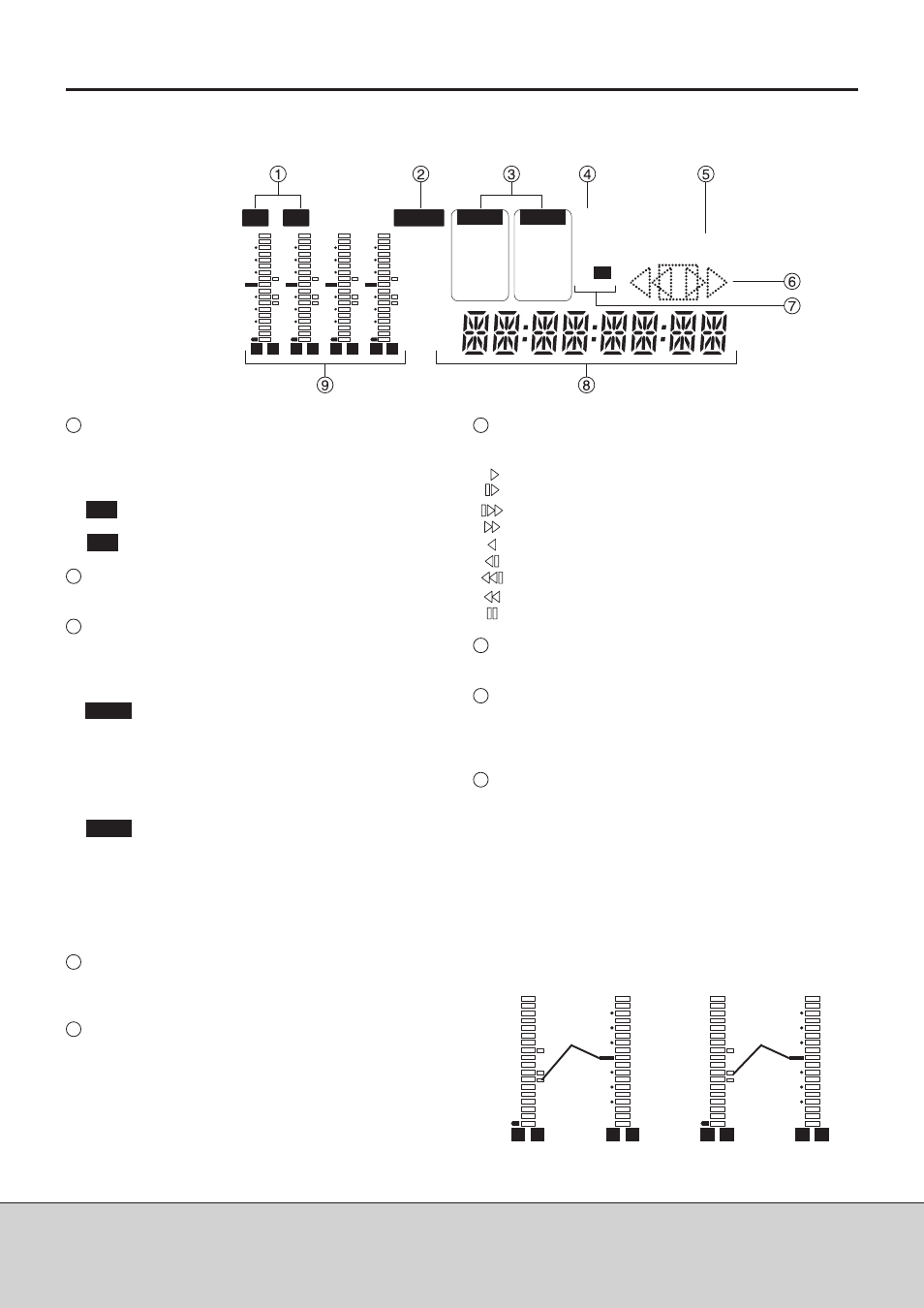

Дисплей
Индикаторы режима работы
Здесь выводится индикация скоростного режима карты.
Каждая точка “•“ обозначает приращение шкалы на 1 дБ.
525
625
REMOTE
VIDEO
Y PB PR
CMPST
SDI
SDTI/1394
SG 1 2
AUDIO
ANALOG
AES/EBU
USER SET
SDI
SDTI/1394
SG
SCH
DVCPRO
DV
50
REC INH
L R
Р30
Р25
Р20
Р16
Р12
Р8
Р4
0
Р
dB
L R
Р30
Р25
Р20
Р16
Р12
Р8
Р4
0
Р
dB
L R
Р30
Р25
Р20
Р16
Р12
Р8
Р4
0
Р
dB
L R
Р30
Р25
Р20
Р16
Р12
Р8
Р4
0
Р
dB
CTL
TC
UB
L R
- 30
- 25
- 20
- 16
- 12
- 8
- 4
0
-
dB
L R
Опорный
уровень
(- 20 dB)
Режим FULL
Режим FINE
Для AJ SPD850P
L R
- 30
- 25
- 20
- 16
- 12
- 8
- 4
0
-
dB
L R
Опорный
aaуровень
(- 18 dB)
Режим FULL
Режим FINE
Для AJ SPD850E
1
2
3
4
5
Индикация формата
Здесь выводится индикация формата записи и формата
карты, вставленной в устройство записи на карту памяти.
Показания счетчика
Здесь выводятся показания счетчика карты, временной
код и т.п.
Тип представленных данных указывает индикация CTL, TC
или UB.
Индикаторы уровня
Эти индикаторы показывают уровень в ИЧМ аудиосигна
лов в каналах CH1, CH2, CH3, и CH4.
Во время записи или если выбрано E E здесь выводится
уровень входных аудиосигналов; во время воспроизведе
ния здесь выводится уровень выходных аудиосигналов.
Для переключения режимов FULL и FINE индикации аудио
сигнала используйте кнопку селекторного переключате
ля METER (См. стр. 13).
6
7
8
9
СПРАВОЧНАЯ ИНФОРМАЦИЯ ПО ПАНЕЛИ УПРАВЛЕНИЯ
