(095) 980 4205 www.panasonic.ru Panasonic (СНГ) 19
AC IN
SIGNAL
GND
AES/EBU
CH1¥2 IN
CH3¥4 IN
CH1¥2 OUT
CH3¥4 OUT
SDI
IN OUT
1
2
3 (SUPER)
ACTIVE THROUGH
ANALOG ANALOG REMOTO
Y
VIDEO IN
PB
PR
Y
PB
PR
ON
OFF
75
REF VIDEO IN
ON
OFF
75
1
2
3 (SUPER)
REMOTO IN
ENCODER REMOTE
RS-232C
CH1
CH3
CH1
CH3
CH2 AUDIO IN
CH4
CH2
CH4
AUDIO OUT
TC IN
TC OUT
MON L
MON R
SERVICE ONLY
AC IN
SIGNAL
GND
AES/EBU
CH1¥2 IN
CH3¥4 IN
CH1¥2 OUT
CH3¥4 OUT
SDI
IN OUT
1
2
3 (SUPER)
ACTIVE THROUGH
IN OUT
OPUTION
1
2
ANALOG ANALOG REMOTO
Y
VIDEO IN
PB
PR
Y
PB
PR
ON
OFF
75
REF VIDEO IN
ON
OFF
75
1
2
3 (SUPER)
REMOTO IN
REMOTO OUT
ENCODER REMOTE
RS-232C
CH1
CH3
CH1
CH3
CH2 AUDIO IN
CH4
CH2
CH4
AUDIO OUT
TC IN
TC OUT
MON L
MON R
SERVICE ONLY
DVCPRO/ DV
(OPTION)
100BASE-TX
Воспроизводящее
устройство
Записывающее
устройство
OFF ON
Аналоговый видеосигнал (составляющий)
С установленной платой ввода аналогового
видеосигнала (дополнительной)
Генератор
опорного сигнала
Дистанционный разъем управляющего
сигнала (9 штырьковый)
С установленной SDI платой (дополнительная)
К видеомонитору К аудиомонитору К видеомонитору К аудиомонитору
Цифровой аудиосигнал

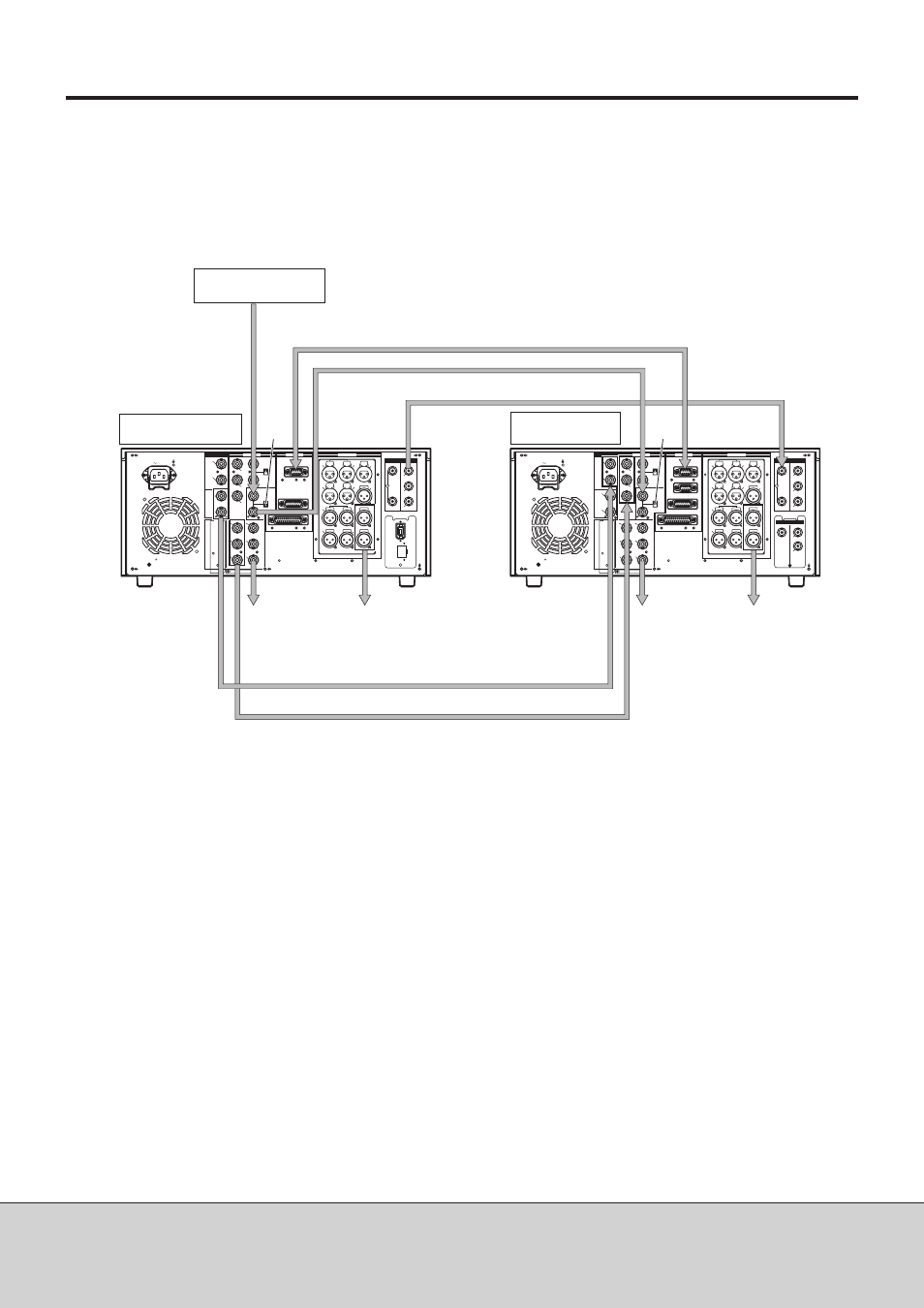

Пример соединения устройства записи на карту памяти и видеомагнитофона DVCPRO
Воспроизводящее устройство:
Установите переключатель CONTROL на передней панели в положение [REMOTE] (устройство записи на карту памяти: AJ
SPD850).
Записывающее устройство:
Установите переключатель CONTROL на передней панели в положение [LOCAL] (Видеомагнитофон: AJ SD955 или дру
гой).
СОЕДИНЕНИЯ
Примечания:
• При отсутствии опорного видеосигнала могут возникнуть искажения выходных видео и аудиосигналов, поэтому реко
мендуется использовать систему, обеспечивающую ввод опорного видеосигнала.
• Данное устройство не поставляется с настройкой кадровой цветовой синхронизации. Выполните настройки для ви
деомонтажа с помощью “2F.”
• При EE выводе изображений (включая данные V BLANK), входящие изображения задерживаются, а затем выводятся
“как есть”. Заданные в меню настройки VITC, CC и V BLANK отображаются в записанных и воспроизводимых изображе
ниях, но не при EE выводе изображений.
Соединение с персональным компьютером
1. Подключите кабель USB к разъему USB2.0 в верхней части передней панели. Используйте USB кабель, поддерживающий
USB2.0 (экранированный).
2. Когда устройство будет подключено к персональному компьютеру, инсталлируйте на компьютере программное обеспече
ние P2 с CD ROM.
Более подробную информацию вы найдете в руководстве по инсталляции.
Примечания:
• Данное устройство поддерживает только USB2.0. Оно не поддерживает персональные компьютеры, совместимые с
USB1.1.
• Не извлекайте карты P2 во время подключения USB.
• Во время установления USB соединения светодиоды доступа к картам Р2 остаются выключенными, за исключением
случаев обращения к данным на картах.
