12
HEADPHONES
PULL
PULL
AUDIO MIX
1&2
CH1/3 CH2/4
REC CH1/3
REC CH2/4
3&4
CH1/3 CH2/4
AUDIO MON SEL
AUDIO VOL SEL
L
R
MIX
REC
PB
UNITY
VAR
METER
FULL/FINE
INPUT SELECT
VIDEO
AUDIO
CH 1
CH 2
CH 3
CH 4
COUNTER
MENU
TC PRESET SELECT
SLOT
RESET THUMBNAIL
MARKER
BAR
MENU
SET
SEARCH
REC
PLAY
FF
REW
STOP
PREV
NEXT
SHIFT
SHTL
PUSH
JOG
SLOW
Memory Card Recorder AJ-
ENC
CONTROL
REMOTE
LOCAL
VIDEO
LEVEL PRESET
MANUAL
CHROMA
LEVEL PRESET
MANUAL
SET UP
PRESET
BLK
MANUAL
HUE
PRESET
CHROMA PH
MANUAL
TC
REGEN
PRESET
REC RUN
FREE RUN
DIAG
PLAY LIST
EVENT
INSERT
DELETE
GO TO
ENTRY
OUT
IN
Кнопки выбора входного сигнала INPUT SELECT
Используется для переключения входных видео и аудио
сигналов. Вы также можете установить в качестве вход
ного видеосигнала внутренний сигнал, выбранный в ус
тановочном меню № 600 (INT SG).
VIDEO:
При каждом нажатии кнопки VIDEO происходит пере
ключение входного видеосигнала в следующем поряд
ке: [Y PB PR]
→[CMPST]→[SDI] (опция) →[1394] (опция)
→[SG (SG/SG1/SG2)].
Если выбран SG, сигнал переключается на внутренний
сигнал, выбранный в установочном меню № 600 (INT
SG).
AUDIO:
При каждом нажатии кнопки AUDIO происходит пере
ключение входного аудиосигнала в следующем поряд
ке: [ANALOG]
→[AES/EBU] →[USER SET]→[SDI](опция)
→[1394](опция) →[SG].
USER SET позволяет выбрать и записать входные сиг
налы раздельно по звуковым каналам импульсно ко
довой модуляции (ИЧМ ) 1 4. Используйте вместе с
установочным меню.
Пример: Установки
Кнопка AUDIO
USER SET
Установочные меню
№ 715 (CH1 IN SEL): ANA
№ 716 (CH2 IN SEL): DIGI
№ 717 (CH3 IN SEL): DIGI
№ 718 (CH4 IN SEL): ANA
№ 719 (D IN SEL12): AES
№ 720 (D IN SEL34): SIF
Звуковые ИЧМ сигналы, которые будут за
писываться на карту
CH1: Аналоговые входные сигналы
CH2: Цифровые сигналы AES/EBU
CH3: Входные цифровые SDI сигналы
CH4: Аналоговые входные сигналы
Примечания:
•
Вы можете запретить переключение входного сигна
ла (видео и аудио) кнопкой INPUT SELECT с помощью
установочных меню № 112 (V IN SEL INH) и № 113 (A IN
SEL INH).
•
Вы не сможете выбрать SDI и 1394, если не установ
лена дополнительная плата (AJ YA755G, AJYAD850G).

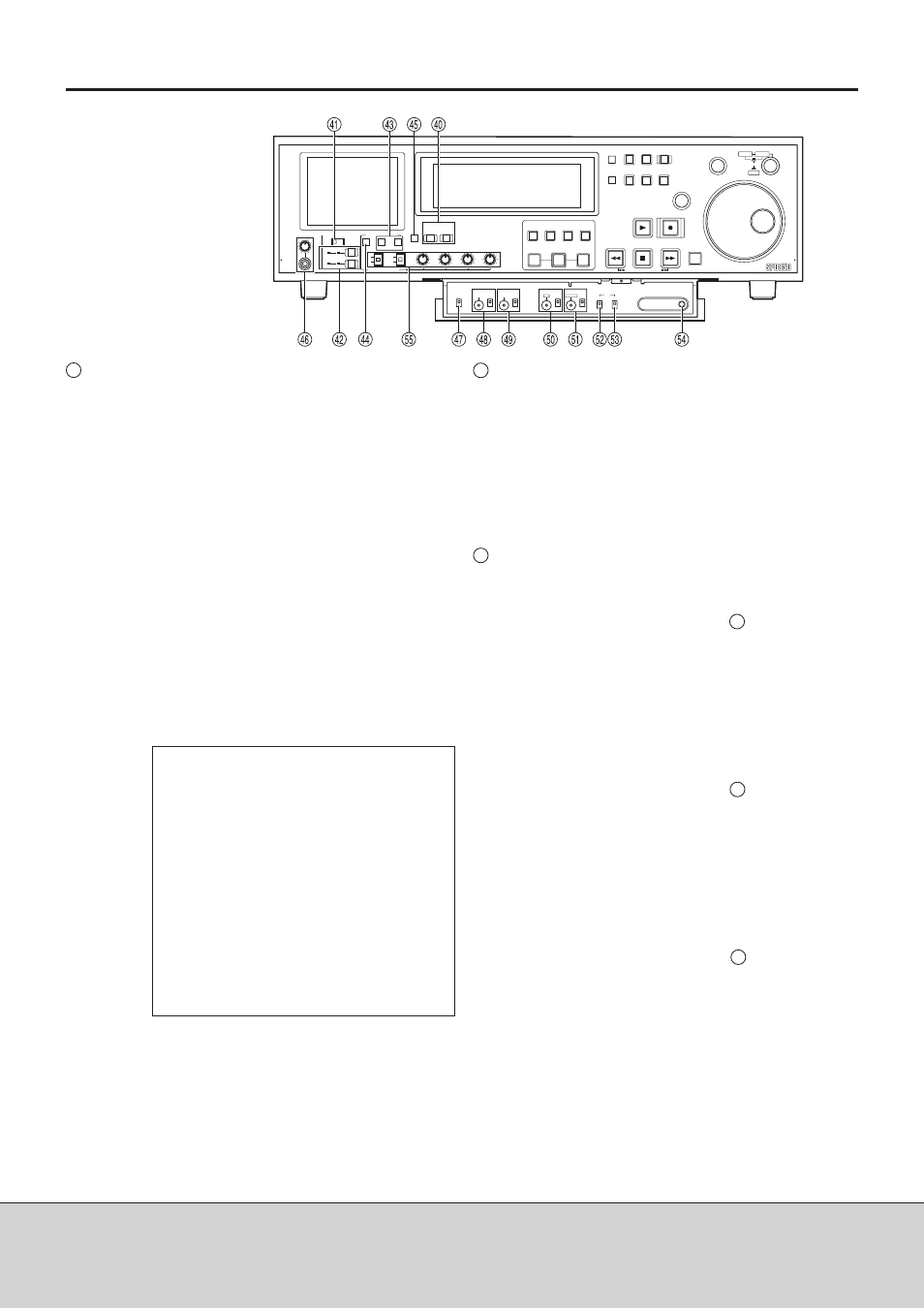

Передняя панель
Нижняя часть
(3/3)
Переключатель AUDIO MIX
Используется для выбора звуковых сигналов, которые бу
дут записываться по звуковым каналам CH1/CH2/CH3/CH4.
1&2: Переключение входного сигнала на канал CH1 с помо
щью REC CH1/CH3.
Переключение входного сигнала на канал CH2 с помо
щью REC CH2/CH4.
3&4:Переключение входного сигнала на канал CH3 с по
мощью REC CH1/CH3.
Переключение входного сигнала на канал CH4 с помо
щью REC CH2/CH4.
Кнопка REC CH1/CH3 и кнопка REC CH2/CH4
Используется для выбора звуковых сигналов, которые
будут записываться по звуковым каналам CH1/CH2/CH3/
CH4.
Если переключатель AUDIO MIX установлен на
[1&2], то при каждом нажатии кнопки REC CH1/3 на
стройки будут изменяться в последовательности
A
→B →C.
(( ON; OFF)
CH1/3
CH2/4
A
■
Сигналы CH1 записываются на канале CH1.
B
■
Сигналы CH2 записываются на канале CH1.
C
■
■
Сигналы CH1+CH2 записываются
на канале CH1.
Если переключатель AUDIO MIX установлен на
[1&2], то при каждом нажатии кнопки REC CH2/4 на
стройки будут изменяться в последовательности
A
→B →C.
(( ON; OFF)
CH1/3
CH2/4
A
■
Сигналы CH2 записываются на канале CH2.
B
■
■
Сигналы CH1+CH2 записываются
на канале CH1.
C
■
Сигналы CH1 записываются на канале CH2.
Если переключатель AUDIO MIX установлен на
[3&4], то при каждом нажатии кнопки REC CH1/3 на
стройки будут изменяться в последовательности
A
→B →C.
■ ON; OFF)
CH1/3
CH2/4
A
■
Сигналы CH3 записываются на канале CH3.
B
■
Сигналы CH4 записываются на канале CH3.
C
■
■
Сигналы CH3+CH4 записываются
на канале CH3.
СПРАВОЧНАЯ ИНФОРМАЦИЯ ПО ПАНЕЛИ УПРАВЛЕНИЯ
