15
Гнездо AC IN
Вставьте один конец шнура питания в это гнездо, а вто
рой конец в электророзетку.
Разъемы DIGITAL AUDIO IN и OUT
Используются для ввода и вывода цифровых аудиосигна
лов, соответствующих стандартам AES/EBU.
Разъемы ANALOG COMPONENT VIDEO IN
На эти разъемы подаются аналоговые составляющие ви
деосигналы.
Разъемы ANALOG COMPOSITE VIDEO IN и оконечный
выключатель с 75 омной нагрузкой
Входные разъемы для аналоговых полных видеосигналов.
Для каждой пары входных разъемов организована конфи
гурация с проходным входом.
Для подключения нагрузки к устройству записи на карту
памяти нужно установить переключатель в положение
[ON].
Разъемы REF VIDEO IN и оконечный выключатель с 75
омной нагрузкой
Входные разъемы для опорных видеосигналов.
Используются для ввода опорного сигнала с цветовой
синхронизацией.
Для подключения нагрузки к устройству записи на карту
памяти нужно установить переключатель в положение
[ON].
Разъемы дистанционного управления
Используются для соединения устройства записи на кар
ту памяти с внешним контроллером.

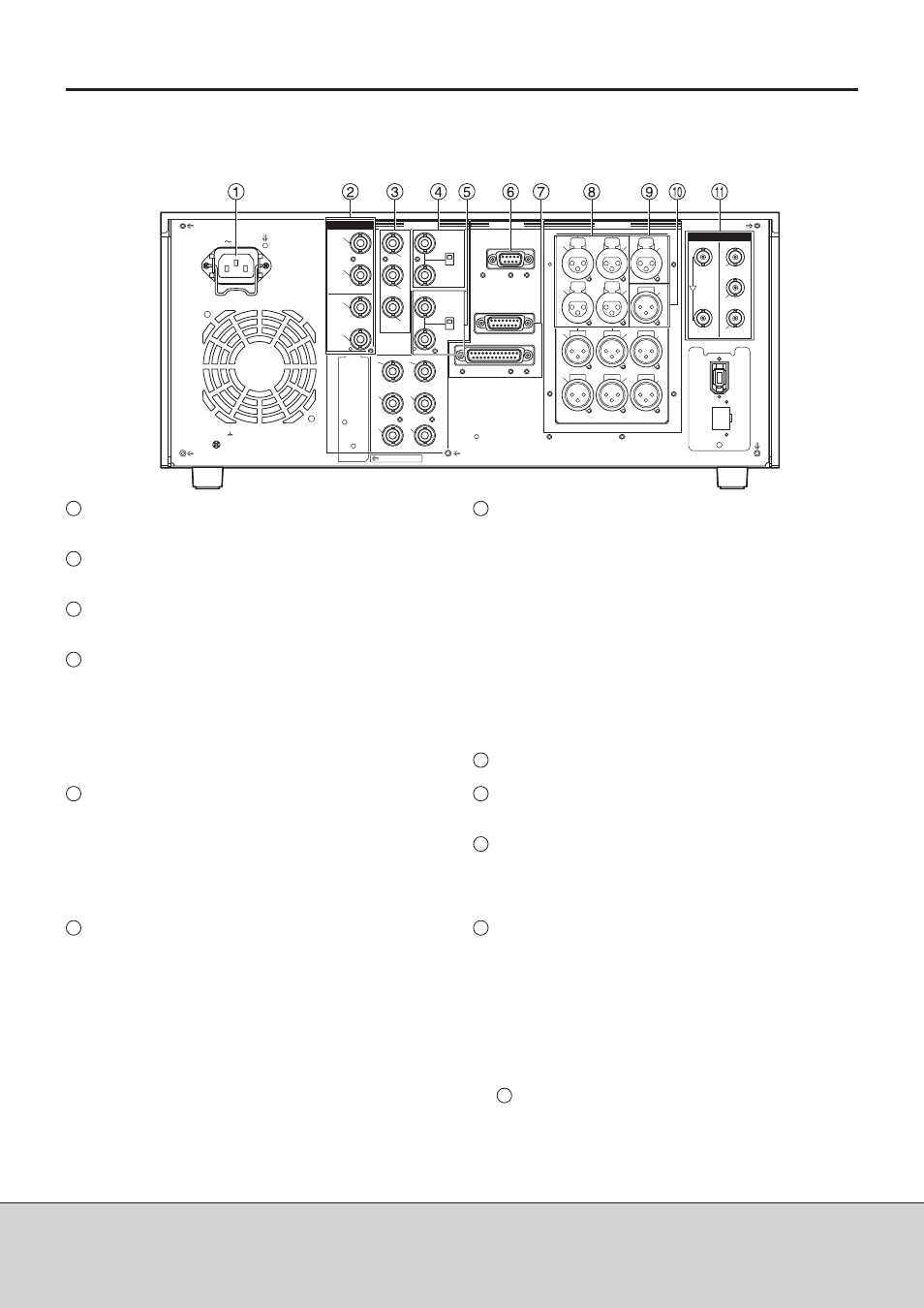

Задняя панель (1/2)
Разъем ENCODER REMOTE
Используется для соединения устройства записи на кар
ту памяти с внешним кодирующим устройством с целью
регулировки настроек выходного видеосигнала с внешне
го устройства.
Примечание:
При отсутствии опорного видеосигнала могут возник
нуть искажения выходных видео и аудиосигналов.
Используйте систему, обеспечивающую ввод опорно
го видеосигнала.
Примечание:
Цифровые аудиосигналы должны быть синхронизиро
ваны по входным видеосигналам; в противном случае
в выходных аудиосигналах будут генерироваться
шумы.
Разъемы ANALOG AUDIO IN
Используются для ввода аналоговых аудиосигналов.
Разъем TIME CODE IN
Используется для записи внешнего временного кода на
карты.
Разъем TIME CODE OUT
Здесь выводится код времени воспроизведения во вре
мя воспроизведения.
Здесь выводится временной код, созданный внутренним
генератором временных кодов во время записи.
Разъемы SERIAL DIGITAL COMPONENT AUDIO и VIDEO
IN и OUT (дополнительные)
Если установить в устройство записи на карту памяти SDI
плату (дополнительную плату AJ YA755G), это позволит
вводить/выводить цифровые составляющие аудио/видео
сигналы, соответствующие стандарту SMPTE259M C.
Видеосигналы, содержащие наложенную внешнюю ин
формацию, могут выводиться через разъем SDI OUT 3.
Для включения или отключения (ON или OFF) наложенной
внешней информации используйте выключатель SUPER
на передней панели.
Примечание:
Цифровые аудиосигналы должны быть синхронизиро
ваны по входным видеосигналам; в противном случае
в выходных аудиосигналах будут генерироваться
шумы.
AC IN
SIGNAL
GND
AES/EBU
CH1¥2
IN
CH3¥4
IN
CH1¥2
OUT
CH3¥4
OUT
SDI
IN
OUT
1
2
3
(SUPER)
ACTIVE
THROUGH
ANALOG
ANALOG
REMOTO
Y
VIDEO
IN
PB
PR
Y
PB
PR
ON
OFF
75
REF VIDEO
IN
ON
OFF
75
1
2
3
(SUPER)
REMOTO IN
ENCODER REMOTE
RS-232C
CH1
CH3
CH1
CH3
CH2
AUDIO
IN
CH4
CH2
CH4
AUDIO
OUT
DVCPRO/
DV
(OPTION)
100BASE-TX
TC
IN
TC
OUT
MON
L
MON
R
SERVICE ONLY
СПРАВОЧНАЯ ИНФОРМАЦИЯ ПО ПАНЕЛИ УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
