Karcher HD 19-100 De Tr1 - Инструкция (Страница 9)

- 7

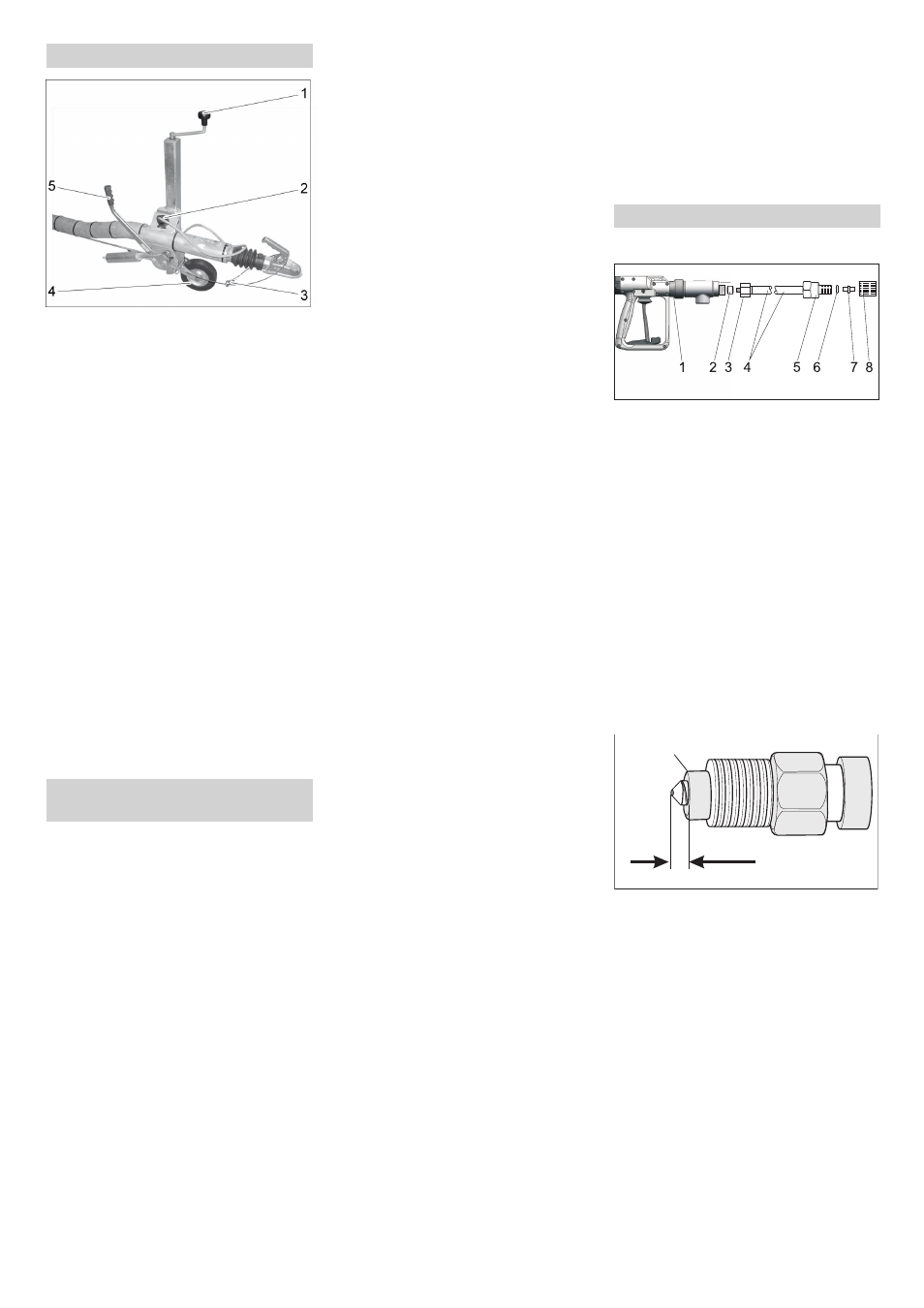

1 Рукоятка для опускания упорного ко-
леса
2 Штеккерное соединение для освеще-
ния автомобиля
3 Вытяжной трос
4 Упорное колесо
5 Стояночный тормоз
 Зафиксируйте стояночный тормоз.
 Опустить упорное колесо про помо-
щи рукоятки.
 Вытяжной трос отцепить от автомо
биля-тягача.
 Вытащить штеккерное соединение
освещения автомобиля и вставить
на место хранения на дышле.
 Защитить прибор от непроизвольного
качения, подложив под него клинья.
 Отцепить тягач.
 Выровнять устройство с помощью
упорного колеса горизонтально.
Внимание!
Опасность неполадок и повреждений
устройства. Устройство должно
быть выровнено перед эксплуатацией
горизонтально.
 Открыть блокировку крышки прибора
и откинуть крышку вверх.
 Предохранительное приспособле-
ние крышки устройства откинуть на-
верх, чтобы крышка не упала.
 Выровнять устройство горизонтально.
 Вывинтить указатель уровня масла
из приводов обоих насосов.
 Протереть указатель тряпкой без во
локон.
 Указатель уровня масла вставить до
упора и снова вытащить.
 Если уровень масла опустился до
нижней отметки, долить масла (см.
"Уход и техническое обслуживание").
 Проверить уровень масла в масло
мерном стекле промежуточной пере-
дачи.
 Уровень масла должен доходить до
середины масломерного стекла.
Если уровень находится ниже, сле-
дует долить масло (см. „Уход и тех-
ническое обслуживание“).
 Вытащить указатель уровня масла
двигателя.
 Протереть указатель тряпкой без во
локон.
 Указатель вставить, вытащить и
снять показания.
 Если уровень масла опустился до
нижней отметки, долить масла (см.
"Уход и техническое обслуживание").
 Проверять уровень заполнения ох-
лаждающей жидкости в компенсаци-
онном бачке при холодном
двигателе. Уровень жидкости дол-
жен находиться между MIN и MAX.
 При опасности мороза отвинтить
крышку бачка с антифризом и про-
контролировать уровень заполне-
ния. При необходимости долить
антифриз.
 Включить главный выключатель ак
кумулятора.
 Включить замок-выключатель на
пульте управления.
ƽ
Опасность
Опасность взрыва, опасность пожара,
опасность отравления отработанны-
ми газами.
– Перед заправкой остановить дви
гатель.
– Не доливать горючее в закрытых
помещениях, позаботиться о до-
статочной вентиляции.
– Не заправлять горючим вблизи от
открытого огня или искр.
– При заправке не курить.
– Горючее, вытекшее при заправке,
немедленно удалить ветошью и
утилизировать по правилам.
Внимание!
Везти бак для горючего не совсем пус-
тым, иначе нужно удалять воздух из
топливной системы. Грязь, случайно
отсосаннная с дна бака, может вы-
звать неисправности при функциони
ровании.

Проверить уровень заполнения ди-
зельным топливом используя инди-
кационную планку, предназначенную
для определения уровня топлива.
При необходимости долить дизель-
ное топливо.
При температурах ниже 0° C исполь-
зовать только зимнее дизельное топ
ливо.
 Проверить уровень воды с помощью
индикационной планки, предназна-
ченной для определения уровня
воды в баке. При необходимости до-
лить воду в бак. Для этого следует
соединить шланг подачи воды с ли-
нией подачи воды.
1 Ручной пистолет-распылитель
2 Упорное кольцо
3 Нажимной винт
4 Струйная трубка
5 Держатель форсунок
6 Уплотнительное кольцо
7 Форсунка высокого давления
8 Накидная гайка
 Удалить защитные колпачки на
струйной трубке.
 Смазать резьбу со стороны пистоле-
та консистентной смазкой для винто-
вых соединений из
высококачественной стали (6.280-
180.0)
 Навинтить упорное кольцо на струй-
ную трубку.
 Конус уплотнения струйной трубки
должен выступать приблизительно
на 1-1,5 шага резьбы (В) за упорное
кольцо (А).
 Для установки интервала упорное
кольцо (А) повернуть вручную (левая
резьба).
 Вставить струйную трубку до упора в
пистолет.
 Завинтить струйную трубку затягива-
нием натяжного винта (крутящий мо-
мент около 100 Нм).
Эта операция проводится лишь после
удаления воздуха, см. "Удаление возду-
ха из системы высокого давления".

Смазать резьбу со стороны форсун-
ки консистентной смазкой для винто-
вых соединений из
высококачественной стали (6.280-
180.0)
Установка устройства
Приготовления к вводу в
эксплуатацию
Проверка уровней заполнения
Проверить уровень масла в насосах,
промежуточной передаче и двигателе
Проверка уровня заполнения охлаж-
дающей жидкости в двигателе
Проверка уровня заполнения бачка со
средством для защиты от замерзания
Включение устройства
Проверка уровня заполнения бака с
дизельным топливом
Проверка уровня заполнения бака с
водой
Ввод в эксплуатацию
Присоединение рубки к пистолету
Присоединение форсунки
B
A
9 RU
