14
1 Высоконапорный насос
2 Двигатель внутреннего сгорания
3 Насос предварительного давления
4 Резервуар для воды
5 Бак с антифризом
6 Водяной фильтр
7 Щуп для проверки уровня заполнения
8 2/2-ходовой магнитный клапан
9 3/2-ходовой магнитный клапан
10 Разрывное предохранительное уст-
ройство
11 Датчик высокого давления
12 Шаровой кран
13 Быстроразъемное соединение
14 Манометрический выключатель
15 Отвод конденсата, обратная подача
в бак для воды
16 Манометр начального давления
17 Поднятие всасывающего клапана
18 Подача запорной воды
19 Слив запорной воды

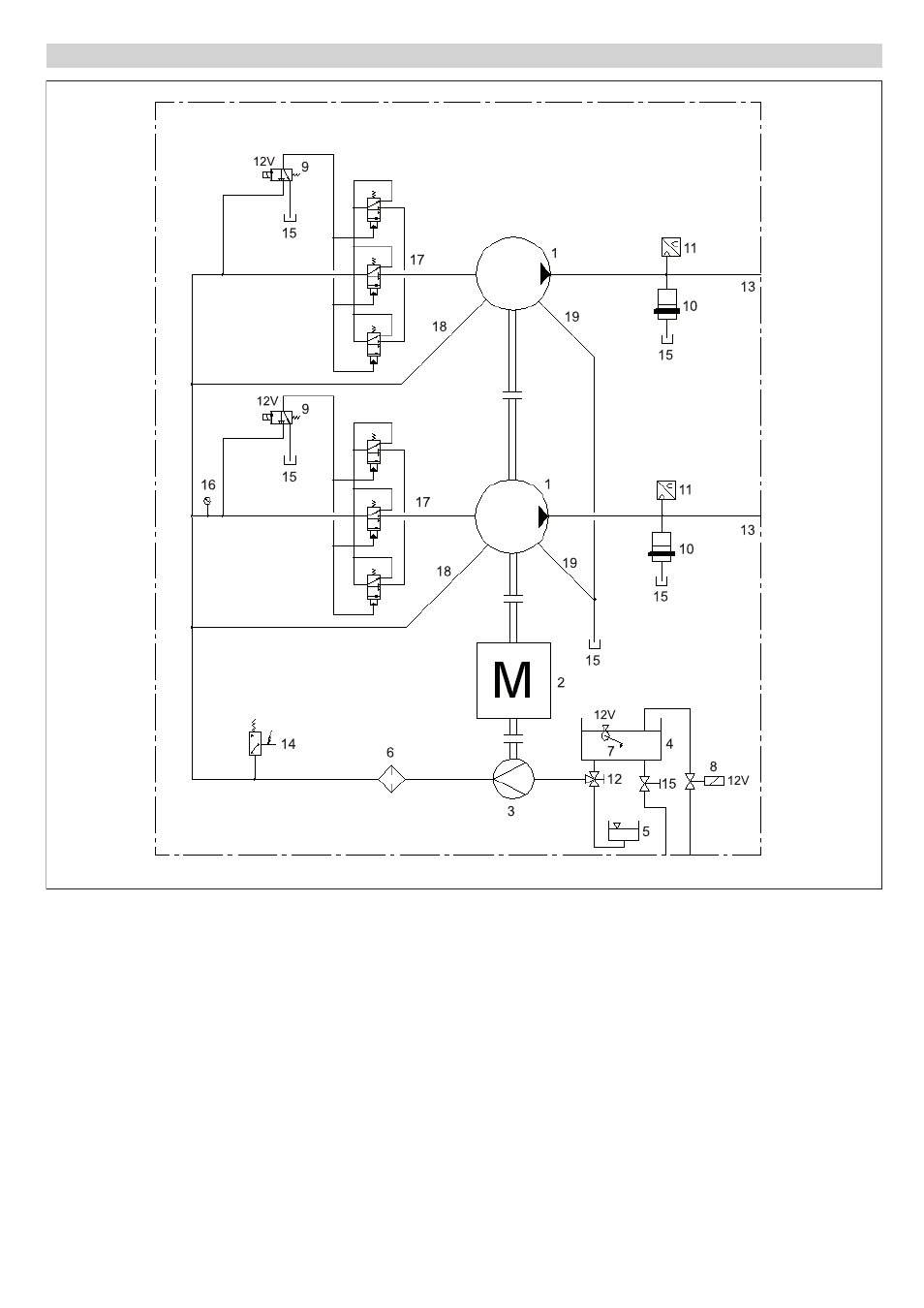

Поточная схема
16
