- 6
Описание условных обозначений инди
кации неисправностей изложено в главе
„Неисправности“.

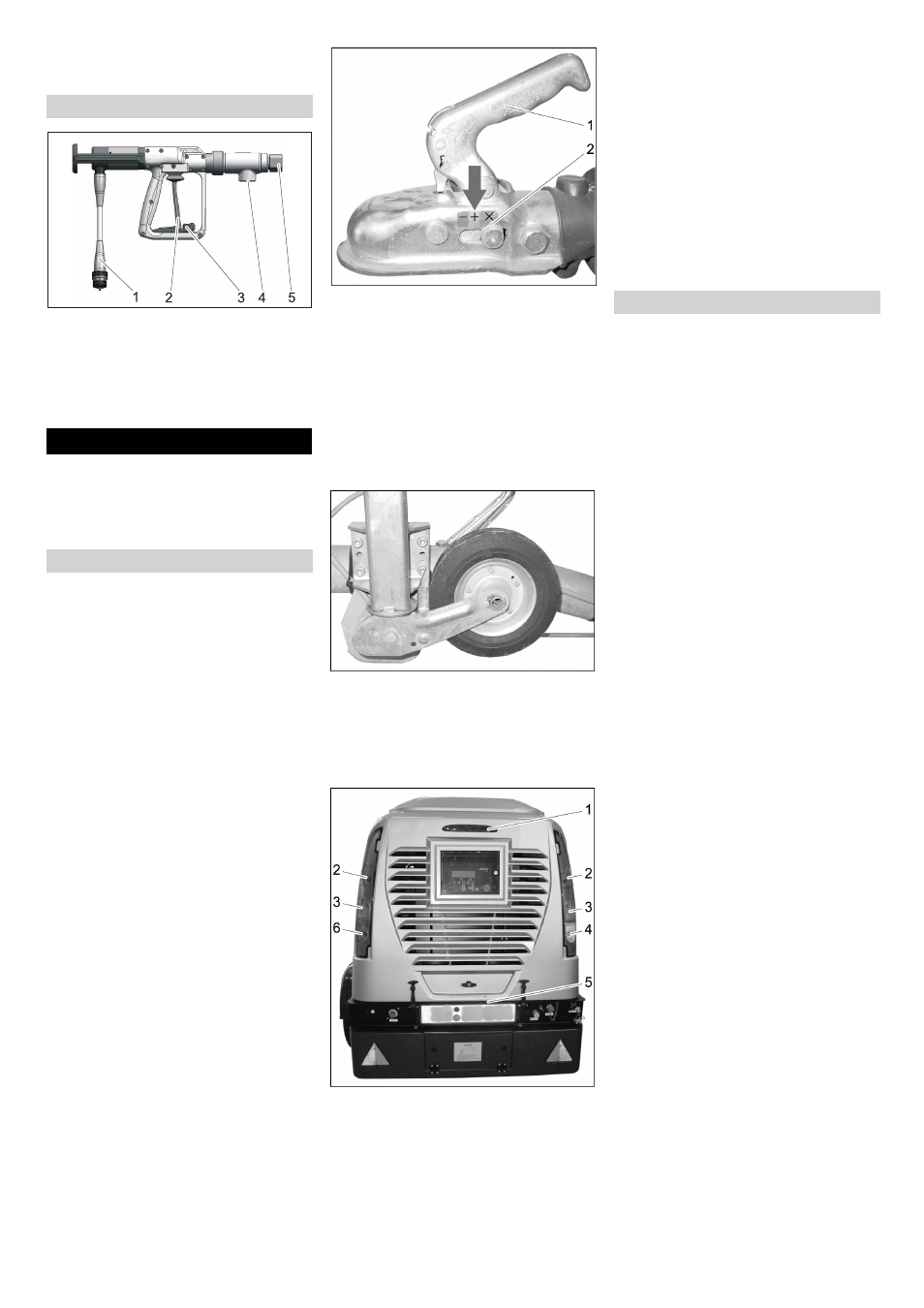

1 Соединение линии управления
2 Рукоятка
3 Блокировка
4 Присоединение шланга высокого
давления
5 Присоединение струйной трубки
Обратите внимание на главу "Указания
по технике безопасности" и прилагае-
мые указания по технике безопасности
для устройства чистки под сверхвысо-
ким давлением (5.063-314.0)
Указание
Водитель, который управляет авто-
мобилем-тягачом с прицепом при улич-
ном движении, должен
засвидетельствовать, что он имеет
для этого соответствующее разре-
шение на вождение (категорию води-
тельских прав).
ƽ
Опасность
При транспортировке прицепа в усло-
виях уличного движения с наполовину
полным баком для воды при крайних по-
ложениях руля или торможении может
произойти раскачивание или даже оп-
рокидывание прицепа.

Бак для воды полностью наполнить
или совсем опорожнить. Не передви-
гаться с баком для воды, наполовину
полным.
 Закрыть крышку и отверстия уст
ройства.
 Установить высоту дышла прицепа
при помощи упорного колеса на вы
соте тягово-сцепного устройства ав-
томобиля-тягача.
 Вытяжной трос прикрепить к автомо
билю-тягачу.
1 Рычаг сцепления
2 Ось с разметкой
 Прицепить тягач. Обратить внима-
ние на то, чтобы после нажатия вниз
рычага сцепления отметка оси ука-
зывала на знак "+" (стрелка)
 Вставить штеккерное соединение
для освещения автомобиля.
 Упорное колесо с помощью рукоятки
повернуть вверх.
 Обратить внимание на то, что упор-
ное колесо в убранном положении
указывает в направлении прицепа.
 Подкладные клинья удалить от колес
и вставить в крепления.
 Отпустите стояночный тормоз.
1 Третий фонарь сигнала торможения
2 Комбинированные фонари торможе-
ния/задние габаритные фонари, пра-
вый/левый
3 Указатель поворота, правый/левый
4 Фары заднего хода
5 Освещение номерного знака
6 Противотуманные фары
 Фонари сигнала торможения, указа-
тель поворота, задние габаритные
фонари, фары заднего хода, проти-
вотуманные фары и освещение но-
мерного знака устройства проверить
на функционирование.
 Проверка давления в шинах (см. раз-
дел "Технические данные").
Указание
Принимать во внимание и соблюдать
ограничения скорости для автомобиля
с прицепом, действующие в данной
местности.
Для работ с краном устройство должно
быть оснащено подъемным ушком (оп-
ция). Устройство можно поднимать
только за подъемное ушко.
ƽ Опасность
Опасность получения травм при паде-
нии прибора.
– Соблюдать местные предписания
по предотвращению несчастных
случаев и указания по технике безо-
пасности.
– Перед каждой транспортировкой
краном проверять приспособление
для погрузки с помощью крана на
повреждения.
– Перед каждой транспортировкой
краном проверять подъемный меха-
низм на наличие повреждений.
– Приподымать устройство только
на приспособлении для погрузки с
помощью крана.
– Подъемные и кольцевые стропы
должны размещаться не менее чем
на расстоянии в 2 метра, во избе-
жание повреждения кожуха устройс-
тва.
– Оберегать подъемное устройство
от случайного отцепления груза.
– Во время процесса подъема запре-
щается перевозить на устройстве
какие-либо предметы.
– Прибор разрешается транспорти-
ровать с помощью крана только ли-
цам, прошедшим инструктаж по
управлению краном.
– Не стоять под грузом.
– При этом обратить внимание на
то, чтобы в опасной зоне действия
крана не находились люди.
– Не оставлять прибор подвешенным
к крану без присмотра.
 Проверить все болтовые соединения
на прочность фиксирования и затя-
нуть при необходимости.
Ручной пистолет-распылитель
Управление
Транспортировка
Эксплуатация с прицепом
Транспортировка краном
Указания по технике безопасности
при работе с краном
Проверка на предмет безопасности
8 RU
