1 Индикация фактической величины

давления, насос 1 (вверху), насос 2
(внизу)

2 Индикационная планка уровня топ-

лива

3 Индикационная планка уровня воды

в баке

4 Индикация температуры охлаждаю-

щей воды

5 Индикация давления масла

6 Кнопка F6, меню предварительной

настройки

7 Кнопка F5, увеличение заданного

значения

8 Кнопка F4, уменьшение заданного

значения

9 Кнопка F3 "Motor AUS" (выключить

двигатель)

10 Кнопка F2 "Motor EIN" (включить дви-

гатель)

11 Кнопка F1, кнопка сброса (подтверж-

дение неисправности)

12 Индикация состояния устройства
13 Индикация работы
14 Индикация фактического значения

числа оборотов

15 Индикация заданной величины дав-

ления

16 Пусковой замок

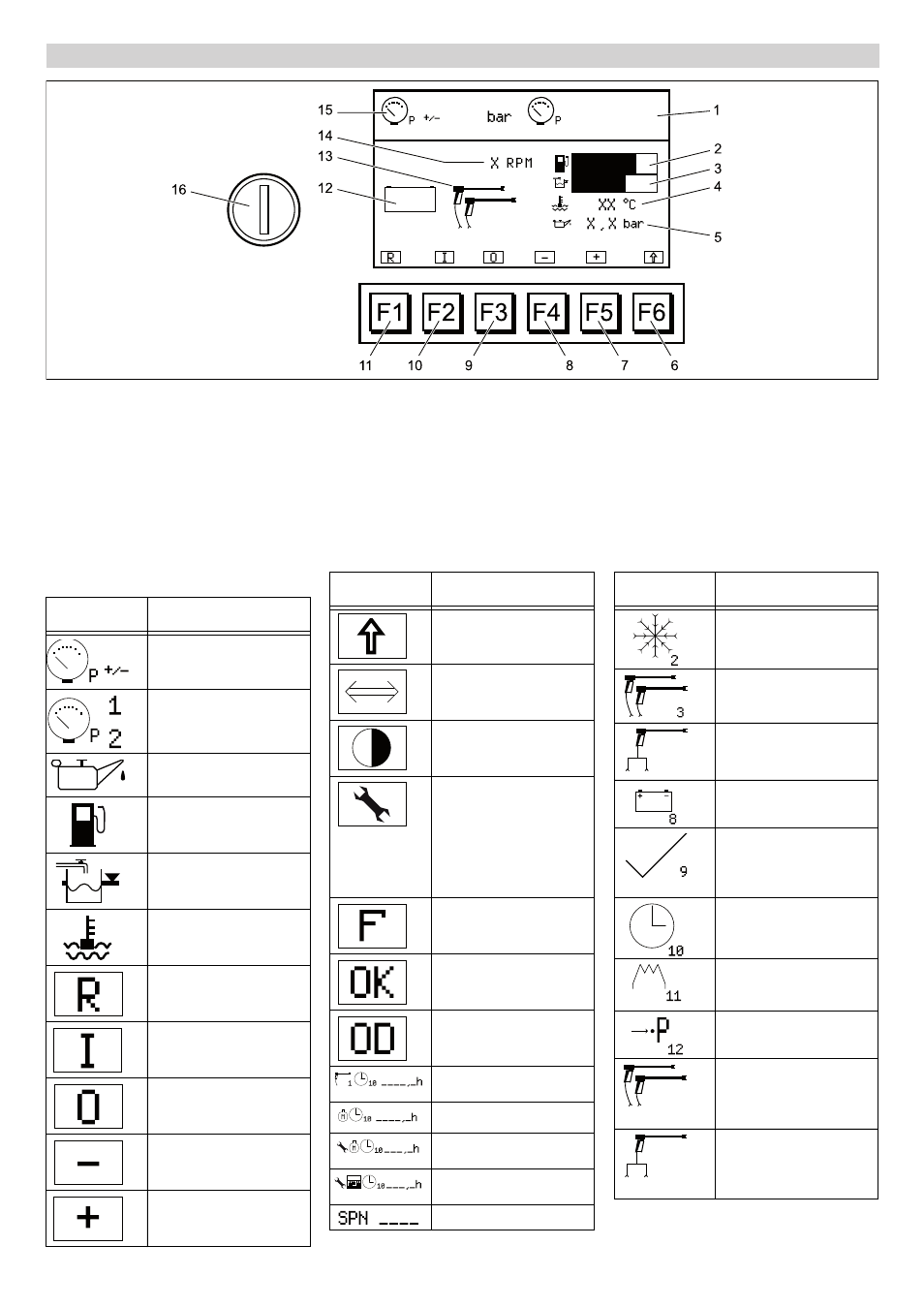

Дисплей и пульт управления

+

-

8

1=

0 bar

2=

0 bar

1000

3

Символы на дисплее

Условное
обозначение

Значение

Заданная величина
давления

Фактическая величина
давления

Давление моторного
масла

Уровень топлива

Уровень воды в баке

Температура охлажда-
ющей воды

Сброс

Включить двигатель

Выключить двигатель

Уменьшение заданного
значения

Увеличение заданного
значения

Меню предварительной
настройки

Изменение значения

Регулировка яркости и
контрастности

Информационные ин-
дикаторы для обслужи-
вающего персонала
(входы/выходы, счетчик
рабочих часов и време-
ни работы в высокона-
порном режиме)
Список сбоев

Подтверждение

Указание направления
выходов

Время работы в высоко-
напорном режиме
Часы работы двигателя

Время интервала об-
служивания двигателя
Время интервала об-
служивания насоса
Код ошибки двигателя

Условное
обозначение

Значение

Защита от мороза во
время промывки

Режим работы с двумя
пистолетами

Работа крупного потре-
бителя (режим работы с
одним пистолетом)
Контроль зарядки

Индикация "OK" ("Уп-
равляющее напряже-
ние включено" или
"Двигатель работает")
Индикация времени
ожидания

Предварительный про-
грев (удерживать 3 се-
кунды)
Достижение заданной
величины давления

Режим работы с писто-
летом при поддержке
постоянной частоты
вращения
Работа крупного потре-
бителя с поддержкой
постоянной частоты
вращения

Условное
обозначение

Значение

"

14

RPM

15

RPM

7

RU
