Держатель форсунки смазать кон-
систентной смазкой (6.280-180.0) и
привинтить к струйной трубке (левая
резьба).
Высоконапорную форсунку с уплот
нительным кольцом вставить в де
ржатель.
Смазать накидную гайку консистент-
ной смазкой (6.280-180.0), навинтить
и прочно затянуть.
ƽ
Опасность
Опасность травмирования вследс-
твие негерметичностей или водяной
струи, вышедшей в местах протечки
–
Шланги, трубопроводы и распыли-
тельные установки должны нахо-
диться в безупречном состоянии и
монтироваться по правилам.
–
Ежедневно контролировать шланг
высокого давления.
–
Использовать только оригиналь-
ные шланги высокого давления, ко-
торые разрешены для
соответствующего диапазона дав-
ления и температуры.
–
Избегать контакта с химикалиями.
–
Не использовать больше согнутые
шланги.
–
Не использовать более шланги вы-
сокого давления с поврежденной или
ржавой резьбой.
–
Если снаружи видна канавка для про-
вода, шланг высокого давления
больше не использовать.
–
Не укладывать шланг высокого дав-
ления на острые края.
–
Укладывать шланг так, чтобы его
нельзя было переехать.
–
Шланг, который подвергался переез-
дам, сгибаниям, ударам, не использо-
вать более, даже если не видно
никаких повреждений.
–
Шланг высокого давления разворачи-
вать полностью, без перекрывания.
–
Шланги высокого давления старе-
ют. Даже в случае надлежащего со-
стояния заменить шланг высокого
давления через 6 лет..
–
Шланги высокого давления, нахо-
дившиеся более 2 лет на хранении,
использовать больше нельзя.
–
Хранить шланг высокого давления
таким образом, чтобы он не под-
вергался механическим нагрузкам.
Хранить в прохладном, сухом, не-
пыльном помещении.
–
Шланг высокого давления уклады-
вать, не растягивая, поскольку при
эксплуатации он может изменить-
ся по длине.
–
После работы со шланга высокого
давления сбросить давление, отсо-
единить его, почистить, слить во-
ду, скрутить и правильно положить
на хранение.
Высоконапорный шланг следует присо-
единять к устройству в зависимости от
выбранного режима работы (процесс
настройки режимов работы см. в главе
„Настройки“).
Работа с двумя пистолетами:
Во время работы с двумя пистолетами к
устройству можно подключать два или
один пистолет.
При работе с одним пистолетом высоко-
напорный шланг следует подключить к
левому выходу высокого давления уст
ройства.
Правый выход высокого давления дол-
жен быть закрыт защитным колпачком.
Защитные колпачки высоконапорно-
го присоединения ручного распыли-
теля отвинтить и снять со шланга
высокого давления.
Резьбу почистить и смазать консис-
тентной смазкой (6.280-180.0).
Проверить шланг высокого давления
на безупречность состояния (нет ли
повреждений). Использовать только
безупречные шланги.
Привинтить шланг высокого давле-
ния к ручному пистолету-распылите-
лю (накидная гайка M24x1,5).
Отвинтить защитный колпачок от вы-
хода высокого давления устройства.
Очистить резьбу и смазать консис-
тентной смазкой (6.280-180.0).
Привинтить шланг высокого давле-
ния к высоконапорному присоедине-
нию (накидная гайка M24x1,5).

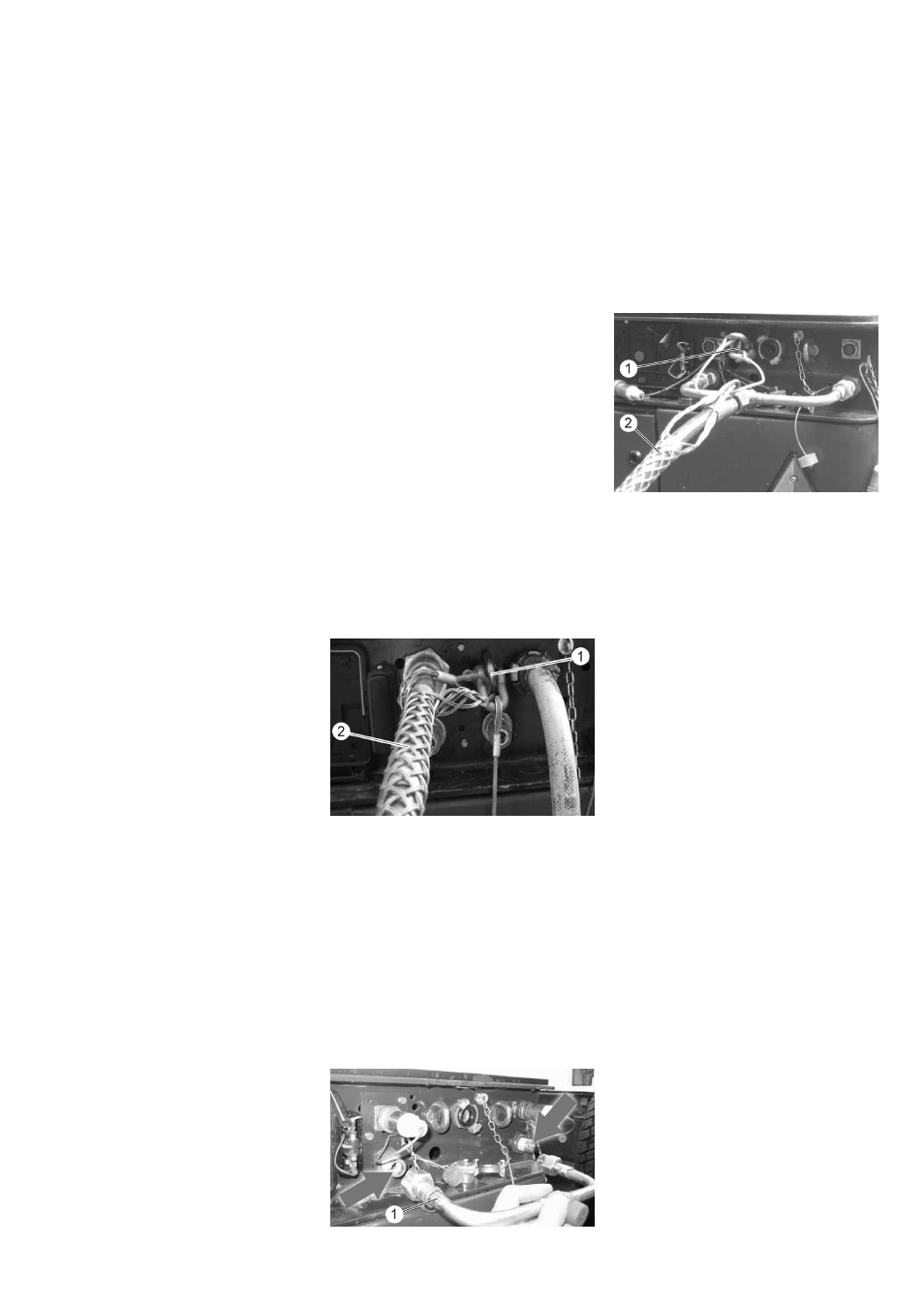

1 Крепление шлангового рукава
2 Шланогвый рукав
Повесить шланговый рукав на креп-
ление для него.
Работа крупного потребителя (режим
работы с одним пистолетом):
Во время работы крупного потребителя
пистолет присоединяется к обоим выхо-
дам высокого давления устройства.
Для этого на оба выхода высокого дав
ления следует установить T-образную
трубку.
1 Т-образная трубка
Открутить оба защитных колпачка с
выходов высокого давления устройс
тва.
Резьбу почистить и смазать консис-
тентной смазкой (6.280-180.0).
Привинтить T-образную трубку к вы-
ходам высокого давления (стрелка).
Отвинтить защитный колпачок от вы-
хода высокого давления на Т-образ-
ной трубке.
Очистить резьбу и смазать консис-
тентной смазкой (6.280-180.0).
Привинтить шланг высокого давле-
ния к высоконапорному присоедине-
нию (накидная гайка M24x1,5).
1 Крепление шлангового рукава
2 Шланогвый рукав
Повесить шланговый рукав на креп-
ление для него.
Отмотать монтажный провод с раз-
матывателя на длину шланга. Сле-
дить за тем, чтобы монтажный
провод не лежал под шлангом высо-
кого давления, поскольку шланг при
работе может тереться об монтаж-
ный провод и этим вызвать обрыв
провода.
Линию управления следует присоеди-
нять к устройству в зависимости от вы
бранного режима работы (процесс на-
стройки режимов работы см. в главе
„Настройки“).
Работа с двумя пистолетами:
Во время работы с двумя пистолетами к
устройству можно подключать два или
один пистолет.
При работе с одним пистолетом линию
управления следует подключить к левой
розетке устройства.
Правая розетка должна быть закрыта
штекером для защиты от замерзания.
Снять защитные колпачки или ште-
кер для защиты от замерзания со
стороны подключения устройства.
Соединить короткий конец соответс-
твующего кабеля разматывателя с
розеткой.
Защитные колпачки вставить друг в
друга, чтобы не загрязнять из внут-
реннюю сторону.
Подключить линии управления со
стороны пистолета, а защитные кол-
пачки вставить друг в друга.
Присоединение шланга высокого дав-
ления к пистолету и устройству
Присоединение монтажного провода
