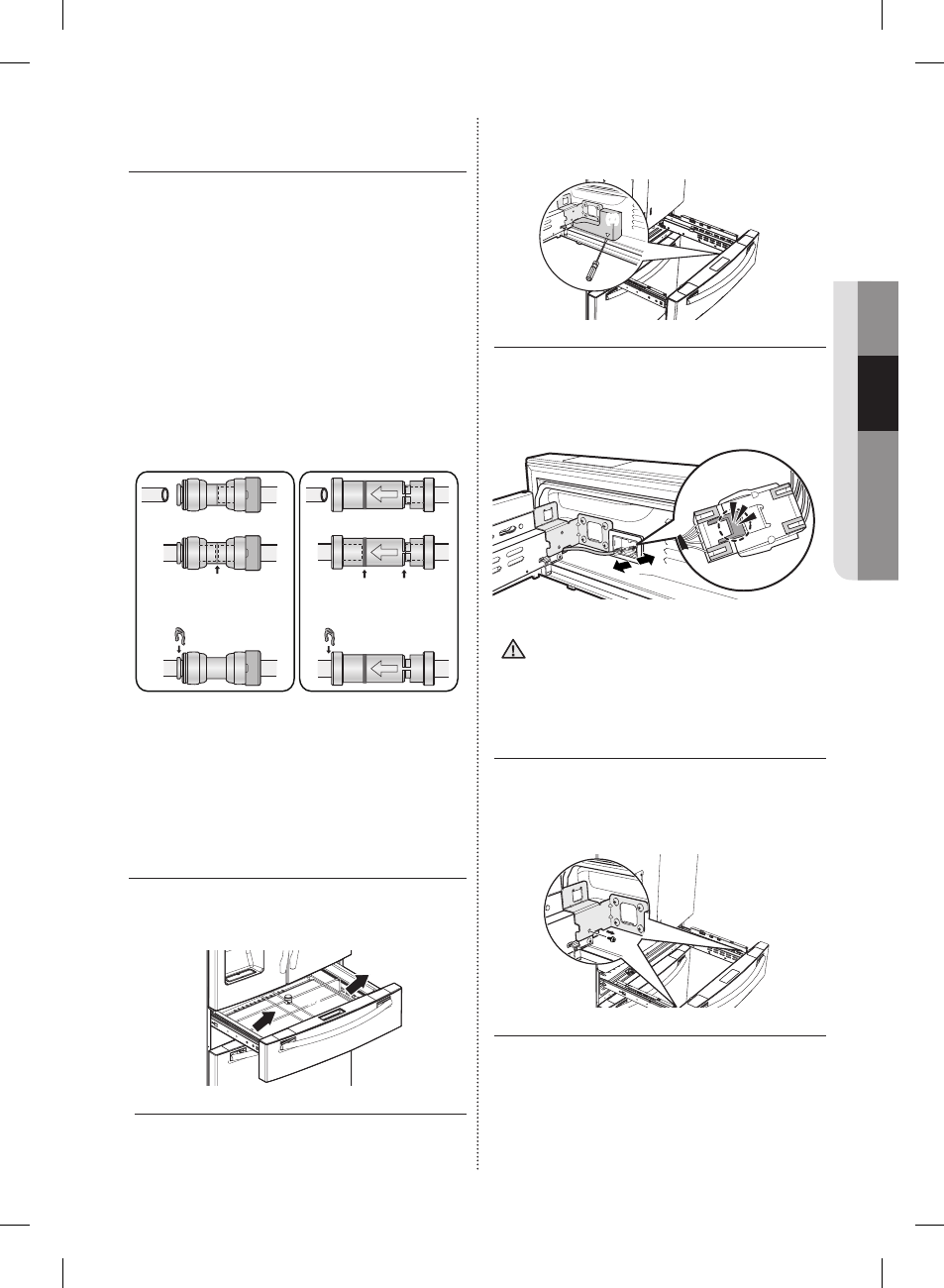

ПОДКЛЮЧЕНИЕ ЛИНИИ
ПОДАЧИ ВОДЫ
Для повторной установки дверец
холодильника после
перемещения холодильника на его постоянное
место установите детали в обратном порядке.
1. Водопроводный шланг должен быть
полностью вставлен в центр прозрачного
хомута (Тип A) или направляющих линий
(Тип B) для предотвращения утечки воды из
диспенсера.
2. Установите зажим в установочный модуль и
проверьте надежность его установки.
Центр прозрачного
хомута
Направляющие линии
Диспенсер
зажим A (1/4")
(6,35 мм)
Тип A
Тип B
зажим A (1/4")
(6,35 мм)
ДЕМОНТАЖ ДВЕРЦЫ
ОТСЕКА С ГИБКОЙ
НАСТРОЙКОЙ
ТЕМПЕРАТУРЫ
1. Приподнимите и извлеките отсек с гибкой
настройкой температуры ( 1 ).
(1)
2. Снимите крышку ( 2 ) со жгутом проводов с
помощью отвертки с плоским жалом (-).
(2)
3. Нажмите на фиксатор и снимите
соединитель провода.
При его установке на место не
забудьте подсоединить жгут проводов.
С отключенными проводами функция
гибкой настройки температуры не
работает.
4. Открутите по 1 болту с шестигранной
головкой с каждой стороны гнездовым
ключом (10 мм).
ВНИМАНИЕ
Русский - 21
