Українська - 9
встановлення
Інструкції з техніки безпеки під час встановлення
Піч може встановлювати лише електрик із відповідною ліцензією. Спеціаліст зі встановлення несе відповідальність за
підключення пристрою до мережі із дотриманням відповідних рекомендацій з техніки безпеки.
• Під час встановлення печі не торкайтеся деталей під напругою.
Під’єднання живлення
Якщо пристрій не під’єднано до мережі живлення за допомогою штекера, слід
використовувати багатополюсний перемикач (відстань між контактами має становити
не менше 3 мм) відповідно до вимог з техніки безпеки. Кабель живлення (H05 RR-F
або H05 VV-F, мін. 1,5-2,5 мм²) має бути достатньої довжини для підключення до печі,
навіть якщо піч стоїть на підлозі перед вбудованою шафкою. Перед тим як під’єднати
живлення до відповідного роз’єму, за допомогою викрутки зніміть кришку з’єднань
з тильної сторони печі і викрутіть гвинти затискачів кабелю. Піч заземлена через
роз’єм ( ). Жовтий і зелений кабелі (заземлення) слід під’єднати першими; такі
кабелі мають бути довшими за інші. Якщо піч під’єднана до мережі живлення за допомогою
штекера, цей штекер має залишатись доступним і після встановлення. Компанія Samsung не
несе відповідальності за нещасні випадки, які трапились внаслідок помилкового чи неправильного підключення.
ПОПЕРЕДЖЕННЯ. Уникайте защемлення кабелю з’єднання під час встановлення і контакту
кабелю з гарячими частинами печі.

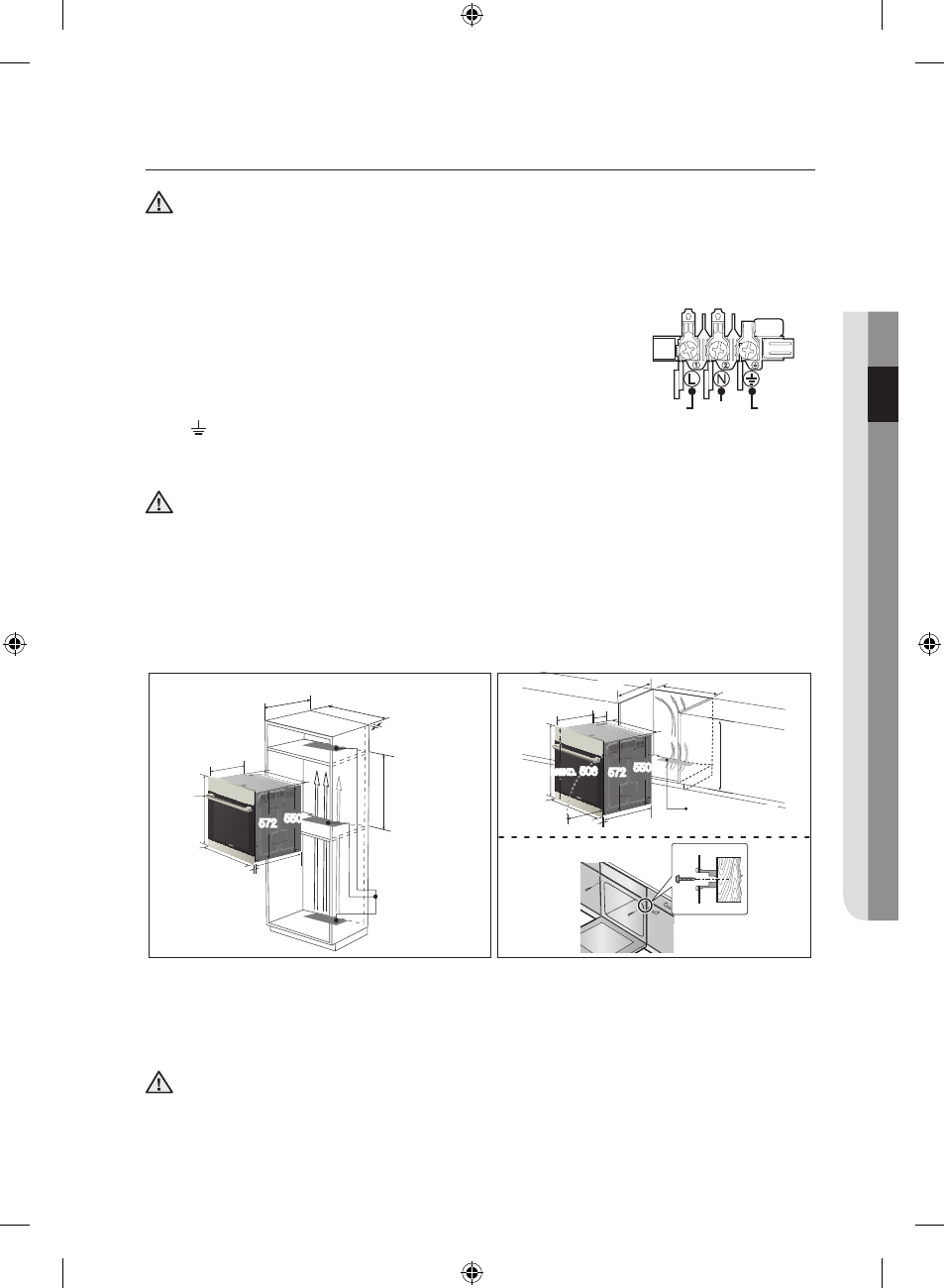

Встановлення у шафку
Що стосується вбудованих моделей, пластмасові поверхні і клей мають витримувати температуру 90 °C – для шафки,
в яку вбудовано піч, і температуру 75 °C – для шафок поблизу. Компанія Samsung не несе жодної відповідальності за
пошкодження пластмасових поверхонь чи клею від тепла.
В основі шафки, де встановлюватиметься піч, має бути вентиляційний отвір. Для вентиляції потрібно залишити
зазор близько 50 мм між нижньою полицею і несучою стінкою. Якщо піч встановлюється під варильною поверхнею,
дотримуйтесь інструкцій із використання варильної поверхні.
595
370
560
545
21
595
макс. 50
Мин.550
мін. 560
мін. 50
мін. 590 ~ макс. 600
мін. 460 x мін. 50
Вбудована
572 550
595
370
560
545
21
85
595
175
макс.
494
мін. 550
мін. 560
мін. 600
мін. 460 x мін. 50
Вбудована підлогова
Вбудована +
Вбудована підлогова
572 550
макс. 506
Потисніть пристрій до кінця у шафку і надійно зафіксуйте піч з обох боків 2 гвинтами. Упевніться,
що між пристроєм і сусідньою шафкою залишено зазор принаймні у 5 мм.
Встановивши пристрій, зніміть вінілову захисну плівку, плівку, папір і вийміть аксесуари з дверцят
і зсередини печі. Перш ніж виймати піч із шафки, від’єднайте піч від джерела живлення і викрутіть
2 гвинти з обох боків печі.
ПОПЕРЕДЖЕННЯ. Для вбудованої моделі слід залишити вентиляційний отвір для
потоку повітря, як показано на малюнку. Не закривайте цей отвір, оскільки він
використовується для вентиляції.
КОРИЧНЕВИЙ
або ЧОРНИЙ
СИНІЙ або
БІЛИЙ
ЖОВТИЙ і
ЗЕЛЕНИЙ
02
ТЕХОБС
ЛУГОВУВАННЯ І ВС
ТАНОВ
ЛЕННЯ ПРИС
ТРОЮ
