O'zbek - 9

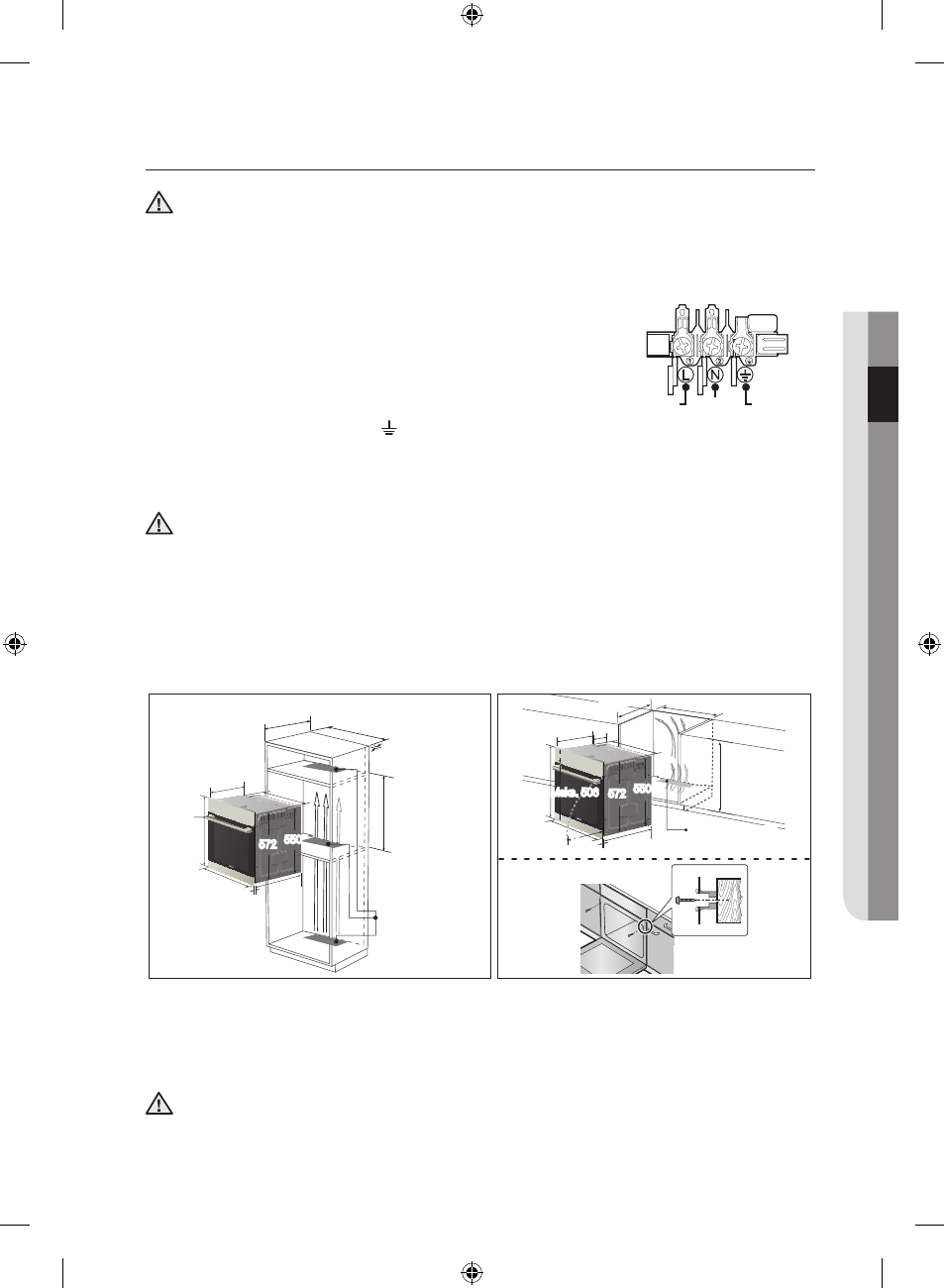

o'rnatish
O'rnatish uchun xavfsizlik bo'yicha ko'rsatmalar
Bu pech faqat tasdiqlangan elektrik tomonidan o'rnatlishi mumkin. O'rnatuvchi ushbu qurilmani asosiy
elektr tarmog'iga xavfsizlik bo'yicha tegishli tartiblarga amal qilgan holda ulash uchun javobgardir.
• Pechni o'rnatishda jonli qismlardan himoyalanganligiga ishonch hosil qiling.
Elekt ta'minotiga ulash
Agar qurilma vilkasi bilan elektr ta'minotiga ulanmasa, xavfsizlik tartiblarini
qanoatlantirishi uchun ko'p qutbli ajratgich (kamida 3 mm kontakt oralig'iga
ega bo'lgan) ta'minlanishi kerak. Elektr tarmog'iga ulash kabeli (H05 RR-F
yoki H05 VV-F, min., 1,5~2,5 mm²) hattoki pech polda o'zi ichki qurilgan bufet
oldida turgan hollarda ham, pechni ulash uchun yetarli bo'lgan uzunlikka ega
bo'lishi kerak. Pechning orqa tarafidagi ulash qopqog'ini otvyortka bilan oching
va elektr tarmog'i liniyasini tegishli ulash terminallariga ulashdan avval kabel
qisqichlari vintlarini bo'shating. Pechka ( )-terminali orqali yerga ulanadi.
Sariq va yashil kabel (yerga ulanish) avval ulanishi va boshqalariga qaraganda
uzunroq bo'lishi kerak. Agar pech elektr tarmog'iga vilka bilan ulansa, pech
o'rnatilgandan keyin vilka qo'l yetishi mumkin bo'lgan holatda qolishi kerak. Samsung yerga ulanmaganlik yoki
yaxshi ulamaslikdan kelib chiqadigan baxtsiz hodisalar uchun javobgarlikni o'z zimmasiga olmaydi.
OGOHLANTIRISH: Ulash kabelining o'rnatish vaqtida qisilib qolishiga va pechning issiq
qismlariga tegishiga yo'l qo'ymang.
Bufetni o'rnatish
Ichki qurilgan mebelga ega bo'lgan holda plastik yuzalar va pech uchun yelim mebel ichida 90 °C gacha
va qo'shni mebel uchun 75 °C gacha chidaydigan bo'lishi kerak. Samsung issiqdan plastik yuzalash yoki
yelimning shikastlanganligi uchun javobgarlikni o'z zimmasiga olmaydi.
Pech joylashtiriladigan oshxona bufeti asosida ventilyatsiya tirqishi bo’lishi kerak. Ventilyatsiya uchun
quyi tokcha va tirgab turuvchi devor o’rtasida 50 mmli tirqish qoldirilishi kerak. Agar pech tokcha ostiga
o’rnatilishi kerak bo’lsa, tokchani o’rnatish ko’rsatmalariga amal qilinishi kerak.
595
370
560
545
21
595
Maks. 50
Min. 550
Min. 560
Min. 50
Min. 590 ~ Maks. 600
Min. 460 x Min. 50
Ichki o’rnatiladigan
572 550
595
370
560
545
21
85
595
175
Maks.
494
Min. 550 Min. 560
Min. 600
Min. 460 x Min. 50
Tagiga o’rnatiladigan
Ichki +
tagiga o’rnatiladigan
572 550 Maks. 506
Qurilmani bufet ichiga to'liq surib kiriting va pechni har ikkala tomonidan 2 ta vint bilan mahkam qotiring.
Qurilma va yonidagi bufet o'rtasida kamida 5 mm tirqish qoldirilganligiga ishonch hosil qiling.
O'rnatgandan keyin vinil himoya plyonkasi, tasma, qog'oz va aksesuarlarni eshikdan va pech ichidan olib
tashlang. Pechni mebel ichidan bo'shatib olishdan avval pechni elektr tarmog'idan uzing va pechning har
ikkala yon tomonidagi 2 ta vintni bo'shating.
OGOHLANTIRISH: Ichki qurilgan mebel rasmda ko'rsatilgani kabi havo aylanishi uchun
minimal ventilyatsiya tirqishiga ega bo'lishi kerak. Bu teshikni taxta bo'lagi bilan yoqib
qo'ymang, chunki bundan havo almashishi uchun foydalaniladi.
JIGARRANG
yoki QORA
KO'K yoki
OQ
SARIQ yoki
YASHIL
02
TEXNIK XIZMAT KO'RSATISH VA O'RNATISH
