Инструкция по монтажу и эксплуатации
TEMPTROL
®
- Направление потока:
- Tермозапорные клапаны:
Направление потока должно соответствовать стрелке на корпусе клапана..
- Tермооткрывающий клапан (Вход B закрыт):
Термооткрывающие клапаны используются предпочтительно для потоков из А
в АВ. Вход B должен быть закрыт слепым фланцем. (Поток из AB в A не
советуется, так как среда в этом случае омывает затвор с противоположной
стороны, что негативно влияет на качество регулирования).
- Tермоклапан смесительного/разделительного типа:
При рассмотрении трехходовых клапанов необходимо
различать между смешиванием и разделением потоков..
- Смешивание:
Входами для потоков среды являются A и B (более теплая
среда подводится к входу B).
- Разделение:
Поток среды подводится к входу AB и отводится через
выходы А и В.
Значения давлений обоих потоков (притоки при смешивании
или оттоки при разделении) для безупречной функции
регулирования должны быть одинаковыми.
Обратите внимание на то, что при повышении температуры
на датчике вход В (при смешивании) и выход В (при
разделении) дросселируется.
Направление потока должно соответствовать стрелке на
корпусе клапана..

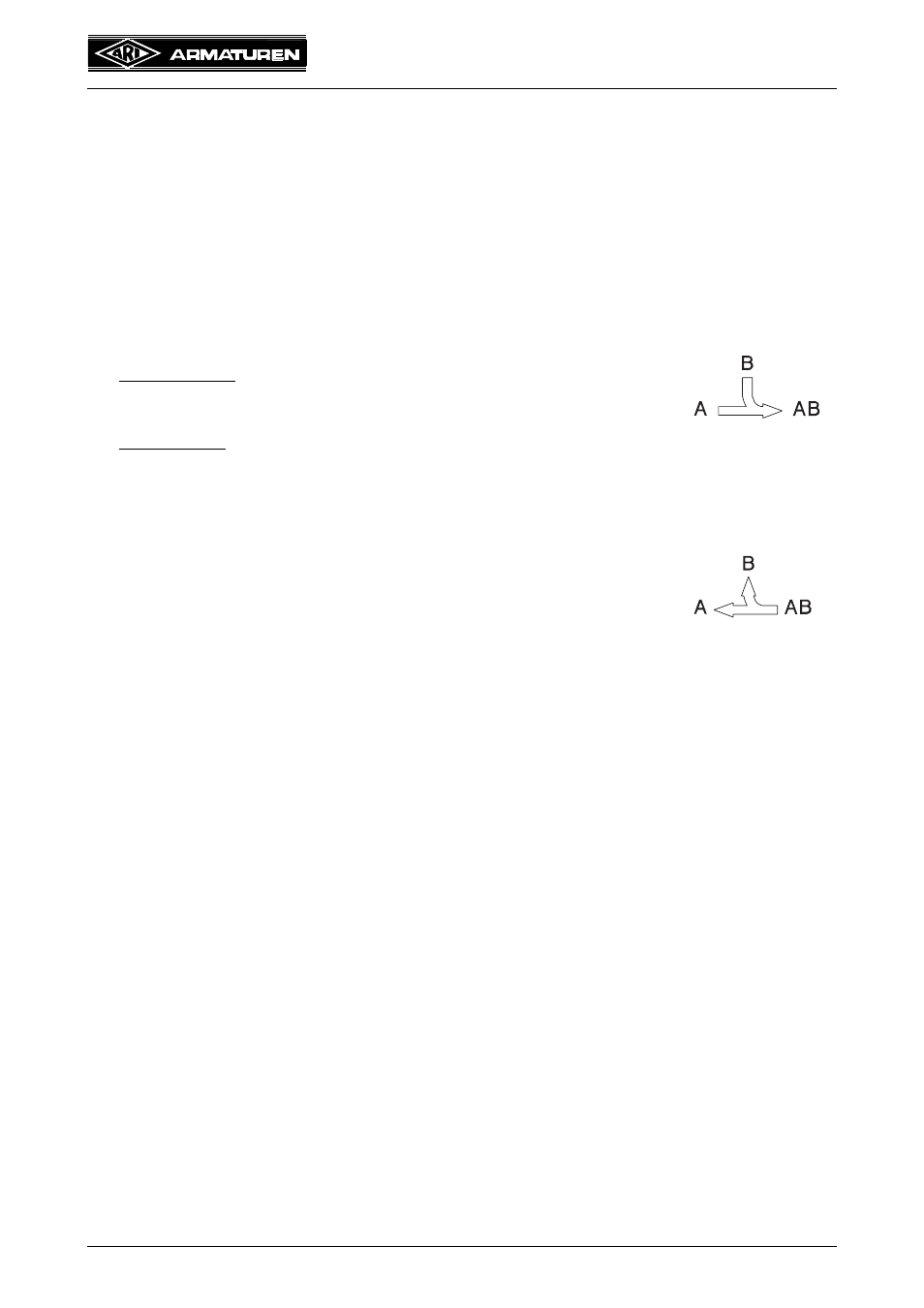

Смесительны
й режим
Разделительн
ый режим
