Инструкция по монтажу и эксплуатации
TEMPTROL
®
- При несовпадении значений необходимо провести корректировку заданного
значения. Заданное значение на шкале должно совпадать с действительным
значением на контрольном термометре (смотрите пункт 6.2).
6.1.2 Термореле
Проведение работ как описано в пункте 6.1.1, однако заданное значение
устанавливается не ручкой, а с помощью инструмента (торцовый гаечный ключ
размер 11 или ключ для винтов с внутренним шестигранником размер 8) .
Для этого вытяните ручку (поз. 50.13, Рис. 6) и после осуществления настройки
снова вставьте ее.
6.2 Корректировка заданного значения
- Вывинтите винт на корпусе (M4).
- Корректировка осуществляется поворотом корпуса (поз. 50.5) до тех пор, пока
заданное значение не будет полностью совпадать с действительным значением
(значение, считываемое на контрольном термометре). При этом ручка настройки
(поз. 50.13) (инструмент при использовании термореле) прочно придерживается;
нельзя допускать проворачивание ее вместе с корпусом.
- Еще раз установите желаемое заданное значение.
(Поворот ручки настройки (поз. 50.13) (инструмент при использовании
термореле) - корпус прочно придерживается (поз. 50.5)).
- После выравнивания температуры в системе снова считайте действительное
значение температуры на контрольном термометре.
- Если заданное значение совпадает со значением, считанным на контрольном
термометре, то настройка закончена.
- При недостаточном совпадении значений снова повторите операцию
корректировки заданного значения.
- После завершения корректировки поверните корпус (поз. 50.5) так, чтобы
индикация заданного значения была хорошо видна и прочно затяните винт на
корпусе.
7.0 Уход и техническое обслуживание
В какой мере и как часто проводится техобслуживание определяет оператор
установки в зависимости от условий эксплуатации.

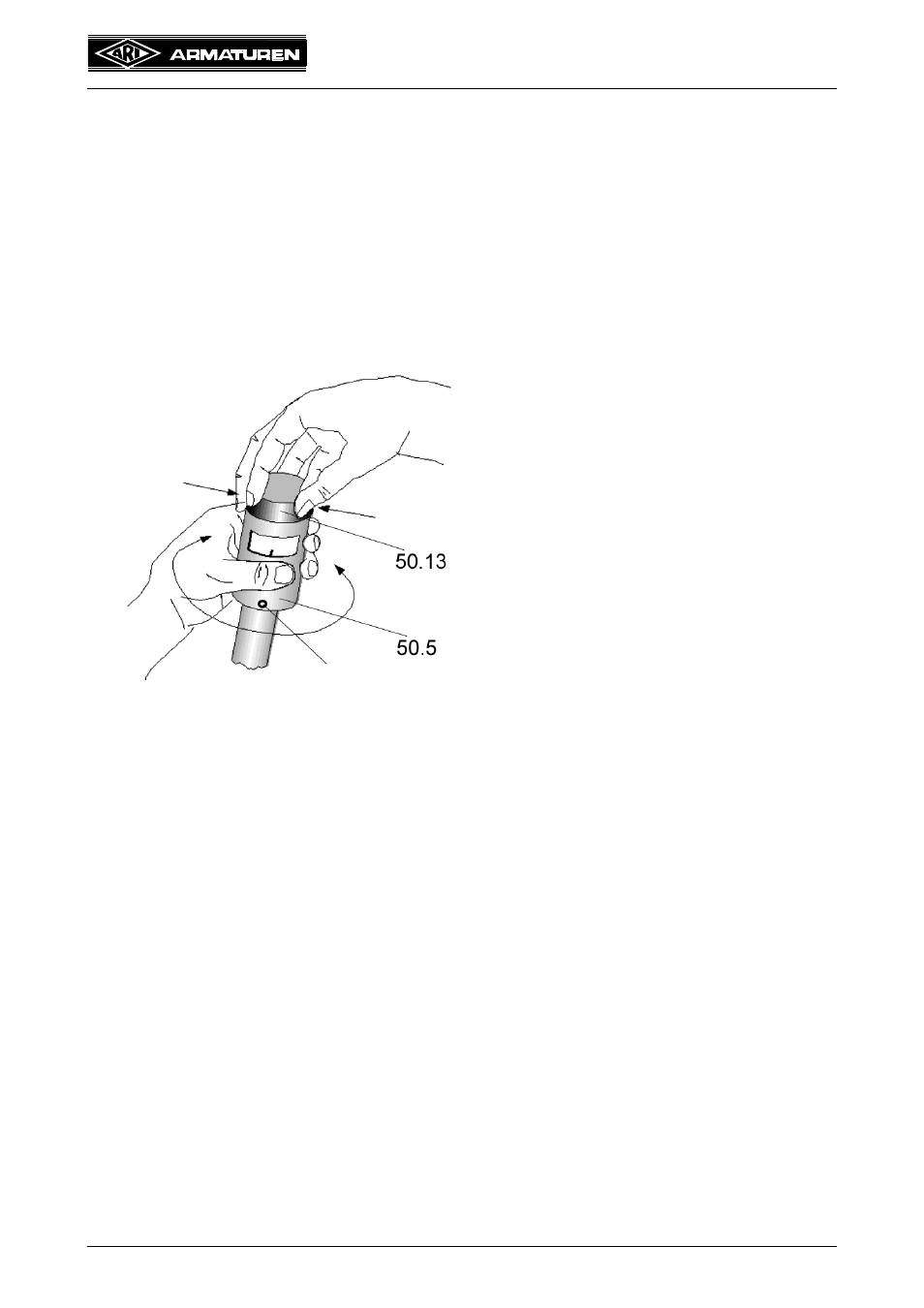

Рис. 8: Корректировка
заданного значения
Винт на корпусе
