1 установка заданного значения – Инструкция по эксплуатации ARI Armaturen TEMPTROL RU
Страница 13
Rev. 0040702000 0410
стр. 13
Инструкция по монтажу и эксплуатации
TEMPTROL
®
6.1 Установка заданного значения
6.1.1 Терморегулятор
- Заданное значение температуры устанавливается поворотом ручки настройки
(поз. 50.13). При этом необходимо придерживать корпус (поз. 50.5) для того,
чтобы он не проворачивался.
- Установка более высоких заданных значений разрешается без ограничений.
- Установление более низких заданных значений во время эксплуатации установки
должно осуществляться с шагом меньше 30 K.
Между двумя шагами изменений заданных значений необходимо дожидаться
выравнивания температуры (в зависимости от установки, прибл. 15 мин.).
- При снижениях заданных значений на значения больше 30 K может сработать
защита от перегрева.
Данное состояние сигнализируется подъемом ручки настройки (поз. 50.13) на
корпусе (поз. 50.5) (Рис. 7). В этом случае перед дальшейшим изменением
значения обязательно дождитесь выравнивания температуры. Частое
срабатывание защиты от перегрева сокращает срок службы терморегулятора!
- После выравнивания температуры считайте действительное значение
температуры на контрольном термометре.
- При совпадении установленного заданного значения со значением, считанным на
контрольном термометре, настройка закончена.

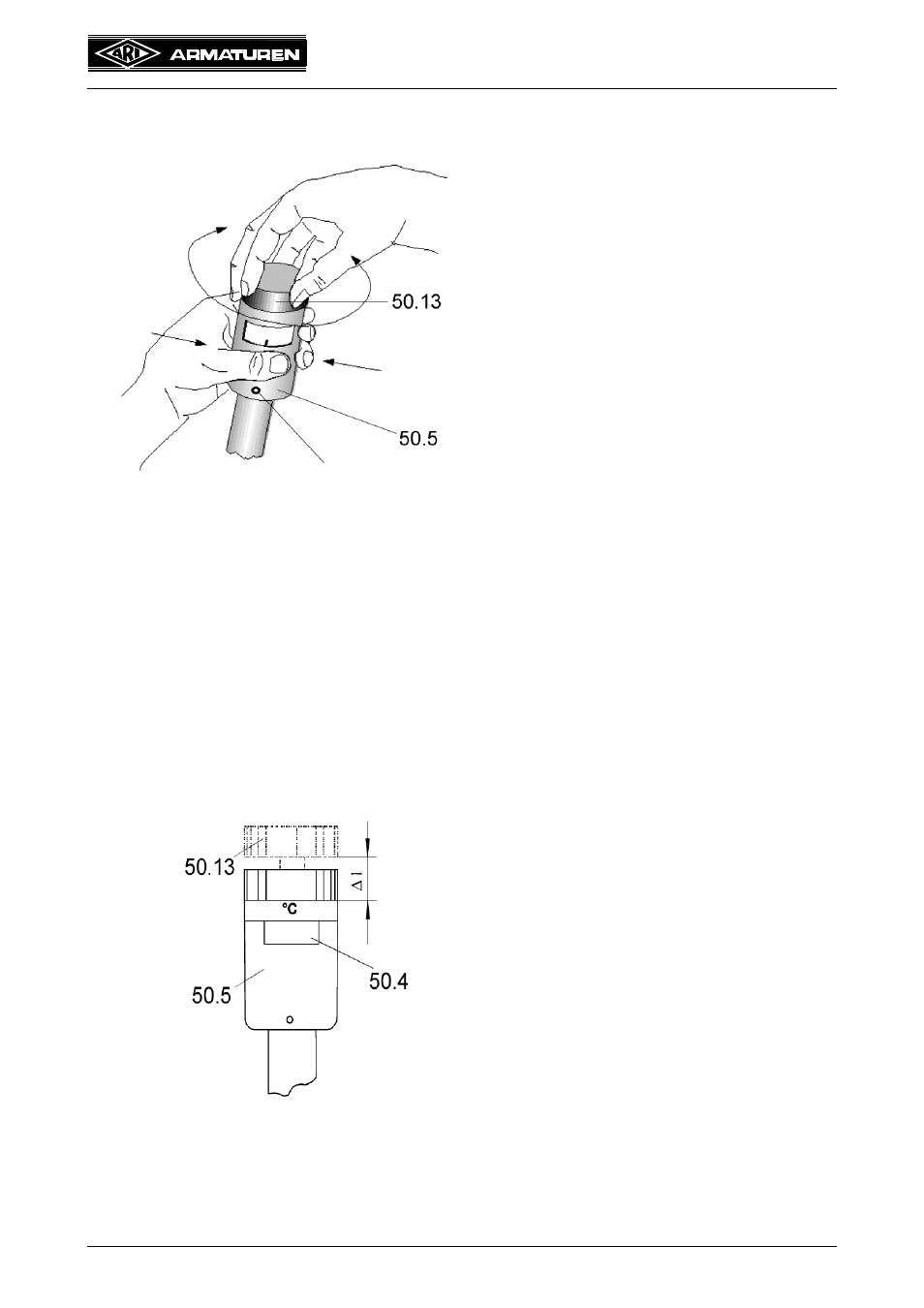

Рис. 6: Установка заданного
значения
Рис. 7: Индикация перегрева
Винт корпуса
