Инструкции по эксплуатации и монтажу
Силовой привод ARI-PREMIO-Plus
5.7.4 Встроенный регулятор температуры dTRON 316
Встроенный регулятор температуры регулирует температуры, которые измеряются
подключенными ко входу температурными датчиками, до установленной вручную
уставки посредством 3-шагового привода, подключенного к выходу.
5.7.4.1 Установка dTRON 316
Регулятор dTRON 316 может монтироваться в оборудование ARI-PREMIO как готовый
модуль с помощью монтажного комплекта.
Для установки dTRON 316 выполнить следующие действия:
Помимо соответствия разделу “5.4 Электрические соединения”, электрическое
подключение dTRON 316 должно выполняться следующим образом:
- Установить регулятор температуры на крышку редуктора, используя специальный
монтажный набор (Fig. 26).
- Вставить разъем X25 регулятора dTRON 316 в гнездо подключения X59 (0 В / L ↓ / L)
оконечного устройства привода.
- Подключить сигнальный ввод и отдельные дополнительные функции по желанию в
соответствии со схемой электрических соединений dTRON 316.
- Подключить источник питания L1 и N к dTRON 316.
- Для изменения рабочего направления на такое, при котором сигнал обогрева =
выпуск приводного шпинделя, следует просто поменять провода на разъемах L ↓ и L.

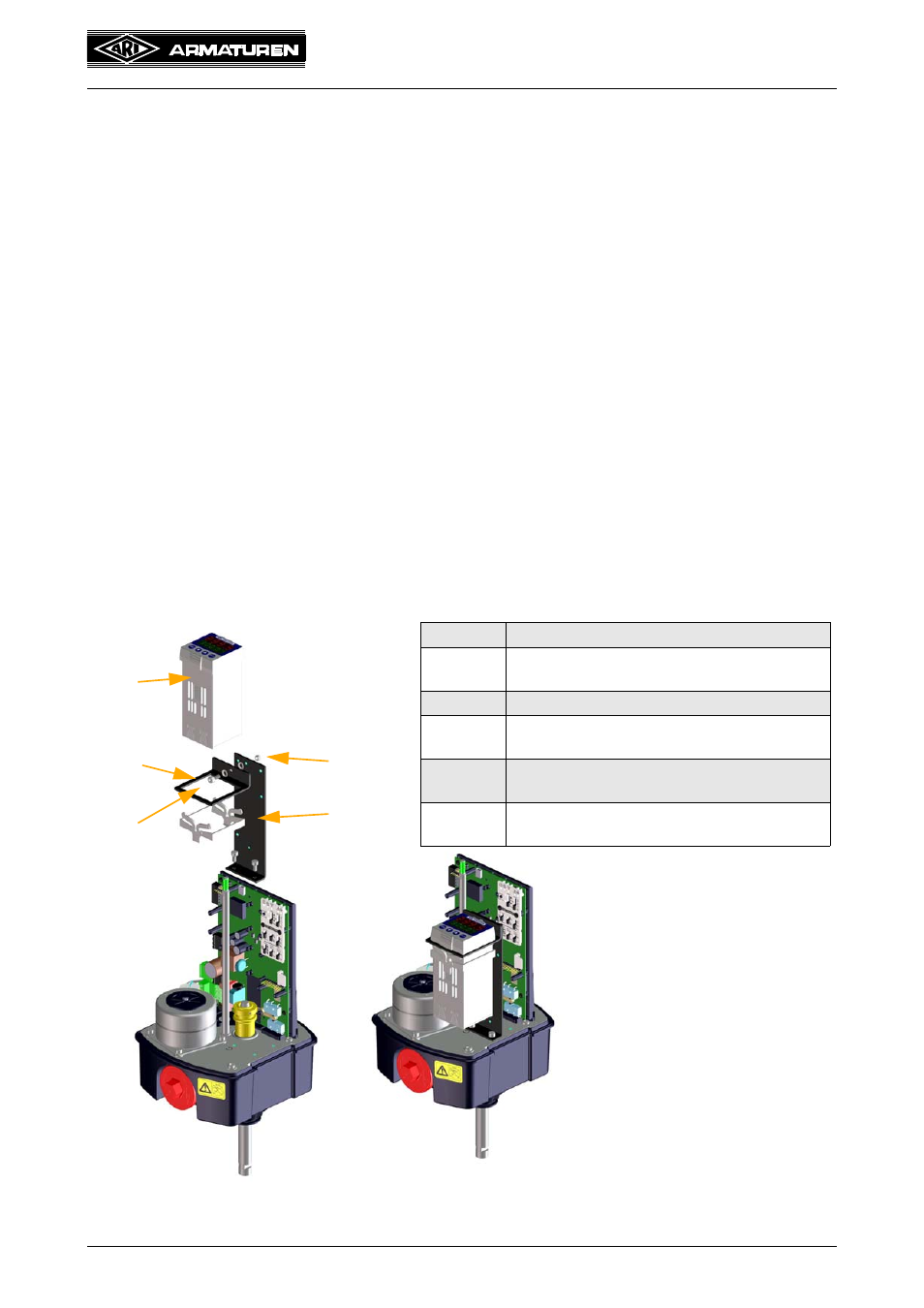

Fig. 26: Установка регулятора dTRON 316 ARI-PREMIO 2,25 кН
50.97
50.99
50.100
50.98
50.81
Поз. Обозначение
50.81 Винт крышки цилиндра
DIN EN ISO 4762 - M4x8
50.97 Регулятор температуры dTRON 316
50.98 Фиксирующий кронштейн
(факультативное оборудование dTRON)
50.99 Фиксирующий кронштейн
(факультативное оборудование dTRON)
50.100 Самоконтрящаяся гайка (факультативное
оборудование dTRON)
