Инструкции по эксплуатации и монтажу
Силовой привод ARI-PREMIO-Plus
стойкой)
- Вывернуть муфту (поз. 50.27) из устройства защиты от перекашивания (поз. 50.32)
силового привода
(на рисунке не показано).
- Установить конус клапана в положении, соответствующем примерно середине подъема.

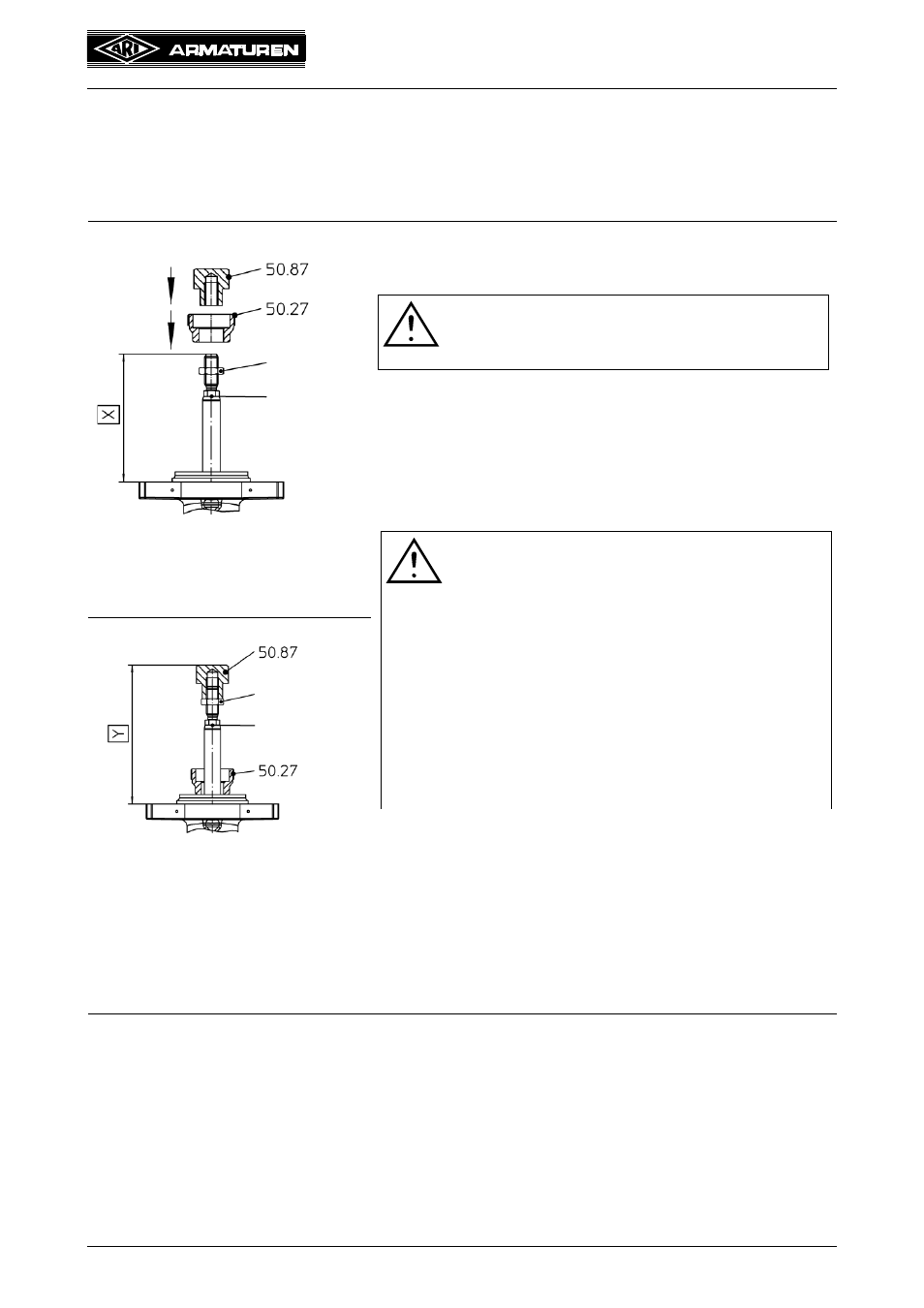

Bild 9-A
Рис. 9-A:
- Навернуть плоскую шестигранную гайку, если она еще
не установлена на штоке клапана.
Рис. 9-A/B:
- Сдвинуть муфту (поз. 50.27) по штоку клапана.
- Навернуть резьбовую втулку (поз. 50.87),
соответствующую клапану, на шток клапана в
соответствии с диапазоном настройки (Y) и
зафиксировать с помощью шестигранной гайки.
- Установочный размер (Y) для защиты фитинга (X) 83
мм = 102 мм
- Установочный размер (Y) для защиты фитинга (X) 98
мм = 116 мм.
Рис. 9-B
Шестигранная
Шток клапана
гайка
ВНИМАНИЕ!
X = 60/83 мм --> Y = 102 мм
(+ 2 мм)
X = 98 мм --> Y = 116 мм (+ 2 мм)
ВНИМАНИЕ!
Установочный размер (Y) и защита
фитинга (X) измеряются при
установленном штоке клапана. Это
относится к
- 2-ходовым клапанам при закрытом
клапане,
- 3-ходовым клапанам при закрытии
заглушки закрытого хода B,
- 3-ходовым клапанам при открытии
заглушки закрытого хода А
После выполнения измерения вернуть
заглушку клапана в среднее положение
Шестигранная
Шток клапана
гайка
