Инструкции по эксплуатации и монтажу
Силовой привод ARI-PREMIO-Plus
5.3.2 Монтаж при подъеме клапана на высоту от 30 до 65 мм (модель со

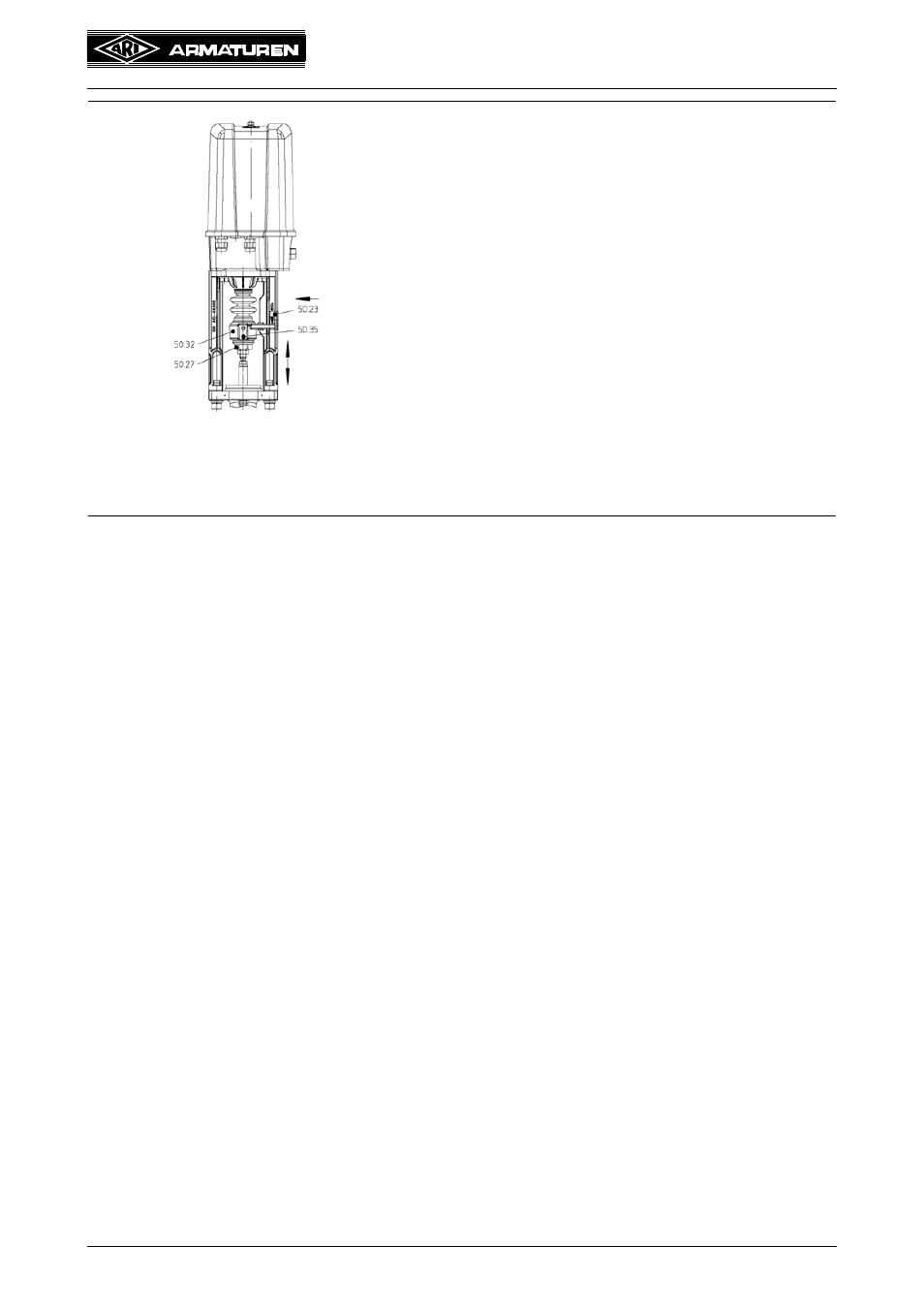

Рис. 8-F
Рис. 8-F:
- До упора завернуть муфту (поз. 50.27) в
устройство защиты от перекашивания
(поз. 50.32) и зафиксировать ее на месте с
помощью винта со шлицом M6 (поз. 50.35).
- Опустить клапан вниз до упора.
- С помощью зажима закрепить дисковый
указатель подъема (поз. 50.23) таким образом,
чтобы верхняя кромка устройства защиты от
перекашивания была совмещена с концом
стрелки дискового указателя.
- Открыть и закрыть клапан, вращая его до
упора в обоих направлениях, и проверить,
возможно ли безопасное достижение
конечных положений
- Выполнить электрические подключения (см.
пункт 5.4).
- Порядок пуска описан в 6.0
