0040501004 5010
Инструкции по эксплуатации и монтажу
Силовой привод ARI-PREMIO-Plus

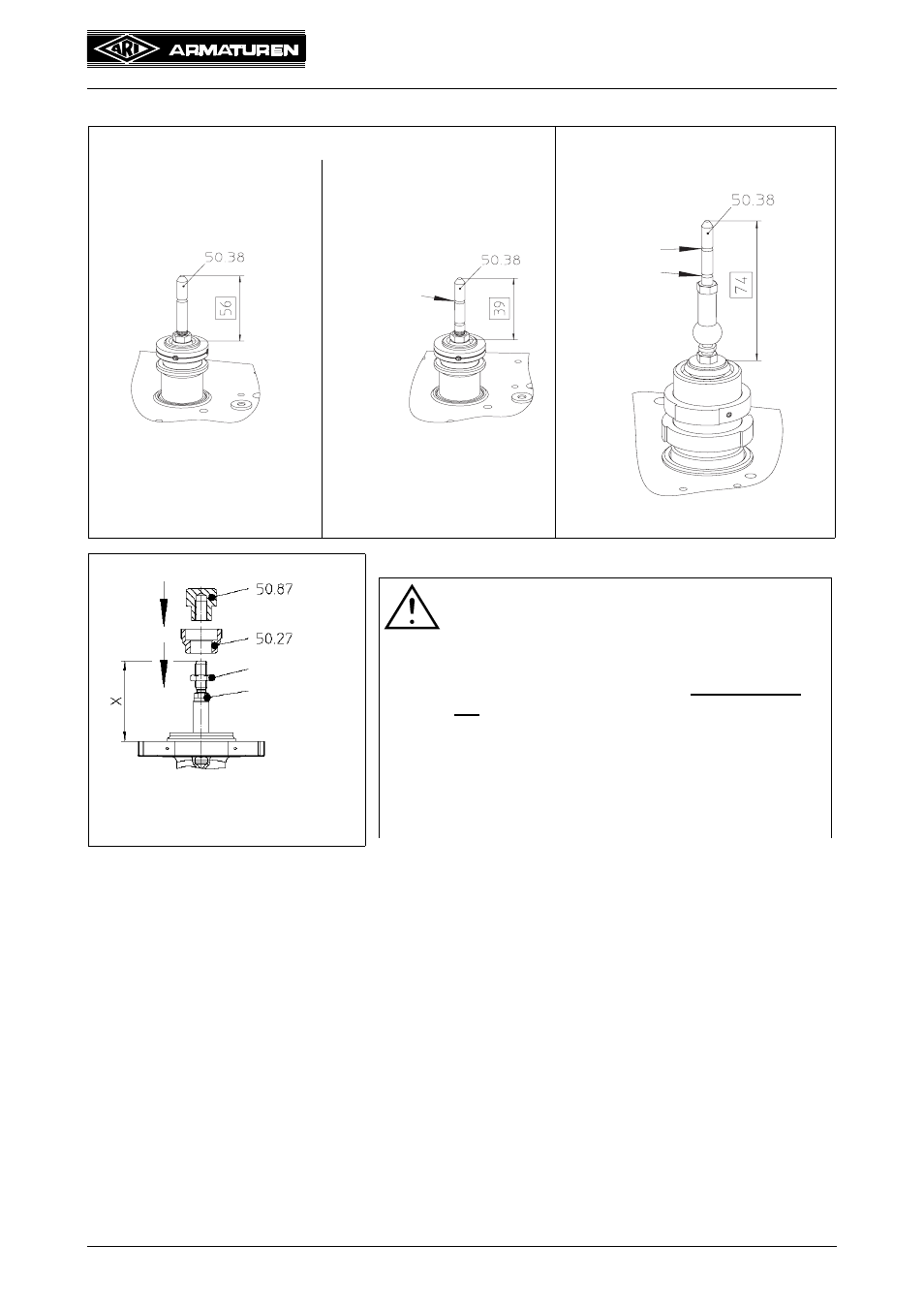

5.3.3 Монтажные размеры направляющего штока
ARI-PREMIO-Plus 2,2 - 5 кН
ARI-PREMIO-Plus 12 - 15 кН
Модель с вилкой
Fig. 10 -A
Модель со стойкой
Рис. 10-B
Модель со стойкой
Рис. 10-C
Рис. 10-D
1. паз
2. паз
1. паз
Шестигранная
Шток клапана
ВНИМАНИЕ!
для X = 60/83 мм --> 1. паз
для X = 98 мм --> 2. паз
только для величины хода Ступица 65
мм:
При величине хода клапана 65 мм и X = 98 мм
с дополнительным переходником штока
M20/M16 использовать также 1-й паз.
При величине хода клапана 65 мм нужно
помнить, что требуется очень точная
+
