Инструкции по эксплуатации и монтажу
Силовой привод ARI-PREMIO-Plus
5.7.3.1 Монтаж системы обогрева
В принципе, обогрев может комбинироваться со всем факультативным
оборудованием. Оно полностью монтируется на держателе-кронштейне.
Если электронная система ES11 или RI21 уже установлена, отвинтить электронную
систему с держателя-кронштейна, снять ее, установить обогреватель и прикрепить
электронную систему к держателю-кронштейну для ее обогрева.
Для установки обогрева выполнить следующие действия:
- Отключить сетевое напряжение и предохранительное устройство для
предотвращения случайного включения.
- Ослабить винт с шестигранной головкой на кожухе, осторожно снять кожух.
- Используя винты, входящие в комплект поставки, установить весь комплект
обогрева (на держателе-кронштейне) в предназначенном для этого месте на крышке
редуктора. (Fig. 25).
- Провести кабель непрерывного тока (сетевое напряжение = номинальное
напряжение обогрева) через кабельный ввод в силовой привод и зафиксировать в
месте ввода.
- Распустить кабель непрерывного тока на расстоянии около 1-1,5 см от кабельного
ввода.
- Зачистить отдельные провода на расстоянии около 5 мм от края и установить
оконечные кабельные муфты.
- Провести отдельные провода таким образом, чтобы они не соприкасались с
движущимися деталями.
- Подключить отдельные проводники в клеммную колодку в соответствии со схемой
электрических соединений.

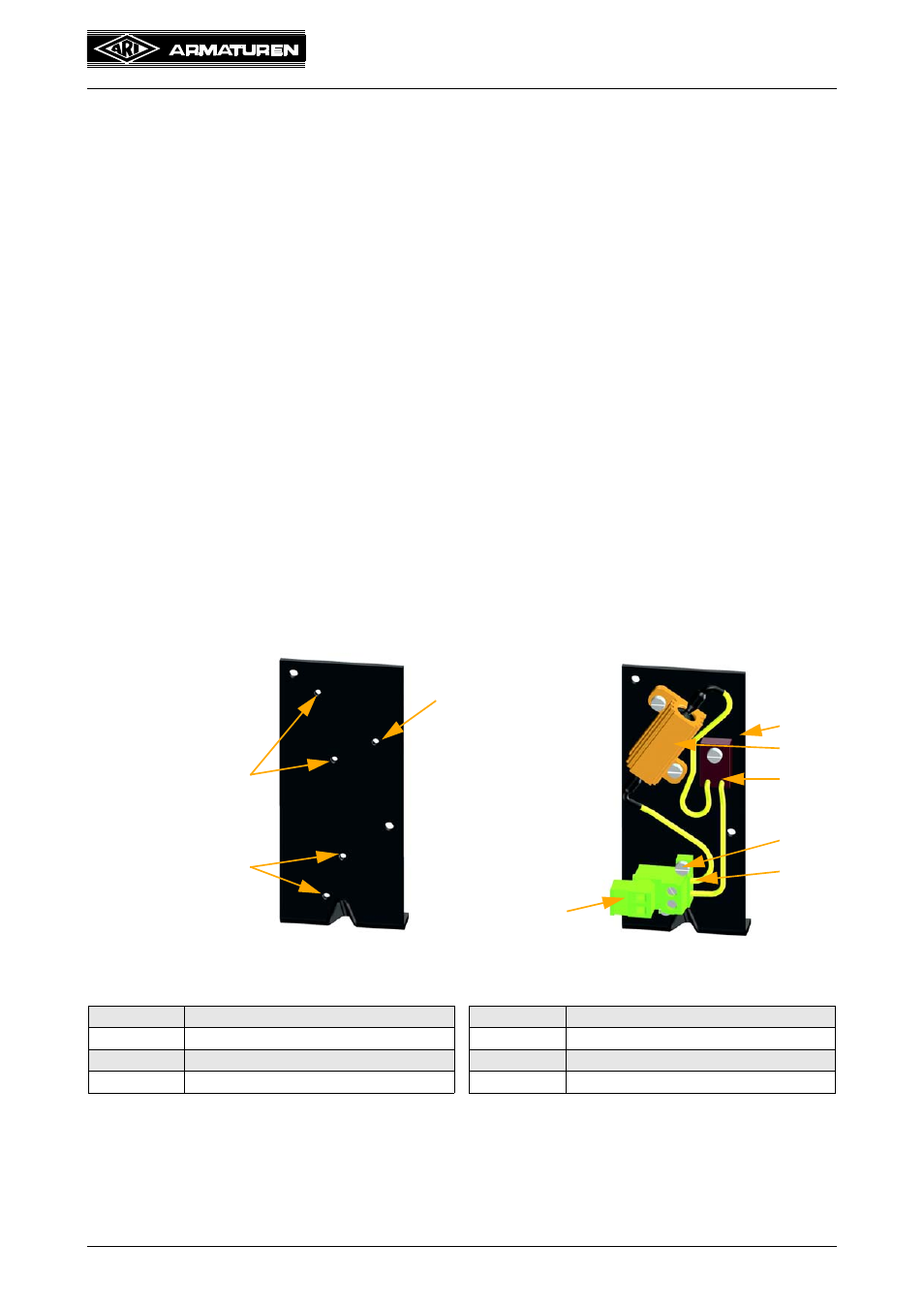

Fig. 25: Монтаж системы обогрева ARI-PREMIO 2.2-15 кН
Поз. Обозначение Поз. Обозначение
50.83.1 Держатель-кронштейн (опция: обогрев) 50.83.4 Полоска гнезда
50.83.2 Винт крышки цилиндра DIN 84-M3x8 50.83.6 Разъем, 2-полюсный (стандартный)
50.83.3 Тепловой выключатель 50.83.10 Нагреватель сопротивления
Монтажная резьба М3
для нагревателя сопротивления
Монтажная резьба М3
для полоски гнезда
Монтажная резьба М3
для теплового выключателя
50.83.1
50.83.10
50.83.3
50.83.2
50.83.4
50.83.6
