Инструкции по эксплуатации и монтажу
Силовой привод ARI-PREMIO-Plus

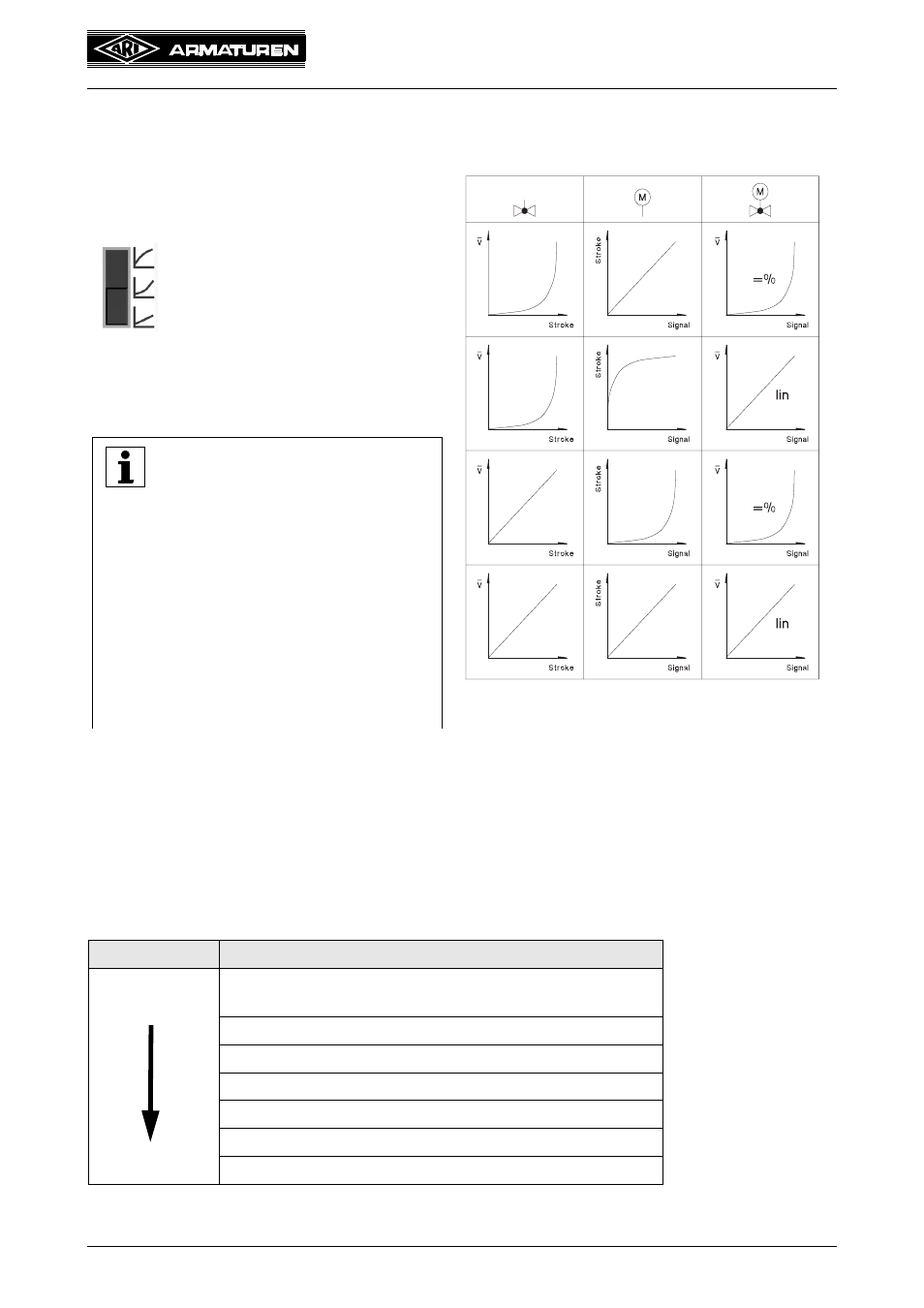

5.6.7 Характеристические кривые
5.6.8 Дублирование управления на 3-позиционном входе
3-позиционный управляющий сигнал имеет более высокий приоритет по сравнению с
аналоговым входным сигналом, например, при обеспечении отказоустойчивости или
защиты от замерзания. Если сигнал присутствует на обоих входах (дублирование
управления), работа в режиме управления прерывается.
5.6.9 Приоритеты
Привод управляется в соответствии со следующими приоритетами:
Данный ползунковый переключатель
характеристической кривой устанавливает
три различные характеристические кривые,
которые определяют соотношение между
входным сигналом и положением клапана.
"Обратная равнопроцентная"
"Равнопроцентная"
"Линейный"
Функция корректировки характеристической
кривой позволяет регулировать
эффективные характеристики привода, как
показано на приведенных графиках.
Характеристическая кривая клапана + характеристическая
кривая привода = эффективная характеристическая кривая
Fig. 15
Приоритет
Управление
Самый
высокий -
- Сброс ("Reset")
- Инициализация (отменяется сбросом)
- Ручной режим: Стоп / вверх / вниз
- Отказ
- Внеш. ввод L-вниз
- Внеш. ввод L-вверх
Низкий -
- Ввод Y
ПРИМЕЧАНИЕ!
Помнить величину
минимального шага / импульса
электродвигателя / привода
(ок. 0,25 с)!
Разрешение, таким образом,
ограничено, в частности, для
"равнопроцентной" и "обратной
равнопроцентной" кривых
привода.
Наиболее подходящая
характеристическая кривая
клапана должна в идеале
