Инструкция по монтажу и эксплуатации
Позиционный регулятор ES11

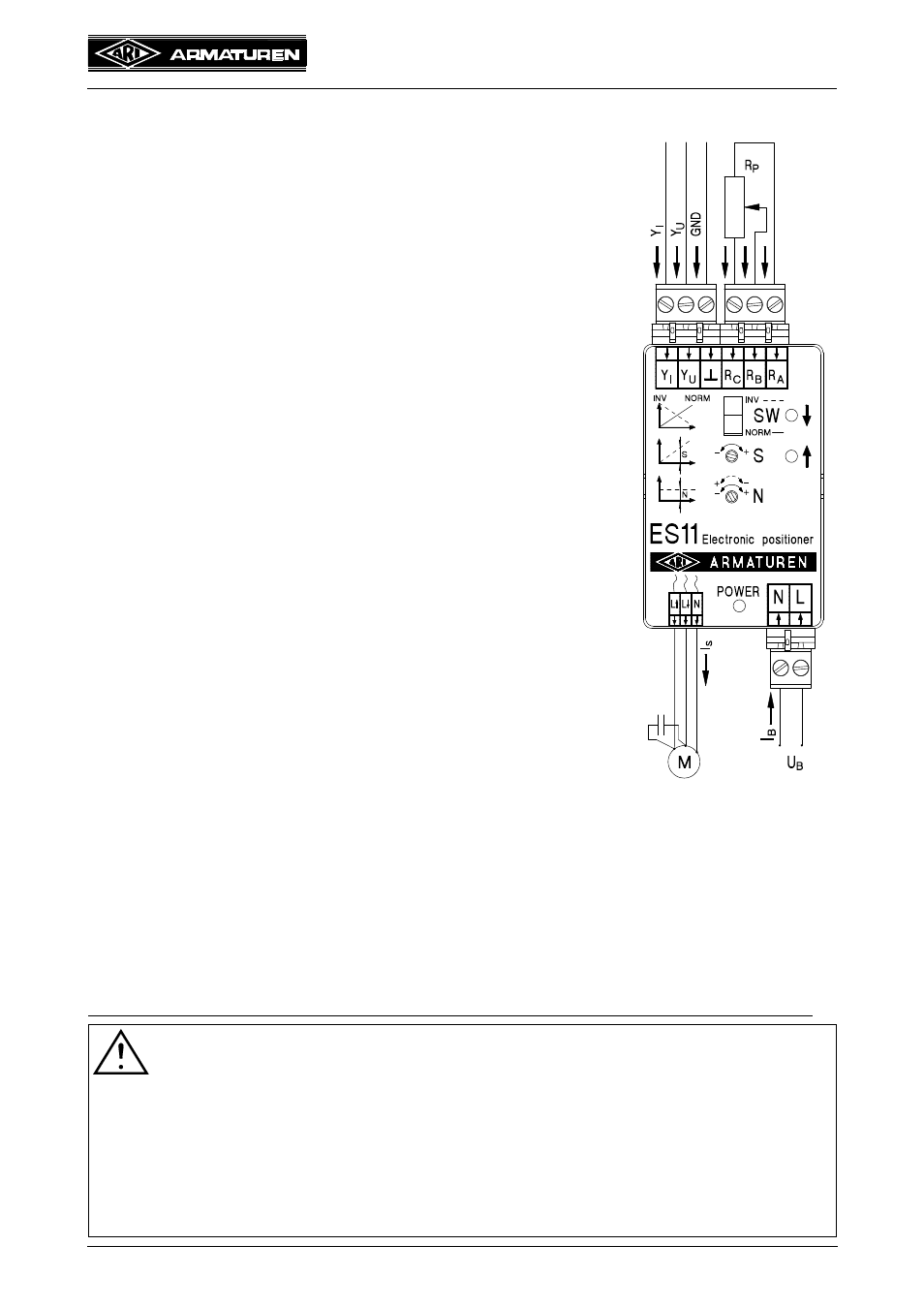

5.5.2 Назначение клемм
5.5.3 Условия подключения
Все электрические соединения подключаются к ES11 через клеммы. Сечение
соединительного кабеля от 0,2 до 2,5 мм
2. В целях электромагнитной
совместимости рекомендуется использовать экранированные кабели для
потенциометра и типовых электрических сигналов.
Электромагнитное воздействие на сигнал Y
I
или Y
U
можно существенно
снизить, установив дополнительный фильтр на входе управляющего
сигнала.
За технической информацией обращайтесь непосредственно в ф. ARI-Armaturen.
Вход сетевого питания
N ..........клемма ввода питания..............нулевой провод
L ...........клемма ввода питания.................фаза
Вход управляющего сигнала
Y
I
..........клемма - вх. управл. сигнал..........+...20 мА DC
Y
U
.........клемма - вх. управл. сигнал..........+...10 В DC
^ ...........клемма - масса, GND ...................0 В
Вход потенциометра
R
P
.........потенциометр .............................0...1000 W
R
A
.........клемма - вход потенциометра ....(желтый кабель)
R
B
.........клемма - вход потенциометра ....(серый кабель)
R
C
.........клемма - вход потенциометра.......(красный
кабель)
Выход трехпозиционного управляющего сигнала
(через кабель с разделительной клеммой к сервоприводу)
L¦ .........черный (лиловый), фаза включена в направлении
открытия
LШ........коричневый, фаза включена в направлении
закрытия
N ..........синий, нулевой провод
Двигатель переменного тока
M..........двигатель переменного тока с пусковым
конденсатором
Рис. 5
Внимание !
Для использования по трехпроводниковой технологии вход массы ^
можно подключатьк контакту N входа сетевого питания только в
исполнении для 24В AC. Новый контакт именуется нулевым
потенциалом (0В).
При использовании трехпроводниковой технологии сильное
электромагнитное воздействие может привести к неполадкам. В этом
случае не соединяйте вход массы ^ с контактом N входа сетевого
питания.
