стр. 6-4
Rev. 0040601000 1014
Инструкция по монтажу и эксплуатации
Позиционный регулятор ES11
4.4 Разделенный диапазон
Этот режим предоставляет возможность использования не всего диапазона
управляюещго сигнала, а его частей.
Например, от управляющего сигнала 0...20 мА используется часть 50...100%, что
соответствует диапазону 10...20 мА.
Частичный диапазон настраивается с помощью винта нулевой точки (N) и винта
настройки крутизны (S).
В диапазонах выше 20% возможна плавная регулировка.
Минимально возможные частичные диапазоны приведены в таблице.

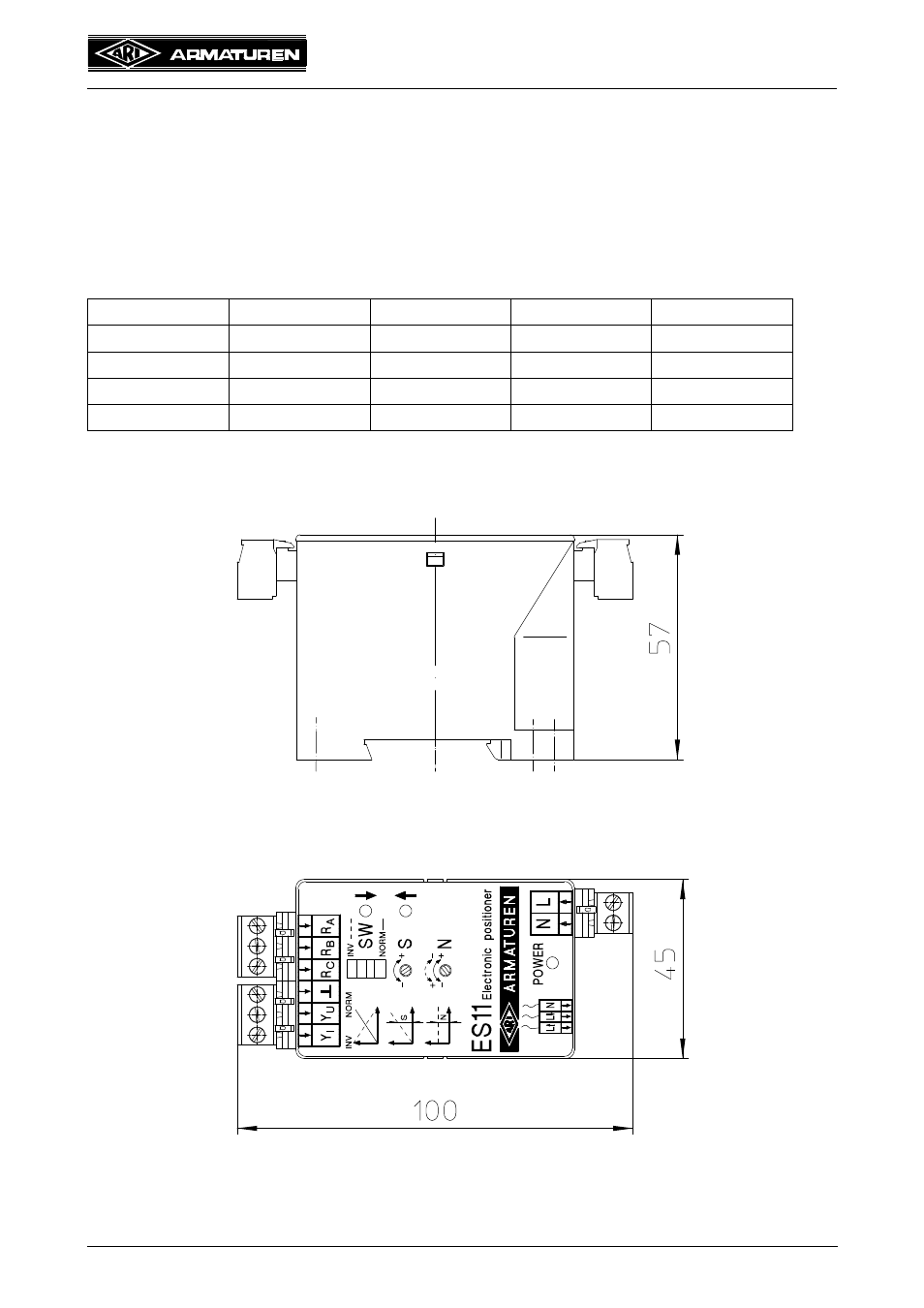

4.5 Габариты
Рис. 1
0-20%
0-40%
0-60%
0-80%
0-100%
20-40%
20-60%
20-80%
20-100%
40-60%
40-80%
40-100%
60-80%
60-100%
80-100%
