Инструкция по монтажу и эксплуатации
Позиционный регулятор ES11
5.4 Установка в сервоприводы CS 25 - CS 27

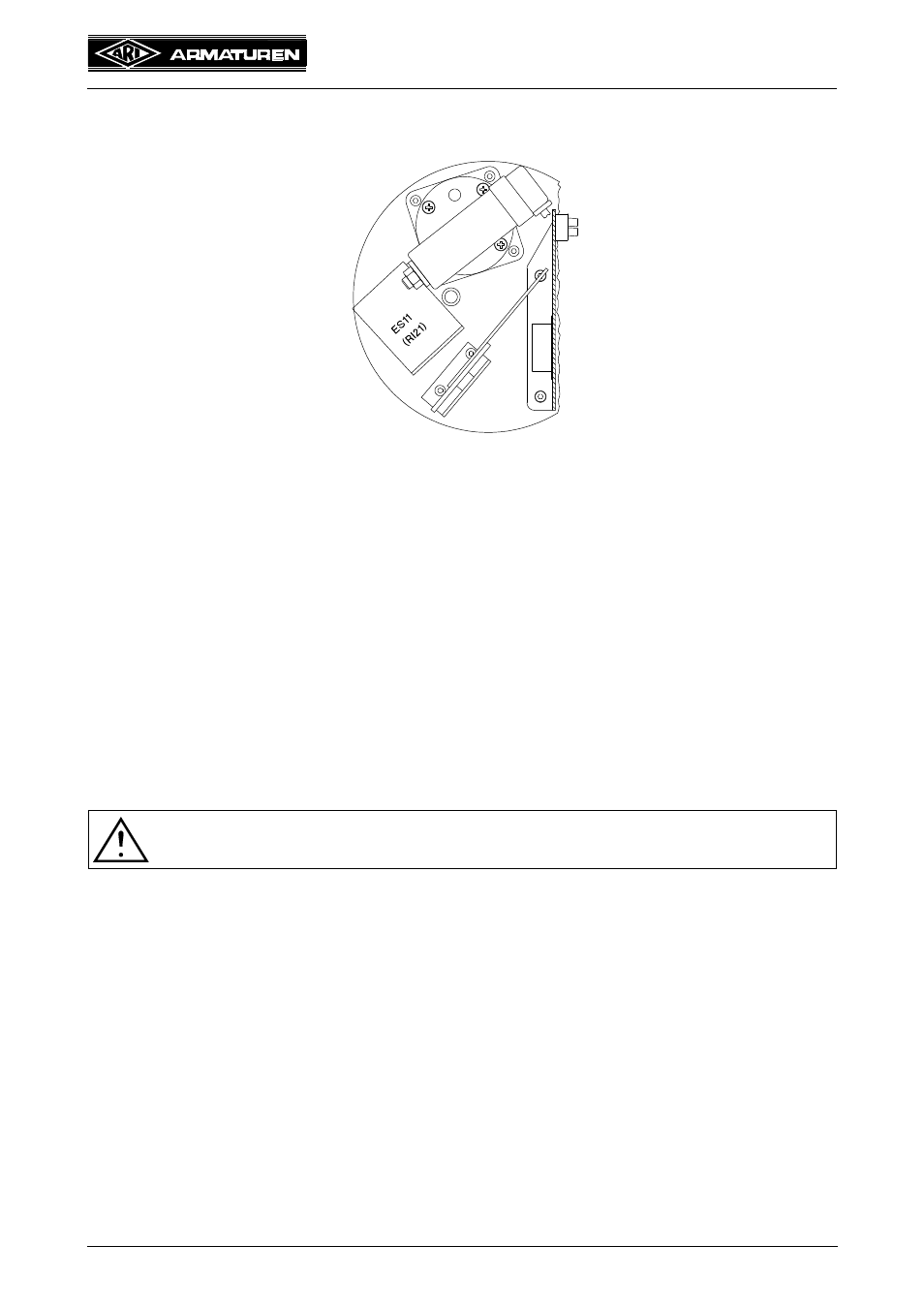

Установка в сервопириводы CS25 - CS27 - см. иллюстрации ниже
Рис. 3
Процесс монтажа:
- Осторожно снимите кожух.
- Отсоедините конденсатор, для этого ослабьте соответствующие крепежные
ленты.
- Закрепите щиток конденсатора с помощью винта DIN EN ISO 4762 - M8x10 на
крышке редуктора
- Установите конденсатор на щиток.
- С помощью винтов DIN7500 - M4x8 закрепите уголок на крышке редуктора.
- Зафиксируйте ES11 на крепежном уголке с помощью двух винтов с
цилиндрической головкой DIN EN ISO 4762 - M4x12.
- Подключите кабель регулировки положения CS к клеммной колодке и соедините с
кабелем ES11.
- Свяжите все кабели с помощью лент в жгуты.
- Старые схемы подключения в кожухе замените новыми.
Монтажные элементы:
Внимание !
Установка потенциометра описана в инструкции к приводу CS
-1 шт. позиционный регулятор ES11
-1 шт. крепежный уголок ES11/RI21
-2 шт. винт с цилиндрической головкой DIN EN ISO
4762 - M4x12
-1 шт. винт с цилиндрической головкой DIN EN ISO
4762 - M8x10
-1 шт. щиток конденсатора
-2 шт. винты с внутр. резьбой DIN7500 - M4x8
-1 шт. потенциометр 1000 Ом, запянный
-2 шт. предохранительное кольцо для потенциометра
-1 шт. шестерня потенциометра
-1 шт. кабель регулировки положения привода CS
-1 шт. схема подключения ES11 + CS25
-2 шт. ленты для связывания кабелей
