Инструкция по монтажу и эксплуатации
Позиционный регулятор ES11
5.3 Установка в сервопривод ARI-PREMIO
Установка в сервопиривод ARI-PREMIO - см. иллюстрации ниже

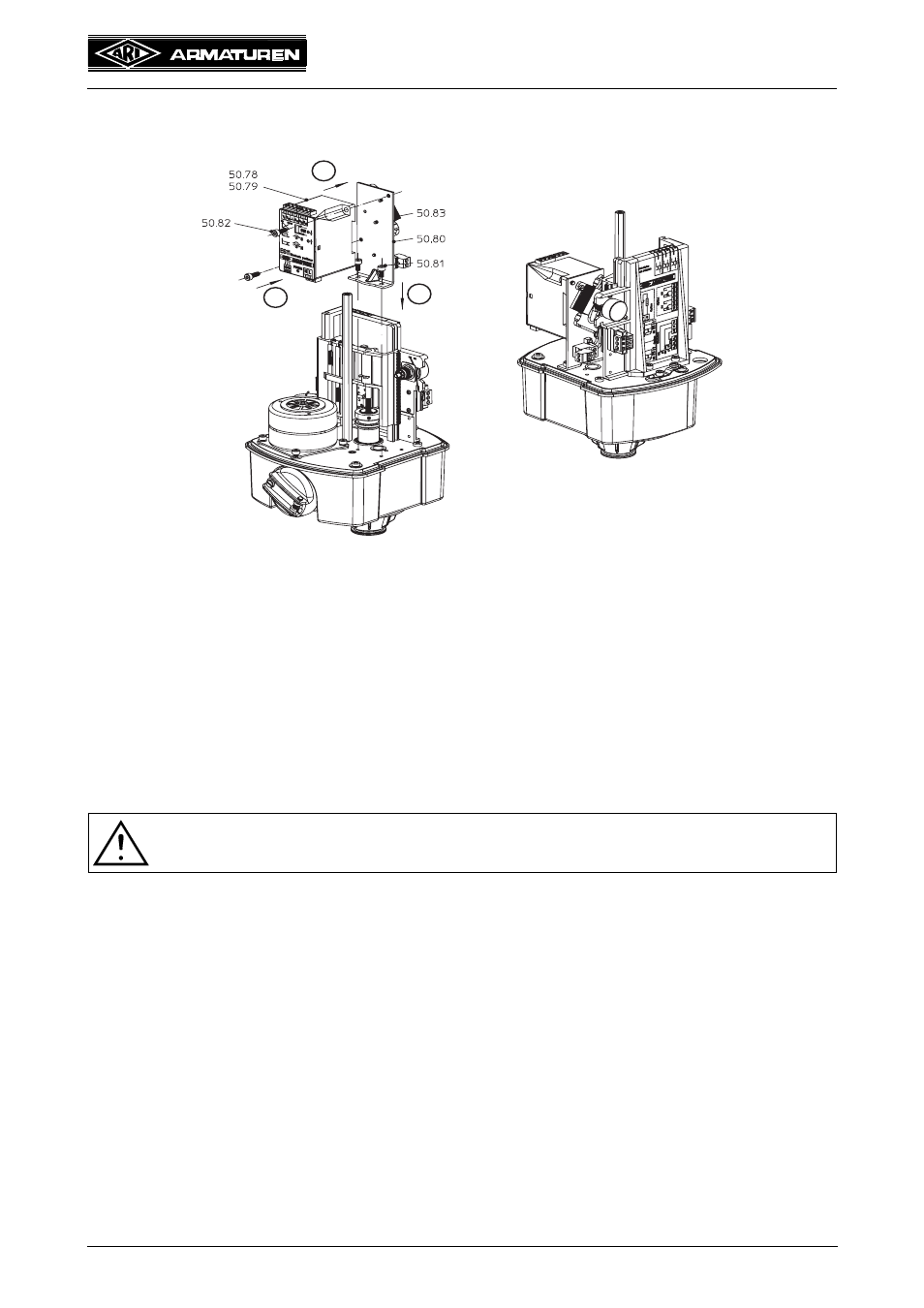

Рис. 2: Установка RI21 / ES11 ARI-PREMIO 2,2 - 15 кН
Процесс монтажа:
Осторожно снимите кожух.
A
Закрепите уголок (50.80) в соответствующем месте на крышке
редуктора.
Зафиксируйте двумя винтами с цилиндрической головкой (50.81) DIN EN
ISO 4762 - M4x8.
B/C
Закрепите регулятор ES11 (50.78/79) двумя винтами с цилиндрической
головкой (50.82) DIN EN ISO 4762 - M4x12 на уголке (50.80).
Монтажные элементы:
ВНИМАНИЕ !
Установка потенциометра описана в руководстве по ARI-PREMIO
-1 шт. позиционный регулятор ES11
-1 шт. крепежный уголок ES11/RI21
-2 шт. винт с цилиндрической головкой DIN EN ISO 4762 - M4x8
-2 шт. винт с цилиндрической головкой DIN EN ISO 4762 - M4x12
-1 шт. потенциометр 1000 Ом
-1 шт. кабель потеницометра
-2 шт. PT-винт KB 22x8 WN1412-Zi
-1 шт. ползун
-1 шт. пружина
-1 шт. шайба 5mbo
-1 шт. цил. колесо
16 зубьев для хода 20 мм, или
24 зубца для хода 20 мм, или
39 зубьев для хода 50 мм, или
49 убьев для хода 65 мм
B
C
A
A
B
C
