Инструкция по монтажу и эксплуатации
Позиционный регулятор ES11
6.5 Настройка точки отсчета
a) Перед процессом настройки отключите питание.
b) Приведите шток клапана маховиком в нужную для исходного сигнала позицию,
например 4мА или 0В (согласно позиции выключателя SW и как показано на Рис.
11 : Направление действия) Как правило это положение "клапан закрыт".
c) Регулирующий сигнал выставьте на нужное минимальное значение например
4мА или 0В.
d) разъедините соединительный зажим X25/X28 с мотором.
e) Подключите напряжение на L и N с двухполярного соединительного зажима X20,
при этом должен загорется желтый световой диод.
f) Настройте установочный винт точки отсчета N так, чтобы зеленый и красный
световые диоды больше негорели (после 25 оборотов срабатывет
проскальзывающая муфта).
Если горит зеленый световой диод, крутите вправо,
если горит красный световой диод, крутите влево.
g) Ели привод находится в одном из конечных положений и должен отключится при
привышении нагрузки, то установочный винт точки отсчета следует установить
так, чтобы зеленый светодиод непосредственно перед точкой отключения еще
горел.

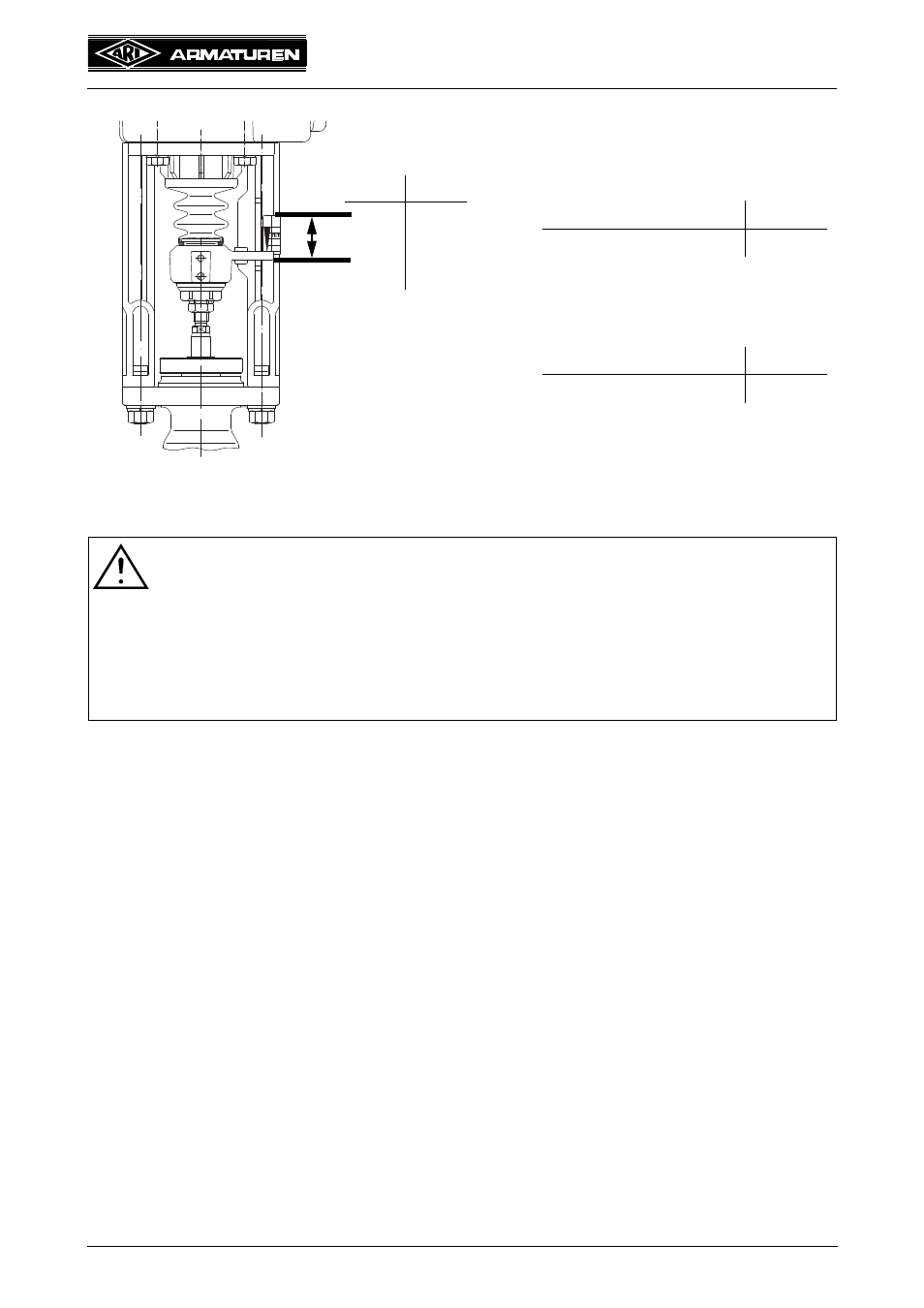

Рис. 11: Направление действия
Внимание !
- Соблюдайте последовательность настроек!
1. Потенциометр (см. пункт 6.2 )
2. Рабочее направление (см. пункт 6.4 )
3. Нулевая точка (см. пункт 6.5 )
4. Крутизна (см. пункт 6.6 )
- При изменениях настройки, следующие параметры должны быть заново
отрегулированы!
НОРМ:
ОБР:
Например
Сигнал
макс.
10В
20мА
мин.
0В
4мА
Например
Сигнал
мин.
0В
4мА
макс.
10В
20мА
Сигнал
НОРМ
ОБР
макс.
min.
мин.
макс.
