стр. 6-18 Rev. 0040601000 1014
Инструкция по монтажу и эксплуатации
Позиционный регулятор ES11
6.1 Заводская настройка
При поставке позиционера ES11 в комплекте с исполнительным органом (арматура
с приводом), потенциометр и ES11 имеют заводскую настройку на ход клапана.
Данные настройки указаны на наклейке или несмывающимся карандашом на
шильдике привода.
Заводская настройка для регулирующего сигнала 4-20мА. При 4мА арматура в
закрытом состоянии.
6.2 Настройка потенциометра
Для настройки потенциометра пользуйтесь инструкцией по эксплуатации
установленного привода.
a) Отключите питание и обеспечьте защиту от случайного включения.
b) При помощи маховика приведите привод в состояние полностью выдвинутого
штока.
c) Настройте потенциометр на 0 Ом:
- в приводах PREMIO поверните вал петенциометра против часовой стрелки до
упора. проверьте сопротивление потенциометра омметром.
- Для измерения сопротивления разъедините потенциометр от позиционера ES11.
Первый измерительный контакт .. R
B
- серый кабель.....- клемма в приводе 26 (29)
Второй измерительный контакт..... R
C
- красный кабель ........- клемма в приводе
25 (28) При полностью выдвинутом штоке привода между первым и вторым
измерительным контактом должно быть примерно 0
Ом .
d) При помощи маховика приведите привод в состояние полностью втянутого
штока и измерьте соответствующее значение сопротивления омметром.
- При полностью втянутом штоке привода между первым и вторым
измерительным контактом
должно быть примерно 750...1100
Ом
e) Соедините потенциометр с позиционером ES11.
6.3 Тип регулирующего сигнала
Выбор необходимого типа регулирующего сигнала
происходит при помощи выбора клемовых
присоединений.
Можно подключить только один регулирующий
сигнал.
6.4 Настройка направления действия SW
На выключателе SW выставляется направление
действия регулирующего сигнала к движению
привода.
Приведите выключатель в нужное положение.

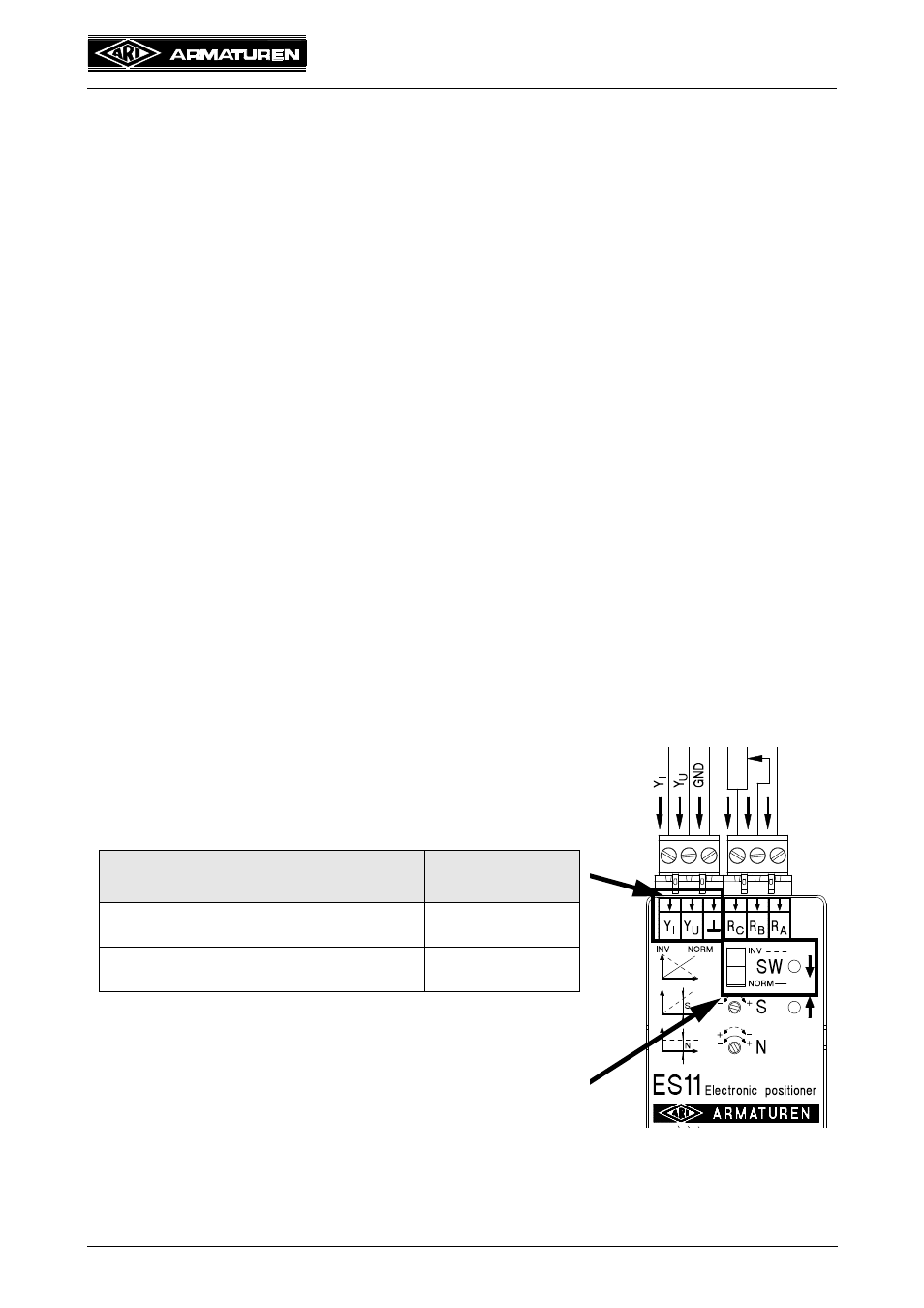

Рис. 10
Тип сигнала Присоединени
е к клеме:
Сигнал напряжения
макс. 10 В= например для сигнала 0-10В YU и GND
Токовый сигнал
макс. 20мА= например для сигнала 4-20мА YI и GND
