Раздел 3________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 25
Разводка преобразователя типа
«
токовая петля»
Для использования преобразователя «токовая петля» с изделием
HMP60, HMP110 или HMP110T проверьте следующее:
- Датчик должен находиться в режиме аналогового выхода
- Требуемое значение должно подаваться на канал 1
- На канале 1 должен быть выбран диапазон 0 ... 2,5 В
При использовании преобразователя типа «токовая петля» подайте
на модуль постоянное напряжение 8 ... 28 В. Рабочее напряжение
для датчика (5 В постоянного тока) подается модулем.
Дополнительные сведения см. в кратком справочном руководстве
по преобразователю «токовая петля».
1001-041

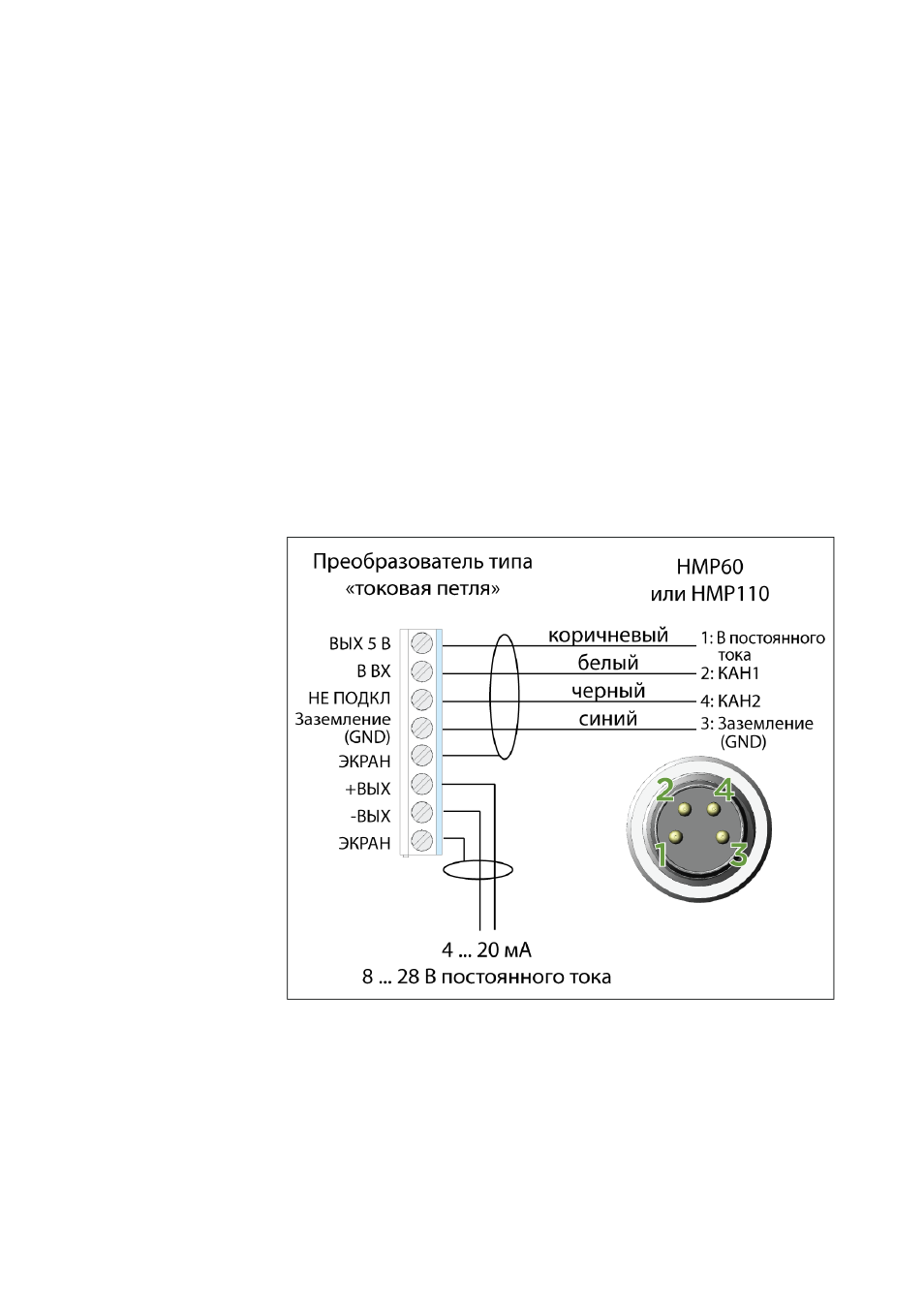

Рис. 15
Разводка при использовании преобразователя
«токовая петля»
