Схема соединений

Для надежного закрепления на датчике подсоедините 4-контактный
разъем М8 с использованием резьбового соединения.

В случае использования экранированного кабеля подсоедините
экран. В экранированных кабелях производства Vaisala экран
соединяется с корпусом датчика резьбовым соединением.

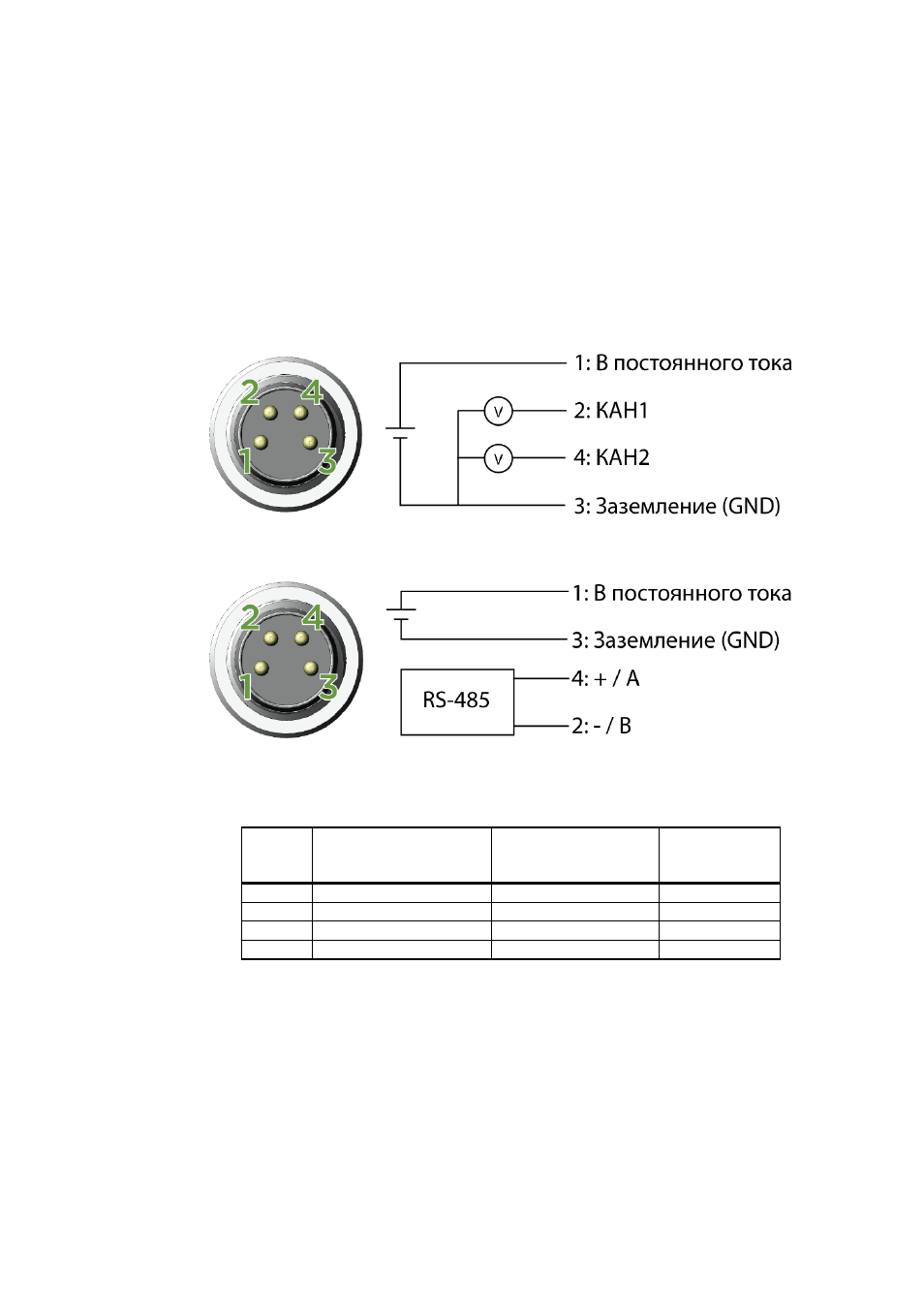

0912-104

Рис. 13

Разводка аналогового выхода

0912-105

Рис. 14

Разводка цифрового выхода

Табл. 5

Разводка контактов разъема датчика

Контакт Модель

с аналоговым
выходом

Модель с выходом
RS-485

Цвет
проводов

1

Питание пост. тока +

Питание пост. тока + Коричневый

2

Канал сигнала 1

RS-485 - / B

Белый

3

Заземление (GND)

Заземление (GND)

Голубой

4

Канал сигнала 2*

RS-485 + / A

Черный

*

У HMP110T нет сигнала на выходе 2
