Преобразователь «токовая петля»
Преобразователь типа «токовая петля» представляет собой
бескорпусный модуль, который преобразует напряжение 0 ... 2,5 В
пост. тока в ток 4 ... 20 мА. Для использования преобразователя
«токовая петля» датчик:
- должен находиться в режиме аналогового сигнала
- измеряемое значение должно подаваться на канал 1
- на канале 1 должен быть выбран диапазон 0 ... 2,5 В
Схема монтажа проводки приведена в разделе Разводка
преобразователя типа «токовая петля» на странице 24.
1001-001

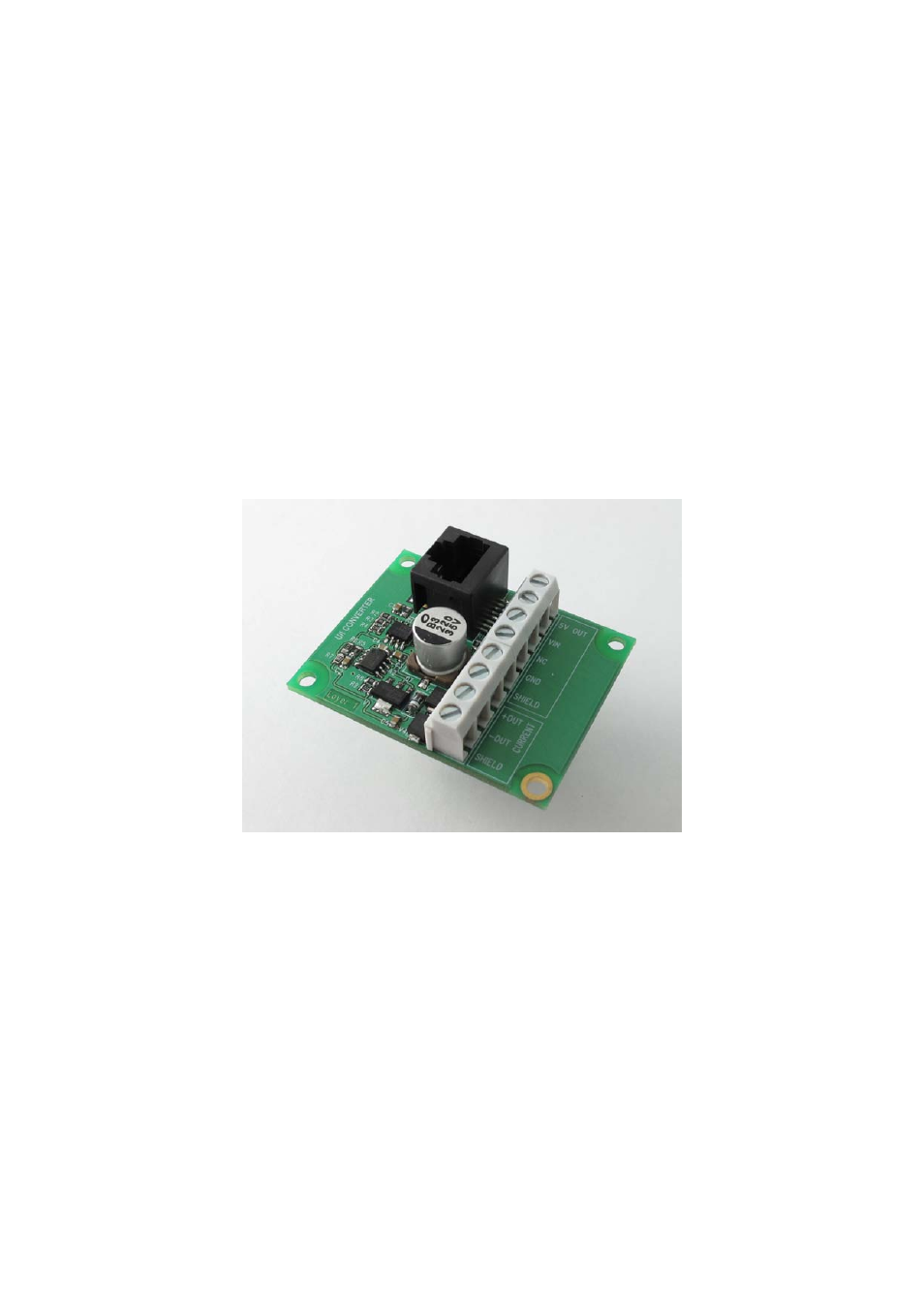

Рис. 6
Преобразователь типа «токовая петля»
