Раздел 2____________________________________________________________ Обзор изделия
VAISALA _______________________________________________________________________ 17
Комплект для монтажа в воздуховодах
В комплект установки в воздуховодах входит пластиковая труба
с фланцем (код для заказа Vaisala: 215619). Для установки датчика
с использованием комплекта для монтажа в воздуховодах
просверлите отверстие в стенке воздуховода, смонтируйте датчик
в комплекте для монтажа в воздуховодах, введите головку датчика
через отверстие и закрепите фланец на стенке воздуховода
с использованием четырех винтов. Подробности см. на стр. 22.
24
L
1
0505-176

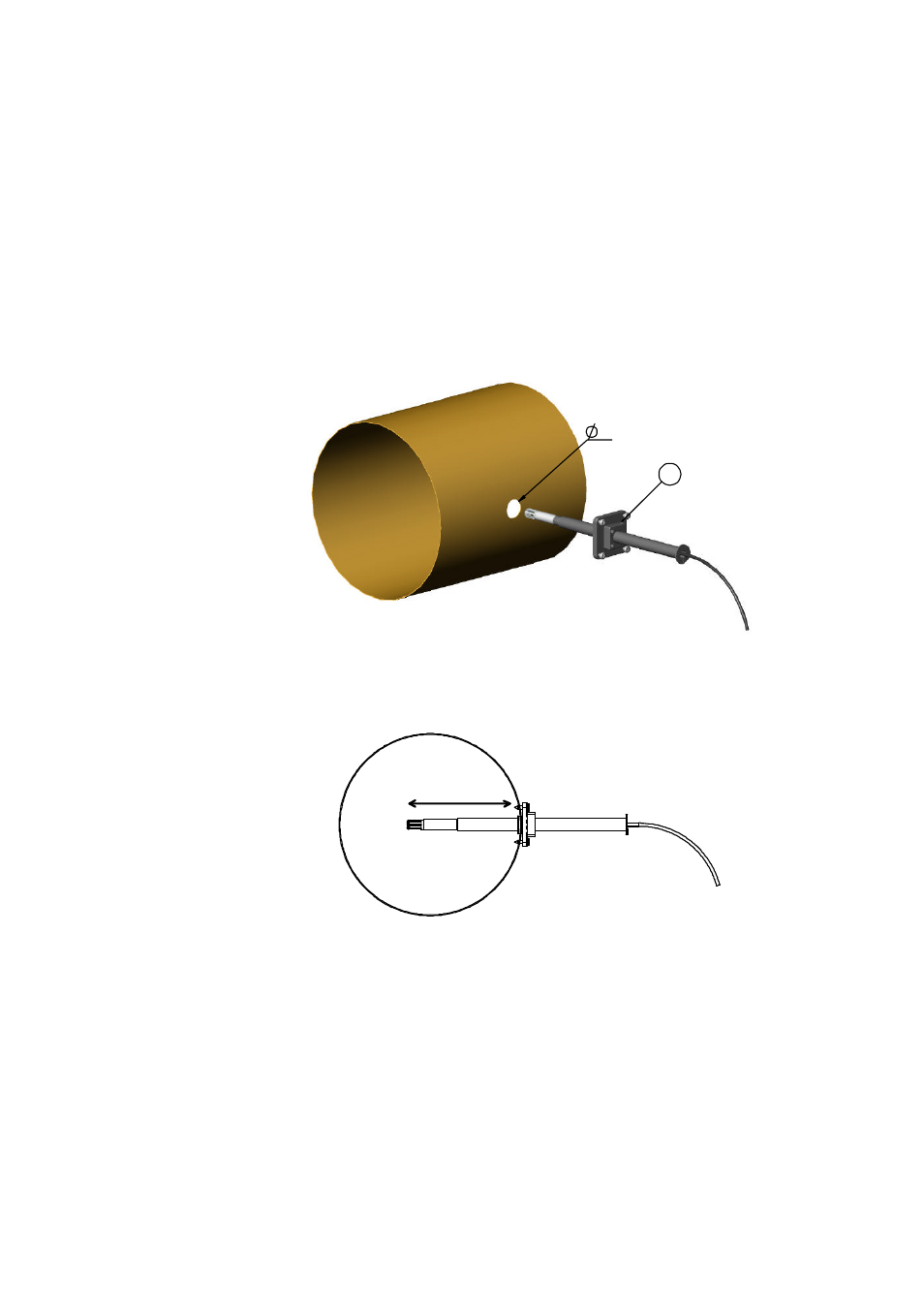

Рис. 5
Установка датчика с использованием комплекта
для монтажа в воздуховодах
Приведенные ниже пояснения относятся к Рис. 5 выше:
1 = Натяжной винт
Расстояние L можно отрегулировать и зафиксировать с помощью
натяжного винта.
