Раздел 3________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 23
Инструкции по сверлению для комплекта для
установки в воздуховодах
42
1
2
3
Ш24
Ш3,2
0505-178

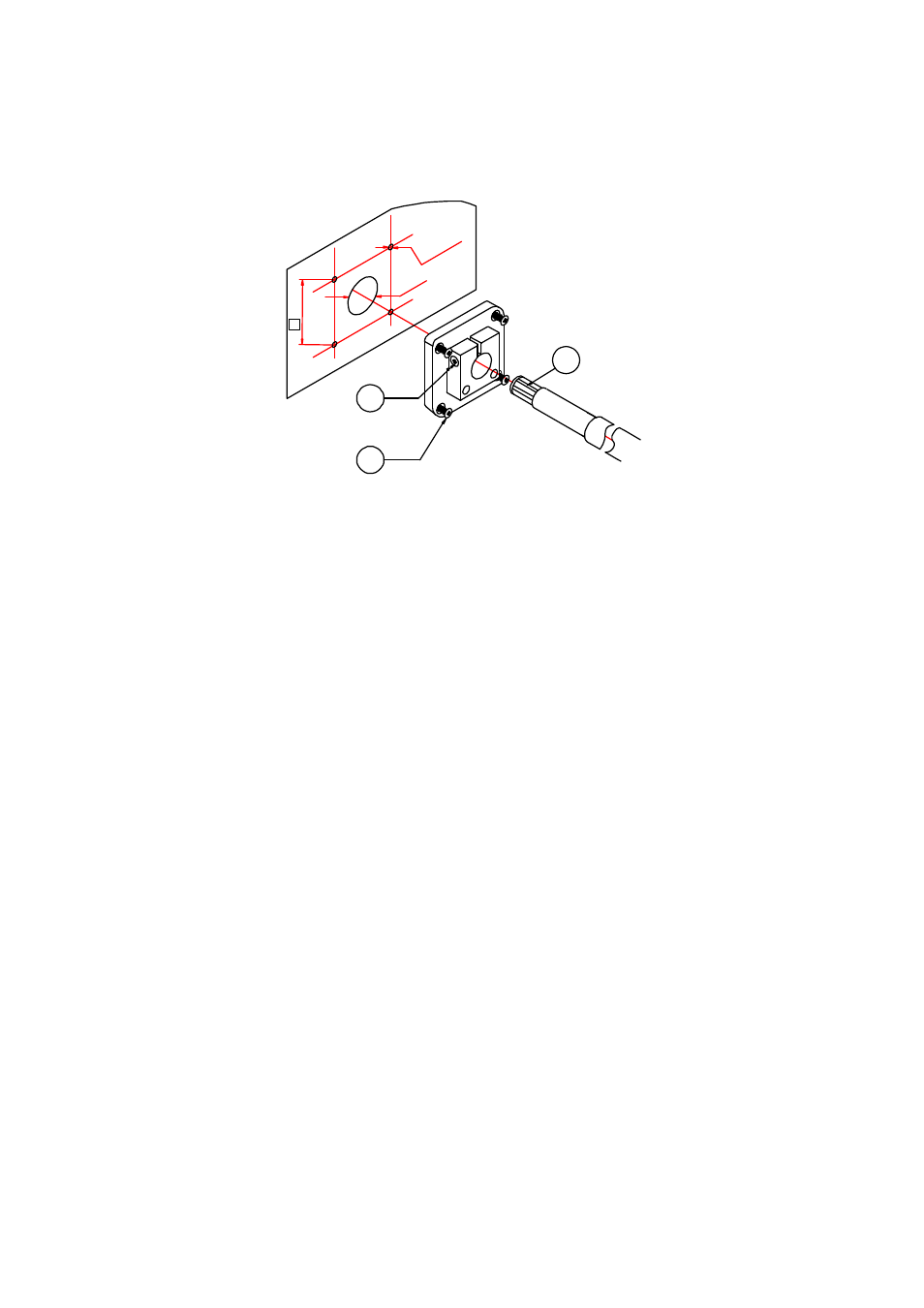

Рис. 12
Инструкции по сверлению
Следующие цифровые обозначения относятся к Рис. 12 выше:
1 =
Монтажный винт
2 =
Натяжной винт
3 =
Датчик, собранный в пластиковой трубке комплекта
для монтажа в воздуховодах
Просверлите отверстия для комплекта для установки в воздуховодах
следующим образом:
1.
Просверлите 24-мм сверлом отверстие для датчика влажности
в стенке воздуховода.
2.
Просверлите отверстия для монтажных винтов комплекта
для установки в воздуховодах в виде квадрата вокруг
отверстия, по 42 мм между отверстиями. Просверлите 3,2-мм
сверлом отверстия для монтажных винтов (четыре винта
ST4,2×16-C-Z DIN 7981).
