Монтаж датчика
Датчики HMP60, HMP110 и HMP110T предназначены для
установки при помощи резьбового соединения M12 на корпусе
датчика или на плоской части корпуса. Для удобства установки
можно использовать дополнительные монтажные приспособления:
- Пластиковые монтажные гайки служат для закрепления датчика
к стене при помощи сквозных отверстий.
- Крепежный зажим служит для настенного монтажа датчика.
ВАЖНО
Избегайте размещения датчика в таком месте, где на нем может
осаждаться конденсат.

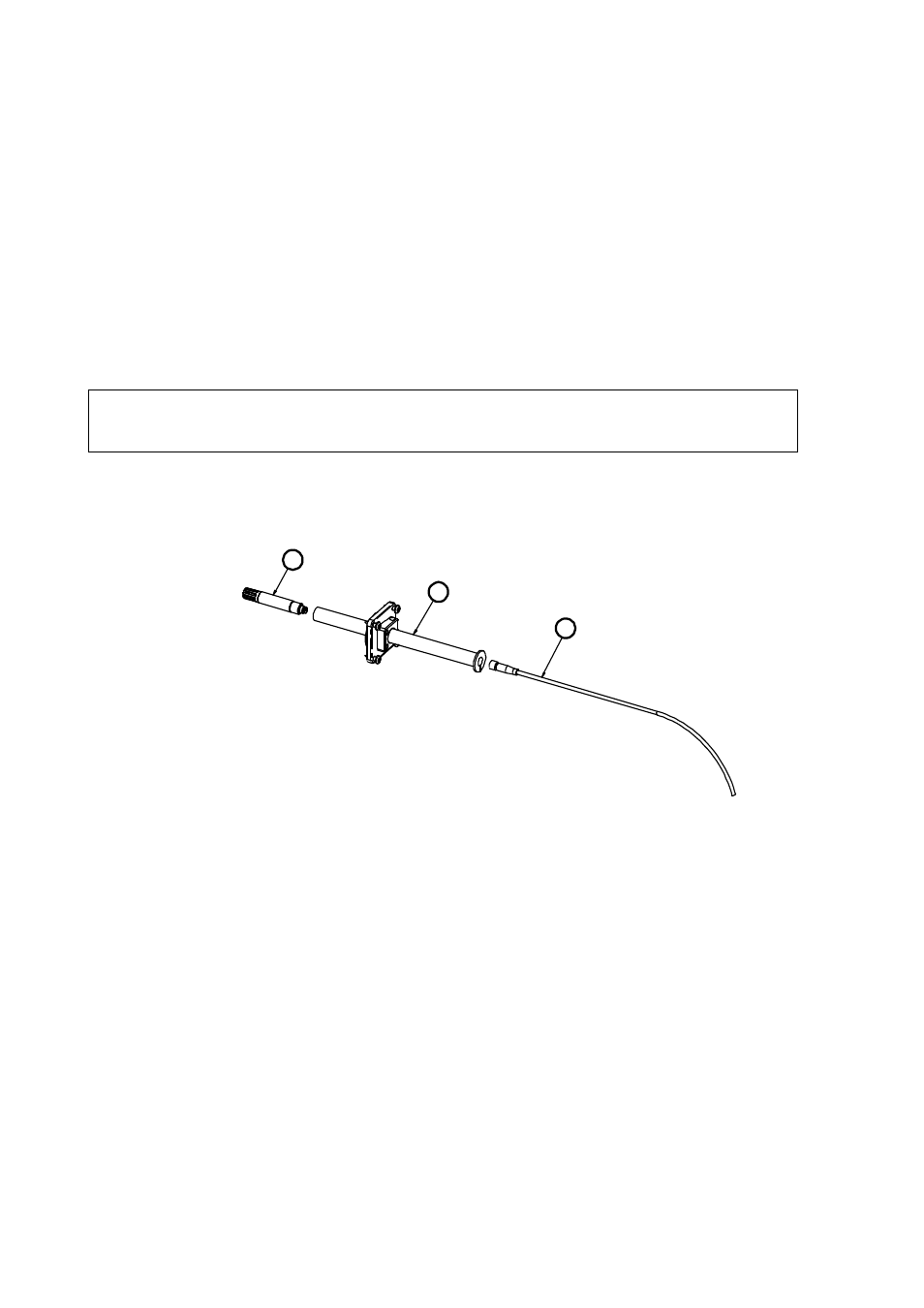

Датчик в сборе с комплектом для монтажа
в воздуховодах
2
1
3
0505-177
Рис. 11
Датчик в сборе с комплектом для монтажа
воздуховодах
Следующие цифровые обозначения относятся к Рис. 11 выше:
1 =
Датчик HMP60, HMP110 или HMP110T
2 =
Набор для монтажа в воздуховодах
3 =
Кабель датчика
1.
Введите кабель датчика через пластиковую трубку комплекта
для монтажа в воздуховодах.
2.
Присоедините кабель к датчику.
3.
Установите датчик в сборе на воздуховод.
