Страница 32
Газовые горелки
ГОРЕЛКА
Вспомога‐
тельная
Ускоренного
приготов‐
ления
Повышенной
мощности
ПРИРОДНЫЙ
ГАЗ
G20
13 мбар
Нормальная мощность
(кВт)
1
2
3
Тепловая мощность
(м3/ч)
0.106
0.212
0.318
Отметка инжектора
1/100 мм
82
111
149
Сжиженный газ
(Бутан/пропан)
G30
30 мбар
Нормальная мощность
(кВт)
1
2
2.8
Тепловая мощность (г/
ч)
73
145
204
Отметка инжектора
1/100 мм
50
71
86

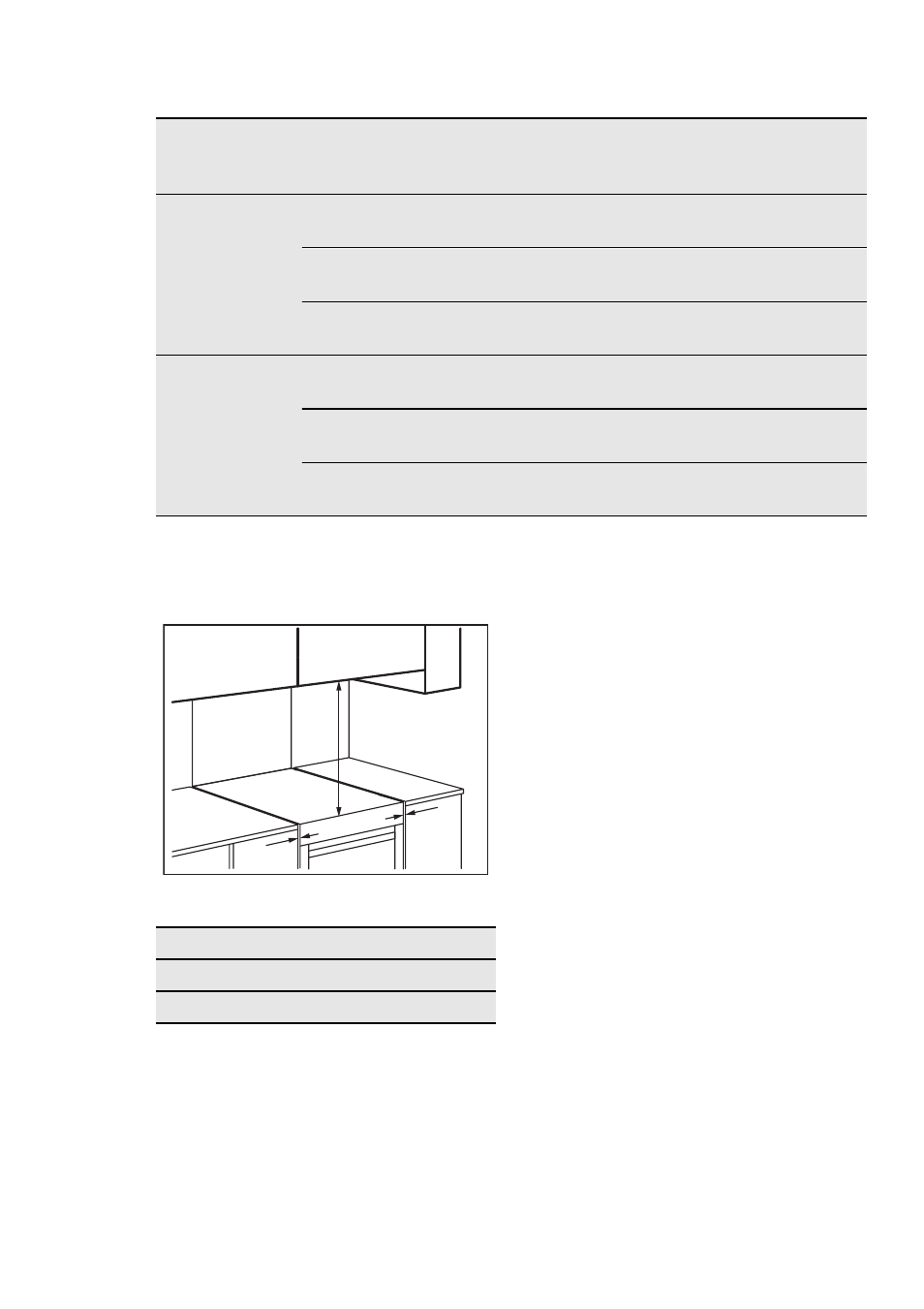

13.1 Место для установки прибора
Отдельно стоящий прибор можно устанав‐
ливать рядом с предметами мебели, между
ними или в углу.
A
A
B
Минимальные расстояния
Габариты
мм
A
2
B
685
13.2 Подключение к газовой
магистрали
Используйте жесткие трубы или гибкий шланг
из нержавеющей стали, соответствующий
действующим нормам. При использовании
гибких металлических шлангов следите за
тем, чтобы они не касались подвижных час‐
тей и не передавливались.
13.3 Гибкая неметаллическая
подводка
Если имеется возможность контролировать
состояние подводки по всей ее длине, можно
использовать гибкую подводку. Гибкий шланг
должен быть плотно закреплен хомутами.
Установка: используйте трубодержатель. Все‐
гда устанавливайте прокладку. Затем присту‐
пите к подключению к линии подачи газа. Гиб‐
кая подводка может использоваться, только
если:
– ее температура не будет превышать ком‐
натную более, чем на 30°C;
– ее длина не превышает 1500 мм;
– она не имеет сужений;
– она не натянута и не перекручена;
– она не касается острых кромок или углов;
– ее можно легко осмотреть, чтобы прове‐
рить ее состояние.
Контроль сохранности гибкого шланга вклю‐
чает в себя следующую проверку:
– отсутствие трещин, порезов, следов горе‐
ния, как на концах, так и по всей его длине;
– материал шланга не стал жестким, а сохра‐
нил свою нормальную эластичность;
– на хомутах крепления отсутствует ржавчи‐
на;
– срок годности шланга не истек.
В случае обнаружения одного или нескольких
дефектов не ремонтируйте шланг, а замените
его.
