3.
Хранение, транспортировка,
подготовка, установка
www.nord.com B1050-RU-0213 -19-
3.12
Монтаж системы охлаждения
Для впуска и выпуска охлаждающего агента в крышке предусмотрены отверстия с резьбой
G1/2,
к которым подсоединяются трубопроводы или шланги. Перед монтажом убрать
заглушки из резьбовых штуцеров и промыть трубки охлаждения, чтобы исключить
попадание посторонних веществ в систему охлаждения.
Присоединить штуцеры
подключения к системе охлаждения производителя оборудования. Направление движения
охлаждающего вещества при этом не имеет значения.
Внимание!
Штуцеры при монтаже нельзя перетягивать, иначе можно повредить трубку
охлаждения (см. поз. 3 рис. 3-12). Необходимо исключить воздействие внешних сил на
трубку охлаждения.
Если охлаждающий шланг имеет дозатор, необходимое соединение должно быть
удлинено соответствующим образом. Подача охлаждающей воды производится через
дозатор. Необходимо соблюдать указания руководства, прилагаемого к дозатору.

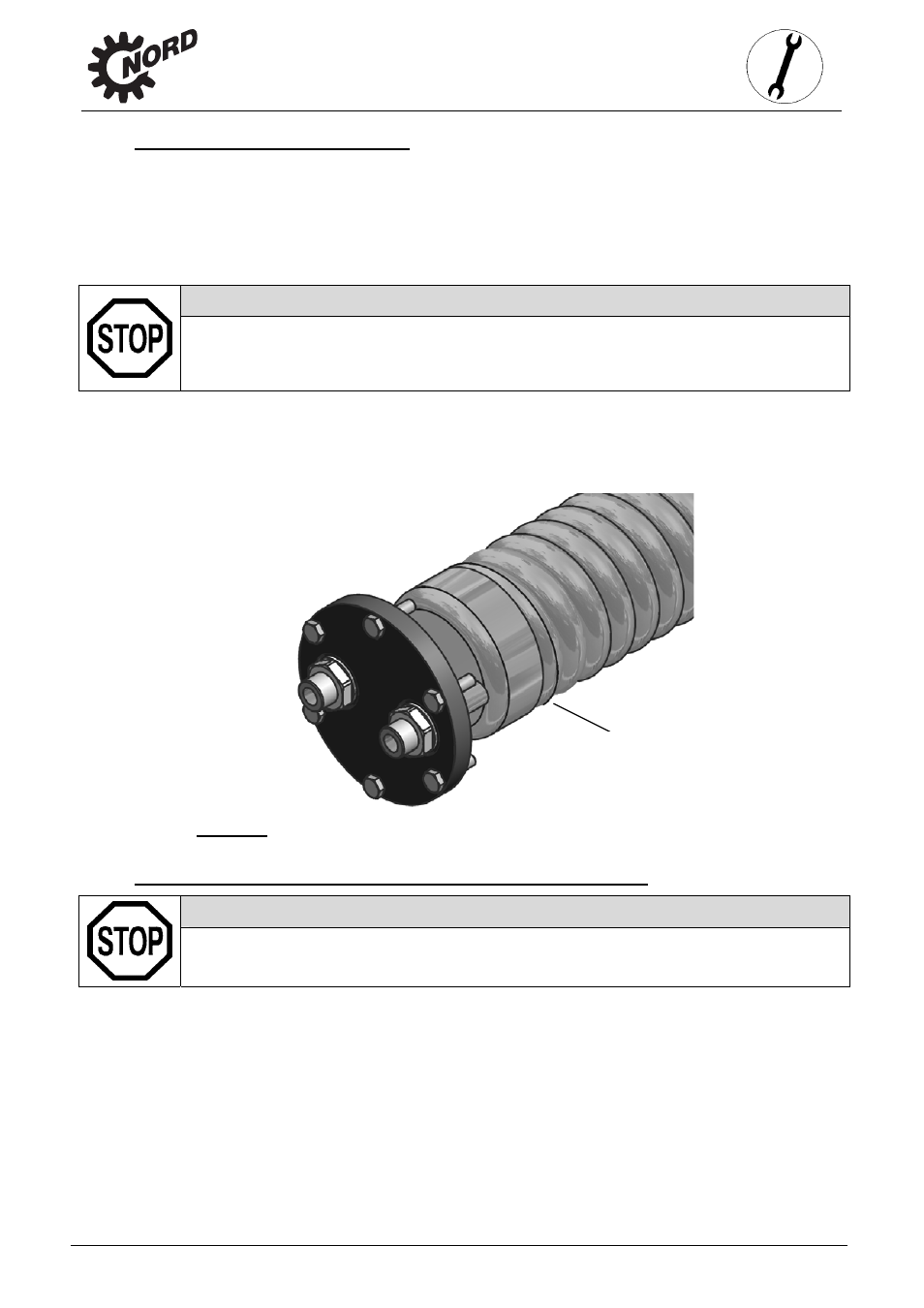

Рис. 3-12: Крышка охлаждения с установленным охлаждающим шлангом
3.13 Установка внешней системы охлаждения (охладителя)
Внимание!
При установке соблюдать требования, указанные в документации производителя.
Подключите охладитель, как изображено на рис. 3-14. По согласованию с NORD возможен
другой план подключения.
Поз. 3
