Хранение, транспортировка,
подготовка, установка
www.nord.com B1050-RU-0213
-15-

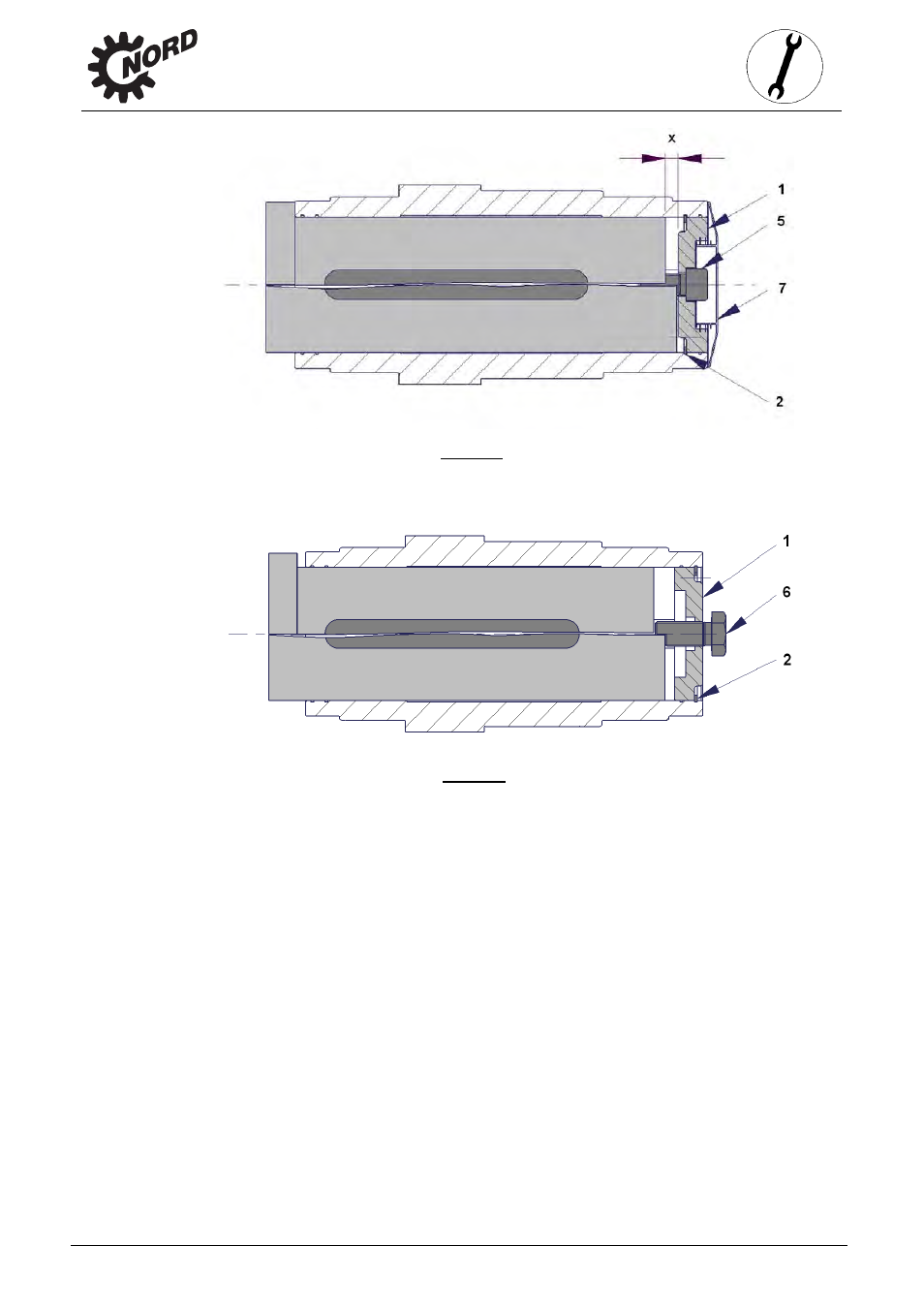

Рис. 3-8: Крепление
Рис. 3-9: Демонтаж
1
Узел крепления
2
Предохранительное кольцо
3
Установка – Резьбовой стержень
4
Установка – резьбовая гайка
5
Установочный винт
6
Защитная крышка
7
Резьбовой стержень – демонтаж
8
Демонтируемый элемент
9
Демонтаж – Резьбовая гайка
При монтаже насадного редуктора с упором не допускать перекашивания упора. С этой
целью можно использовать эластичный упор (опция ED).
