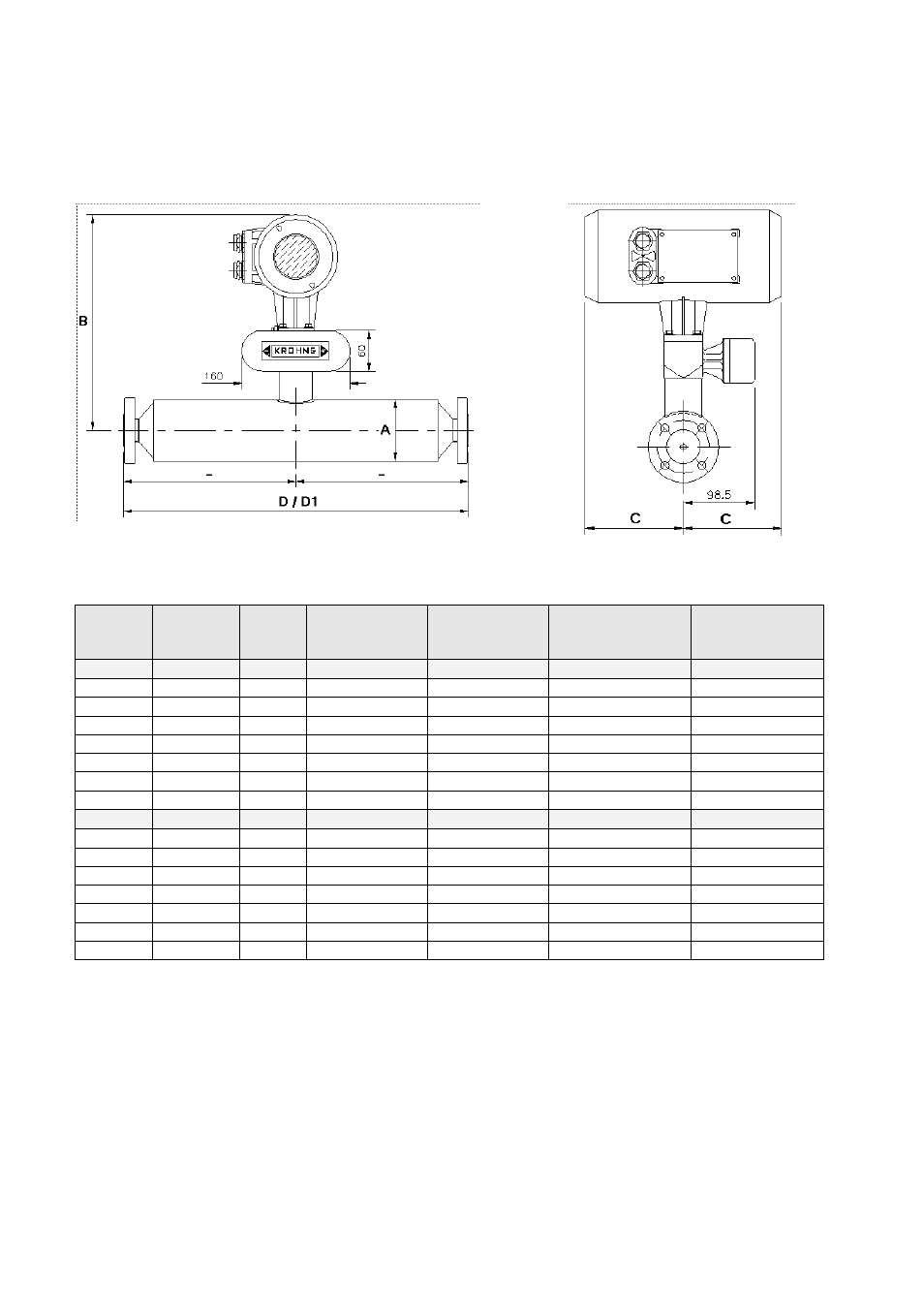

8.4 Габариты
8.4.1 Первичные преобразователи серии 7000
Фланцевые версии
Типо-
размер Стандартная
версия Ех-версия Стандартная
версия
для
флацев
ANSI 600# под
шип / паз
мм ∅ А В С С D D1
06 102 312 104 120 420 ±2 428 ±2
10 102 312 104 120 510 ±2 518 ±2
15 102 312 104 120 548 ±2 556 ±2
25 115 319 104 120 700 ±2 708 ±2
40 170 346 104 120 925 ±2 933 ±2
50 220 371 104 120 1101 ±2 1109 ±2
80 274 398 104 120 1460 ±2 1468 ±2
дюймы ∅ А В С С D D1
06 4,0 12,3 4,1 4,7 16,5 ±0,08 16,9 ±0,08
10 4,0 12,3 4,1 4,7 20,1 ±0,08 20,4 ±0,08
15 4,0 12,3 4,1 4,7 21,6 ±0,08 21,9 ±0,08
25 4,5 12,6 4,1 4,7 27,6 ±0,08 27,9 ±0,08
40 6,7 13,6 4,1 4,7 36,4 ±0,08 36,7 ±0,08
50 8,7 14,6 4,1 4,7 43,3 ±0,08 43,7 ±0,08
80 10,8 15,7 4,1 4,7 57,5 ±0,08 57,8 ±0,08
