Подключение расходомеров разнесенного исполнения
Приборы Optimass также поставляются в разнесенном исполнении. Расстояние между сенсором и
преобразователем сигнала может достигать
300
м (1000 футов)
.
Подсоедините жилы кабеля с маркировкой 1, 2, 4, 5 к соответствующим клеммам в соединительной
коробке преобразователя сигнала (разнесенной версии) в соответствии с приведенным ниже
рисунком.
Четырехжильные
клеммы под кабель
для разнесенной
версии в
соединительной
коробке конвертора
1
2
4
5

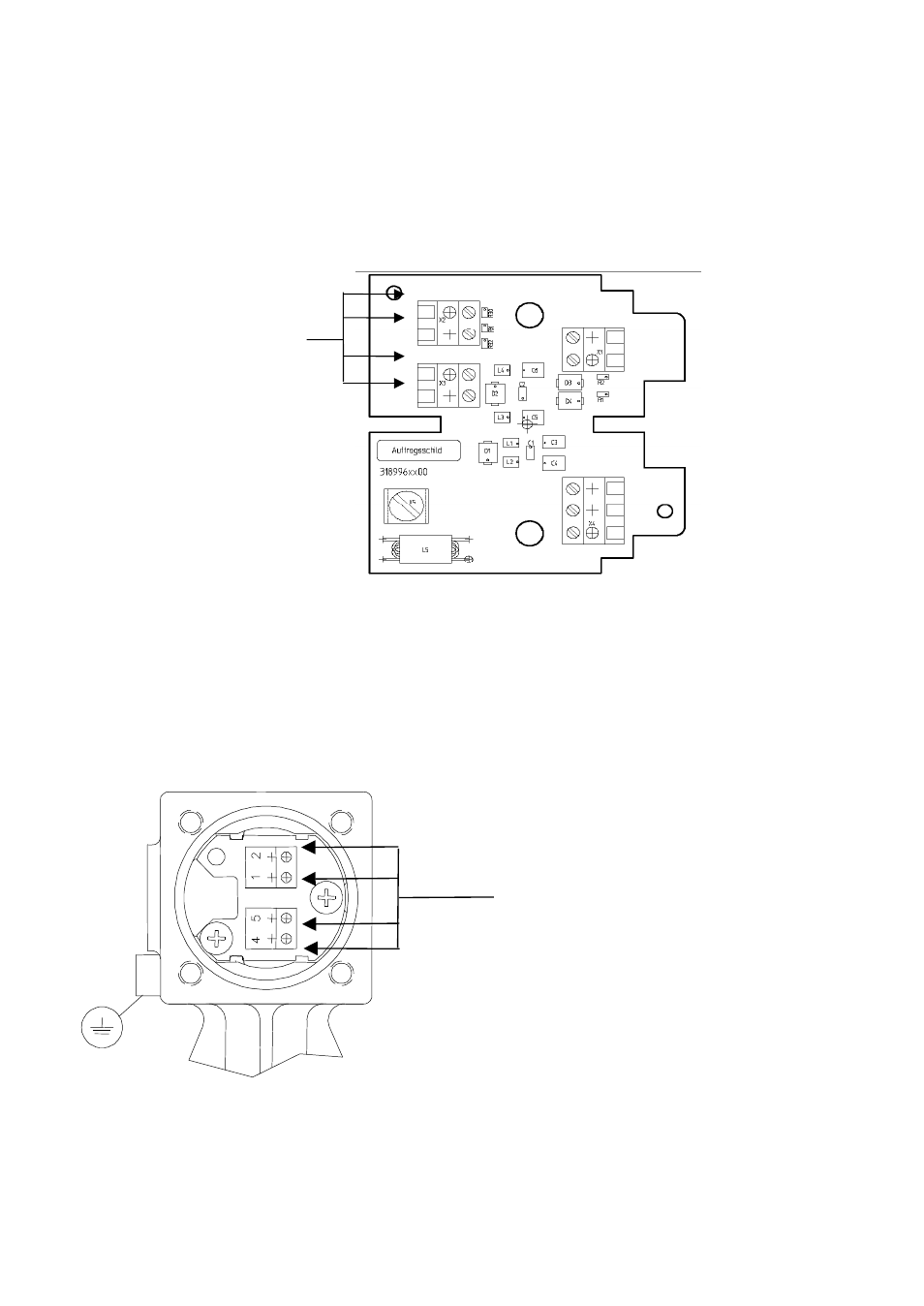

Расположение клемм в соединительной коробке для расходомеров разнесенного исполнения в
преобразователе сигнала.
Замена версии прибора с компактной на разнесенную и, наоборот, в условиях эксплуатации
возможна только для взрывобезопасных зон. Для взрывоопасных зон замена такого рода
производится только в отдельном заводском помещении.
Для проведения замены и получения необходимой информации свяжитесь с отделом сервисного
обслуживания фирмы KROHNE.
Четырехжильные
кабельные разъемы
для разнесенной
версии в
соединительной
коробке первичного
преобразователя
Расположение клемм для расходомеров разнесенного исполнения со стороны первичного датчика.
