37
4
Программирование конверторов MFC 050 и MFC 051
4.1 Управление и элементы управления
Рабочие органы для настройки прибора находятся внутри корпуса и доступ к ним можно получить только после
снятия крышки блока электроники при помощи специального ключа. Преобразователь также можно
программировать при помощи стержневого магнита и магнитных сенсоров без снятия крышки корпуса
электронного блока.
ВНИМАНИЕ: При съеме крышки не повредите винтовую резьбу и прокладку. Проследите, чтобы на них не
скапливалась грязь, также регулярно проверяйте наличие смазки.
Концептуально управление прибором состоит из пяти горизонтальных уровней. Смотрите диаграмму на
следующей странице.
Уровень параметров: Это уровень содержит 5 основных пунктов меню:
Fct. 1.0 OPERATION: этот раздел меню содержит наиболее важные
функции для настройки и калибровки прибора.
Fct. 2.0 TEST: этот раздел меню служит для проверки преобразователя
сигнала (дисплея, выходов, диапазона измерения) и для диагностики
прибора в целом.
Fct. 3.0 CONFIG: в этом разделе меню можно настроить все
параметры и функции измерения расхода, специфичные параметры
измерения расхода и функции прибора.
Fct. 4.0 I.O. CONFIG:
в этом разделе меню можно настроить
конфигурацию выходов, входов, параметров связи для АСУ.
Fct. 5.0 FACTORY.SET:
в этом разделе меню можно осуществлять
контроль всех заводских параметров прибора и констант датчика.
Сброс / Квитирование
(
Выход)
Этот раздел меню имеет две опции и выбирается через код ввода Code
2 (
↵ ↑ →
)
• Сброс счетчика (при условии, что сброс разрешен, т.е. в функции
3.5.3 ENABLE.RESET
введено YES (ДА)).
• Сообщение о состоянии и квитирование сообщений об ошибках в
работе. Все ошибки, которые произошли во время эксплуатации,
заносятся в специальный список. После устранения причины /
причин ошибки и подтверждения этого, сквитированные сообщения
удаляются из списка ошибок.
6

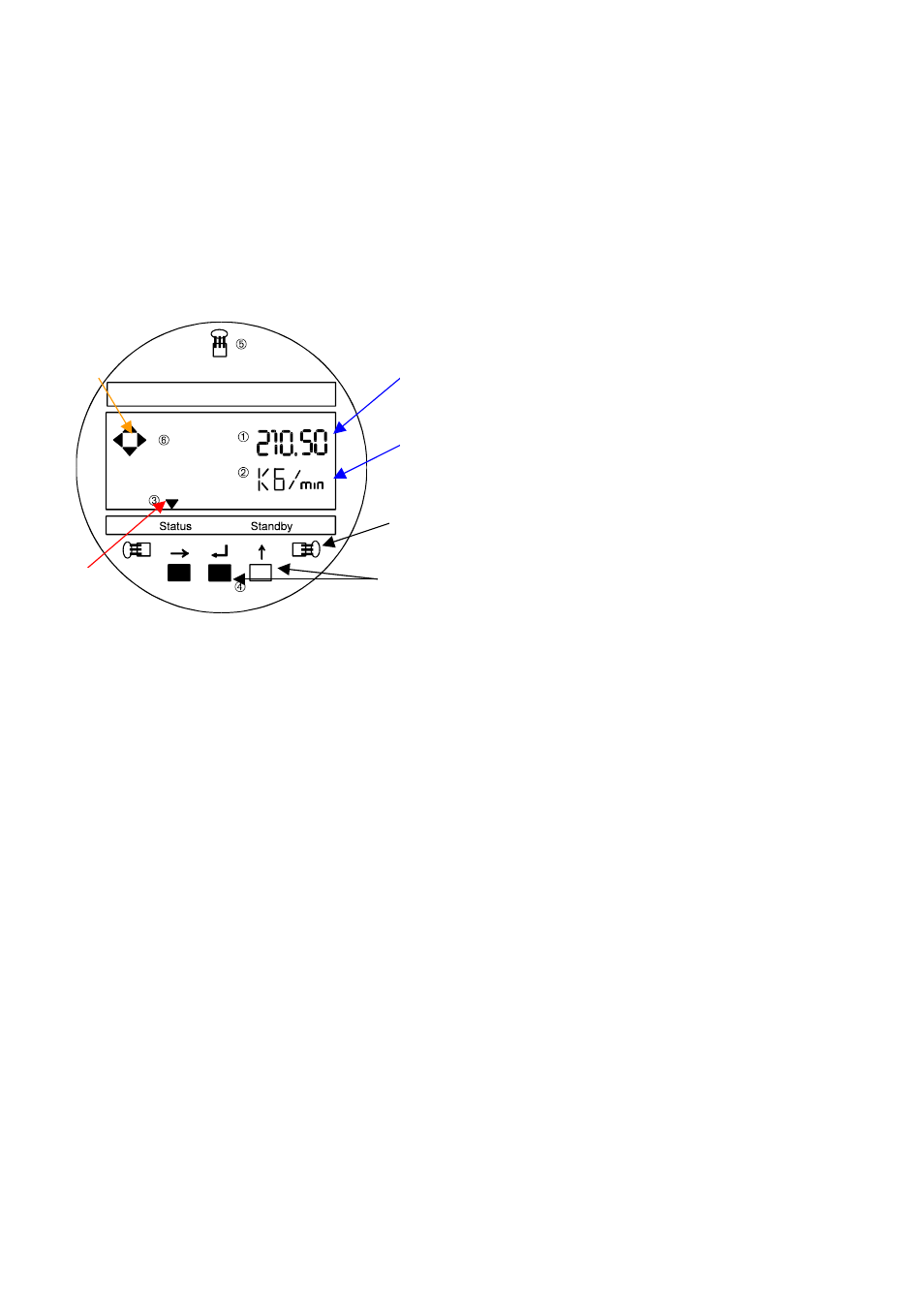

KROHNE MFC 50
1. 1- ая (верхняя) строка дисплея
2. 2- ая (средняя) строка дисплея
3. 3- я (нижняя) строка дисплея:
знак ▼ используется для определения состояния
преобразователя сигнала:
- сообщение об ошибках (Status)
- режим ожидания (Standby)
4. Кнопки для управления работой преобразователя
сигнала.
5. Магнитные сенсоры для управления работой
преобразователя при помощи магнита без снятия
крышки корпуса. Функции сенсоров аналогичны
функциям кнопок (4).
6. Компасное поле, отображающее состояние
преобразователя и клавиш управления.
1
2
5
4
3
