Инструкция по эксплуатации KROHNE OPTIMASS with MFC 05x RU
Страница 26
26
Двоичный входной сигнал
< 24
В DC
0
В DC
Контакт

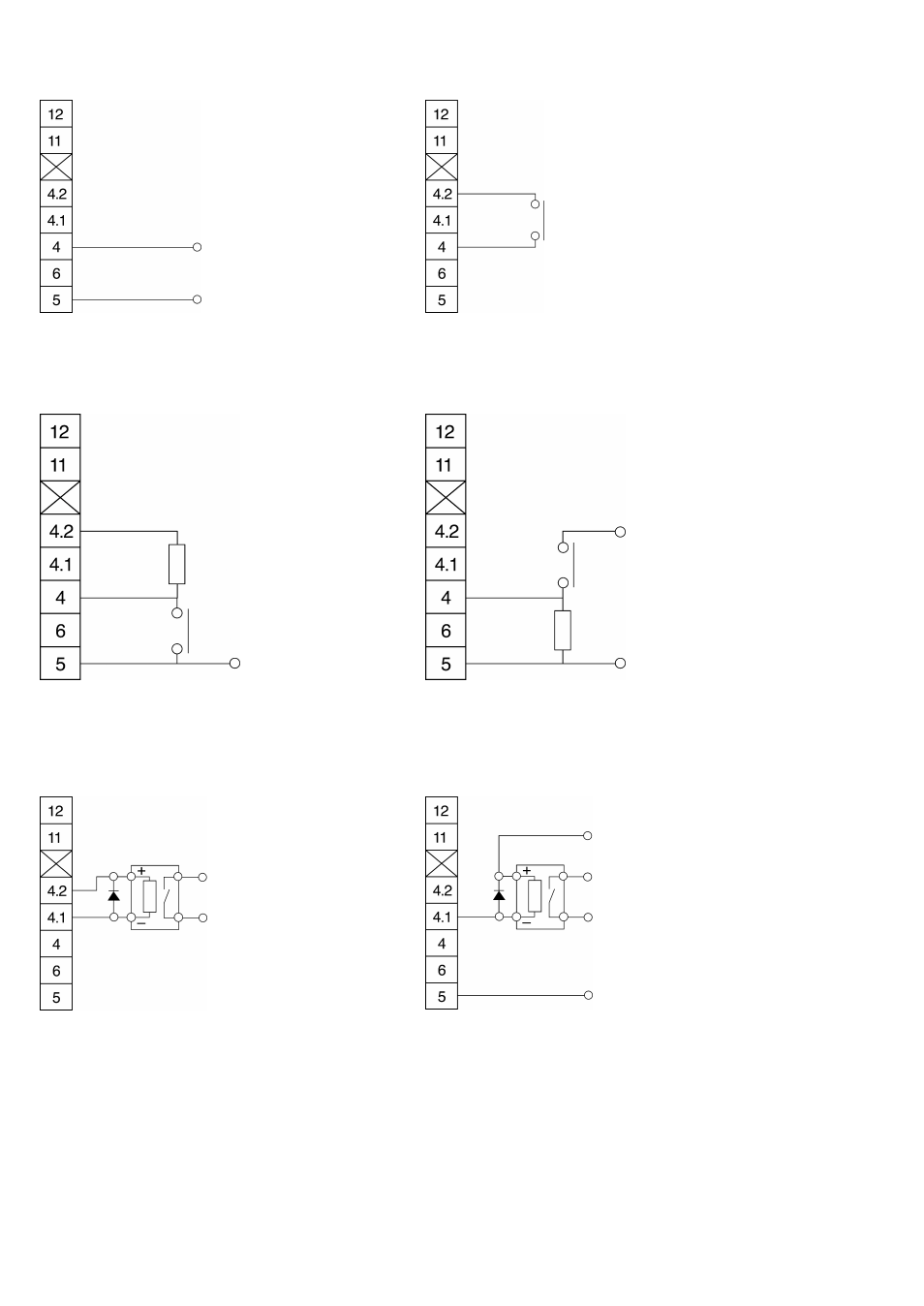

Рис. 7: Подключение дискретного входного
сигнала с внешним источником питания
Рис. 8: Подключение дискретного входного
сигнала с запиткой от внутреннего источника
питания (от клеммы сигнала состояния)
0
В DC
< 24
В DC
Рис. 9: Подключение дискретного входного
сигнала с запиткой от внутреннего источника
питания (от клеммы сигнала состояния)
Рис. 10:
Подключение дискретного входного
сигнала с запиткой от внешнего источника
питания
< 24
В DC
0
В DC
Рис. 11: Подключение реле к импульсному выходу
с запиткой от внутреннего источника питания (от
клеммы сигнала состояния).
Реле на 24 В, DC < 20 mA
Рис. 12: Подключение реле к импульсному
выходу с запиткой от внешнего источника
питания.
Реле на 24 В, DC < 150 mA
R > IK5R
Контакт
Контакт
На замыкание IKR
Реле
Выход ETC
