Инструкция по эксплуатации KROHNE OPTIMASS with MFC 05x RU
Страница 30
30
2.5.3
Входные / выходные сигналы преобразователя MFC051
Преобразователь MFC 051 в невзрывозащищенной версии имеет гальванически разделенные
выходы. Взрывозащищенная версия MFC 051 имеет искробезопасные выходы (см. дополнительную
инструкцию по монтажу и эксплуатации).
Все выходы пассивные.
Преобразователь поступает с завода с требуемой конфигурацией и настройками выходов.
Конфигурацию выходов прибора, находящегося в эксплуатации, изменить нельзя, так как модули
выходных сигналов запаиваются в плату блока питания. Черные крышки, которые закрывают
модули, необходимы для устранения сигналов помех, так как гальваническая развязка выполнена
на базе оптических элементов.
Для просмотра установленных в настоящее время выходов, войдите в описание пункта меню Fct.
4.1 I/O FITTED.
Рисунки присоединений выходов также приведены на лейбле, наклеенной на крышку
клеммного блока.
Опция
Функция
1
2
х 4÷20 мА + HART (гальванически изолированные друг от друга выходы)
2
1
х 4÷20 мА + HART, 1 - импульсный
3
1
х 4÷20 мА + HART, 1 - дискретный вход сигнала управления
4
1
х 4÷20 мА + HART, 1 - выход состояния
5
1
х 4÷20 мА, 1 - Profibus PA
Внимание!
Коммуникационный протокол HART
®
работает всегда на первом токовом выходе 4÷20
мА. Исключение составляет опция 5, у которой имеется другой протокол связи –
Profibus.
Так как выходы являются пассивными, то приборы по протоколу HART
®
можно подключать по
шинной архитектуре или по схеме точка к точке.
Опция 1
18…30
В DC
0
В DC
18 … 30
В DC
0
В DC

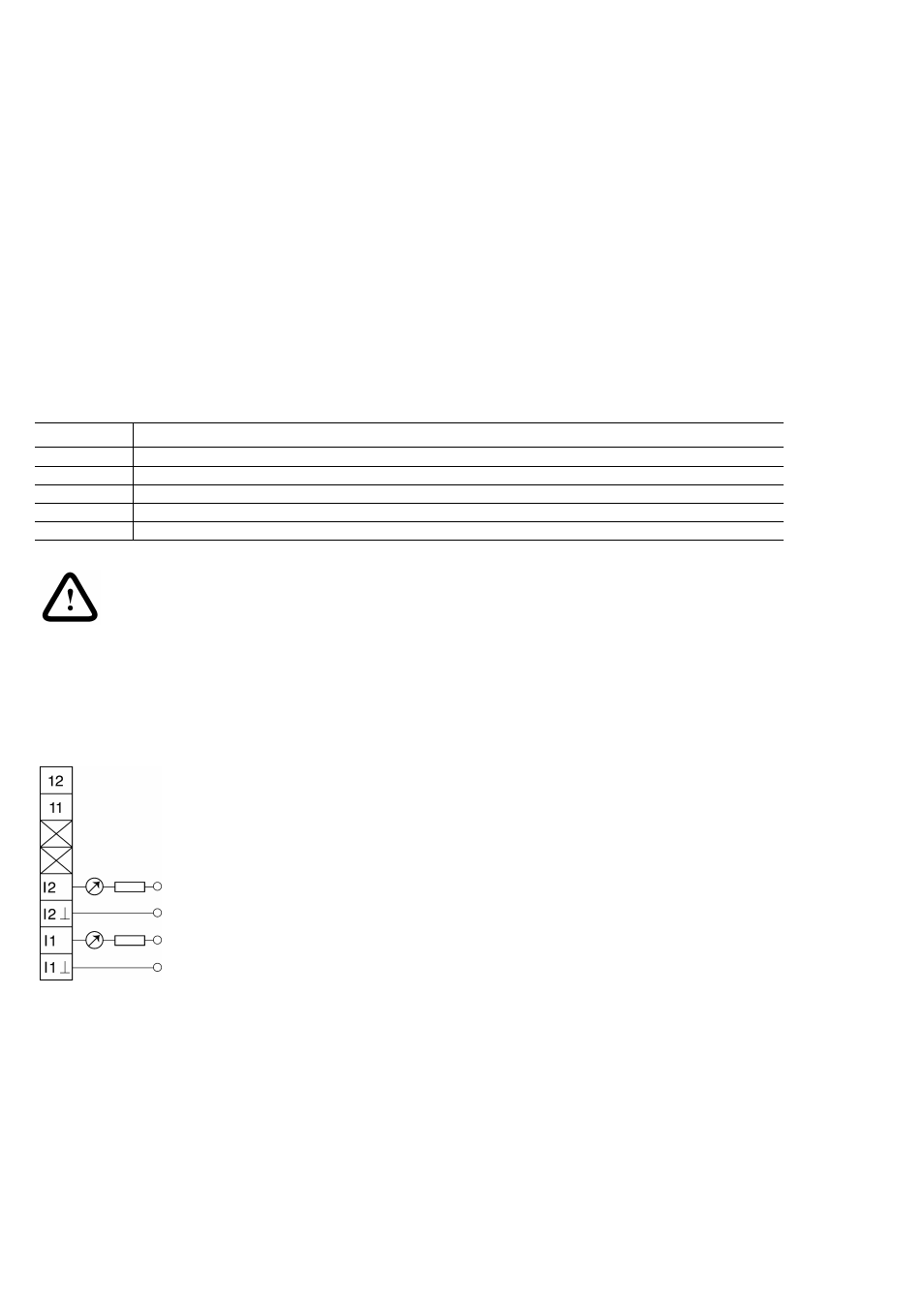

Подключение двух пассивных токовых выходных сигналов
250
Ом
250
Ом
