Инструкция по эксплуатации KROHNE OPTIMASS with MFC 05x RU
Страница 32
32
Опция 4
Кроме пассивного токового выхода 4 ÷ 20 мА также можно подключить пассивный сигнал выхода
состояния или сигнализации в соответствии с приведенной ниже схемой.
Выход состояния
0
В DC

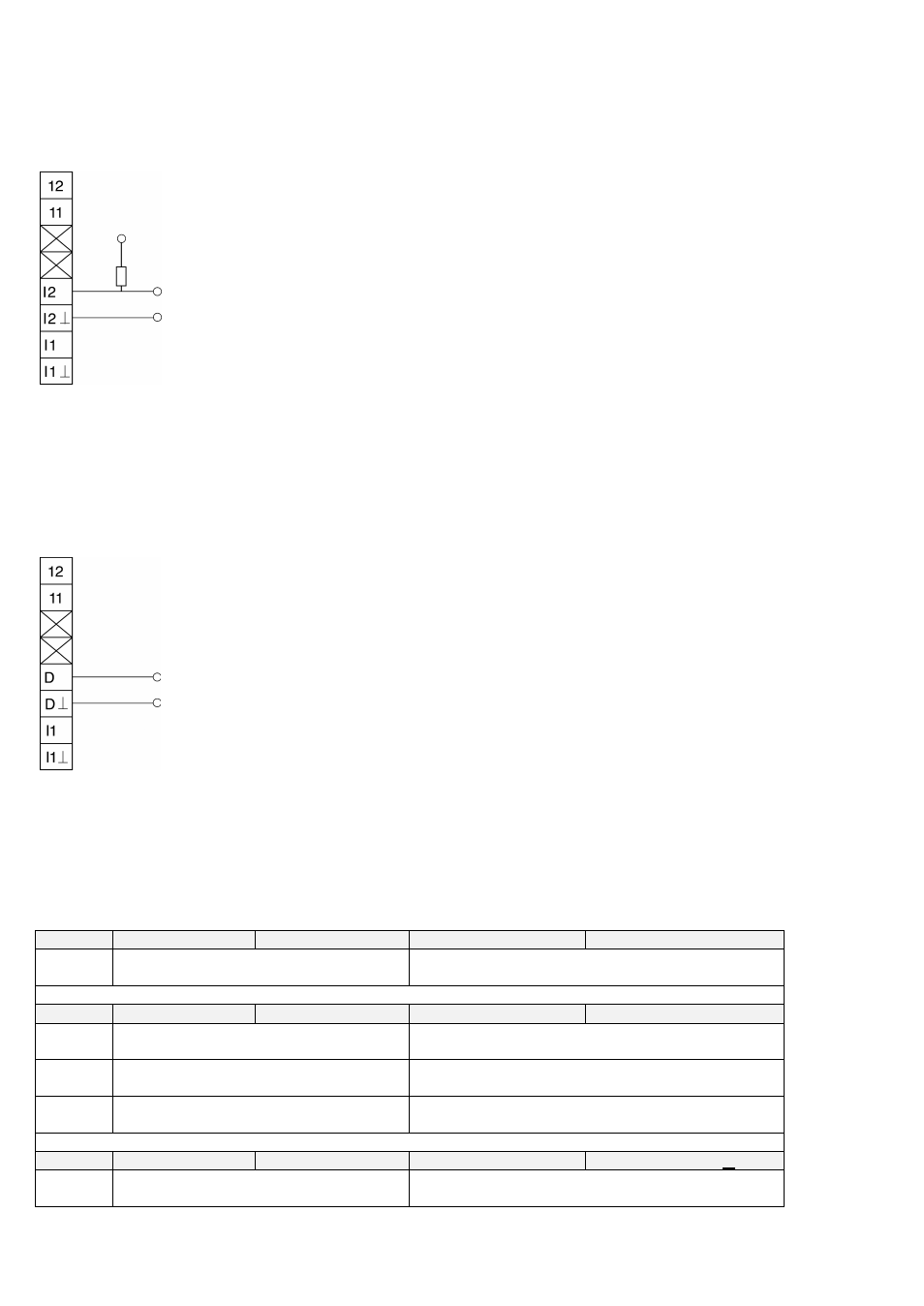

Подключение пассивного сигнала выхода состояния
Опция 5
Кроме пассивного токового выхода 4 ÷ 20 мА (протокол HART отсутствует!) также имеется
коммуникационный интерфейс Profibus, который можно подключить в соответствии с приведенной
ниже схемой
Profibus PA
Подключение выходного сигнала Profibus PA
2.5.4
Таблица подключения входов/выходов конвертора MFC 051
Таблица cнизу показывает подключение входов/выходов преобразователя. Точная конфигурация зависит от
того, какие виды опциональных выходных модулей были установлены на заводе. Полную конфигурацию
выходов также можно найти в пункте меню Fct. 4.1 Входы/выходы.
Опция
Клемма I1 (+)
Клемма I1 (-)
Клемма I2 (+)
Клемма I2 (-)
1
Токовый выход 1
пассивный, HART
Токовый выход 2
Пассивный
Опция
Клемма I1 (+)
Клемма I1 (-)
Клемма В (+)
Клемма В (-)
2
Токовый выход 1
пассивный, HART
Импульсный выход
пассивный
3
Токовый выход 1
пассивный, HART
Вход сигнала управления
4
Токовый выход 1
пассивный, HART
Выход состояния
пассивный
Опция
Клемма I1 (+)
Клемма I1 (-)
Клемма D
Клемма D _ι_
5
Токовый выход 1
пассивный
Коммуникационный протокол PROFIBUS PA
Входы/выходы гальванически изолированы друг от друга и гальванически изолированы от земли РЕ.
Все выходы пассивные.
5 … 30
В DC
300
Ом
