Инструкция по эксплуатации KROHNE CORIMASS G-MFM 4085 RU
Страница 91
91
8.8 Проверка первичного датчика
Помните! Всегда выключайте питание перед открытием корпуса прибора.
Требуемые инструменты и тестовое оборудование
− Отвертка фирмы Phillips
− Мультиметр
− Специальный гаечный ключ, для открытия крышки прибора

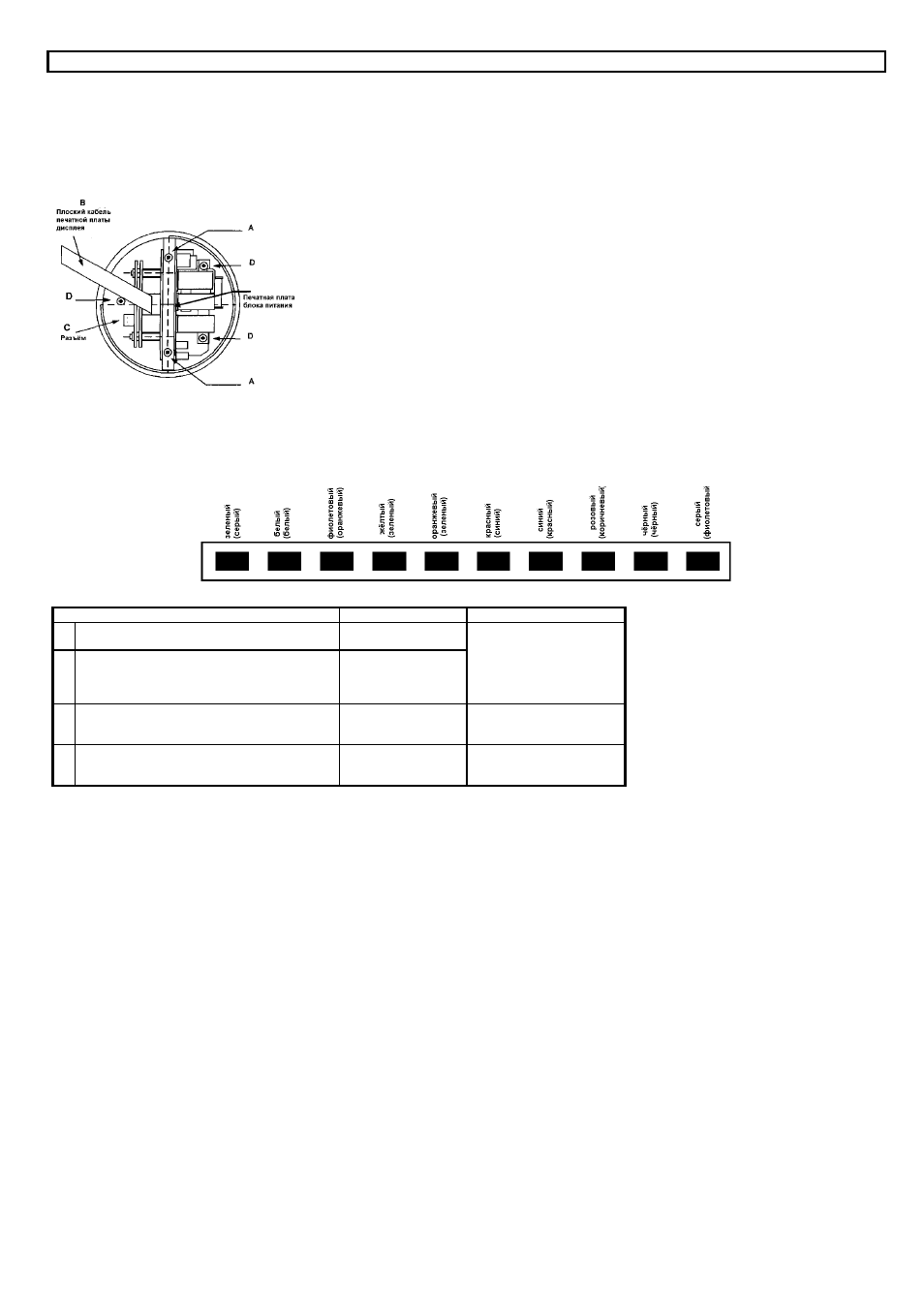

8.8.1 Расходомер
A. Винты, которые удерживают печатную плату
дисплея на месте.
B. Плоский кабель, соединяющий печатную
плату дисплея и электронный блок
преобразователя.
C. 10-контактный соединитель датчика.
D. Винты, которые удерживают электронный
блок преобразователя в корпусе.
Предварительная подготовка
− Удалите переднюю крышку электронного блока
− Отвинтите эти два винта "A", крепящие плату дисплея и поверните плоский кабель и плату в одну сторону.
− Отсоедините синий разъем "C" от панели усилителя
10 - контактный разъём платы "C" (Разъём между первичным датчиком и преобразователем)
В скобках приведены цвета для приборов Ех исполнения
Проверка тензодатчиков и возбудителя
Типичные значения Оценка значений
1 Измерение возбудителя:
Измерение между серым и чёрным проводом
30 - 50 Ом
При выходе за типовые
значения:
2 Проверка датчиков А и B:
Измерение между:
зелёным и фиолетовым проводом (Датчик A)
белым и жёлтым проводом (Датчик B)
50 -130 Ом
Замените неисправный
первичный датчик или
обратитесь в сервисную
службу Krohne.
3 Проверка датчика температуры (RTD):
Измерение между синим и красным проводом.
500 - 550 Ом
(температура
окружающей среды)
В пределах типичных
значений:
Датчик готов к работе
4 Проверка тензорезистора:
Измерение между оранжевым и красным
проводом.
400 - 600 Ом
