Двоичный выход:
Если импульсный выход установлен для индикация направления потока, то функции Fct 3.4.2 нет, а выход следующий:
Поток
Направление
Положительный. +
Вольт
Отрицательный 0
Вольт
Максимальная частота = 500 Гц
Максимальная частота = 1000 Гц
Режим расхода = FLOW /Расход/ +/-
Функция = температура
Функция = Массовый расход
Максимальная температура = 75
о
С
Максимальная температура = 75
о
С
Минимальная температура = -25
о
С
Минимальная температура = -25
о
С

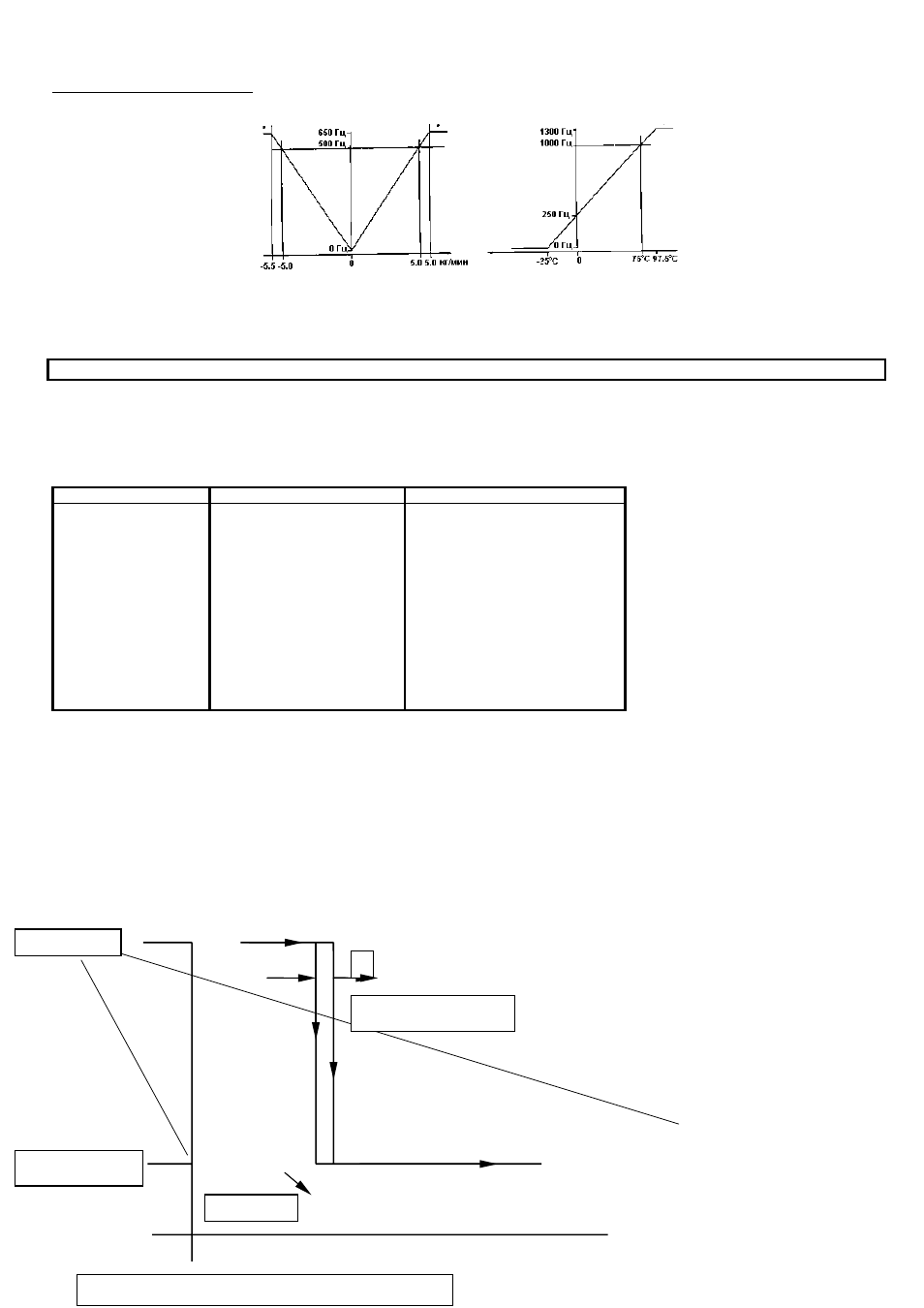

Частотная характеристика выхода для примеров 1 и 2
* Насыщение
5.8 Установка выхода сигнализации о процессе (Состояние)
Выход сигнализации о процессе имеет два устойчивых состояния (активное и пассивное), которые можно использовать для индикации различных
состояний прибора или технологического процесса (смотри таблицу ниже).Для всех функций можно задать активное состояние как высокое напряжение
24 В или как низкое (0 В). (Fct 3.5.2). С помощью первых пяти функций осуществляется сравнение измеренных величин с установленными предельными
значениями. Пока величина находится в этих пределах выход сигнализации в пассивном состоянии. Если величина выходит за данные пределы, то выход
становится активным. Для предотвращения многократных переключений сработки, в приборе предусмотрен гистерезис. Смотри рисунок далее. Если
массовый расход свыше максимального предела, то выход переключается в активное состояние. Однако, при уменьшении расхода переключение выхода в
пассивное состояние не происходит до тех пор, пока он не станет меньше на величину MAX - H, где H = 2% от верхнего предела.
Функции сигнализации процесса
Функция
Пассивный
Активный
Общее количество массы
Общее количество в диапазоне
Общее количество вне диапазона
Массовый расход
Массовый поток в диапазоне
Масса вытекает вне диапазона
Плотность
Плотность в диапазоне
Плотность вне диапазона
Температура
Температура в диапазоне
Температура вне диапазона
Объёмный расход
Объёмный расход в диапазоне
Объёмный расход вне диапазона
Концентрация массой*
Концентрация в диапазоне
Концентрация вне диапазона
Концентрация объёма*
Концентрация в диапазоне
Концентрация вне диапазона
Расход массы раствора*
Расход масс раствора в диапазоне Расход массы раствора вне диапазона
Токовые выхода I 1,2 3
Токовый выход Работает
Токовый выход насыщен
Импульсный выход
Импульсный выход Работает
Выход насыщен
Любой выход
Все выхода Работают
Один из выходов насыщен
Все сообщения о состоянии Нет ошибок
Обнаружена ошибка
Серьезные ошибки
Нет серьезных ошибок
Дефект прибора; измерение стоп
Направление потока
Отрицательный расход (-Ve)
Положительный поток (+Ve)
* Если установлено измерение концентрации.
H
••••••••••
• = 2% ••••
••••••••
•••••••••
•••.
••••••
•••••••••••••• •••••••••••• •
••••••••
