Инструкция по эксплуатации KROHNE CORIMASS G-MFM 4085 RU
Страница 103
103

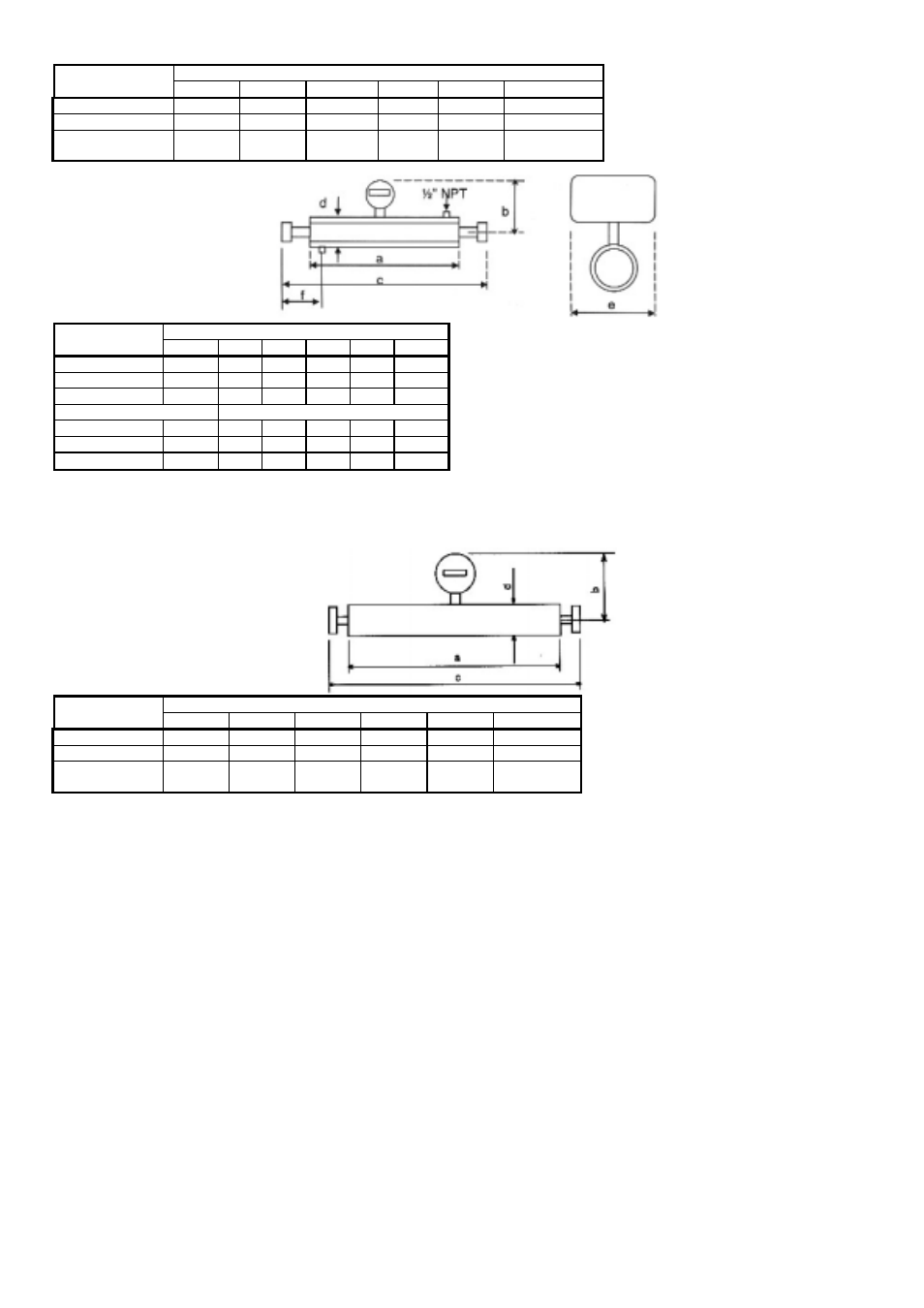

Расходомеры с обогреваемыми кожухами (рубашками)
Габариты
MFM 4085 K Компактное исполнение
в мм и (дюймах)
10G
100 G
300 G
800 G
1500G
3000 G
d
102(4.02) 115(4.53) 115(4.53) 156(6.14) 206(8.11) В разработке
f
67 (2.7)
76 (3.0)
80(3.1)
91 (3.6)
94 (3.7)
В разработке
Вес в кг и (фунтах) и
кожух пустой
14.3(31.5) 20.9(46.1) 30.9(68.1) 66(146) 112(247) В разработке
Габариты
MFM 4085 K Компактное исполнение
в мм
10G
100 G 300 G 800 G 1500G 3000 G
a
415 565 744 988 1115 1400
b
242 249 249 269 283 335
с (с фланцами) 490 656 843 1110
1242
1630
c (с другими соединениями) По заказу
d
90
102 102 142 170 274
e
208 208 208 208 208 208
Вес в кг
9.9 15.4
24.3
57
99
188
Для Ех исполнения, размер e + 30 мм или e + 1.18" и размер b + 18 мм или b +0.71"
• 800 G с 1
•’’
ANSI 600 фунтовыми фланцы, размер c + 8 мм или c + 0.32"
• 1500 G с ANSI 600 фунтовыми фланцы, размер c + 8 мм или c + 0.32"
Габариты
MFM 4085 K Компактное исполнение
в мм и (дюймах)
10G
100 G
300 G
800 G
1500G
3000 G
d
102(4.02) 115(4.53) 115(4.53) 156(6.14) 206(8.11) В разработке
f
67 (2.7)
76 (3.0)
80(3.1)
91 (3.6)
94 (3.7)
В разработке
Вес в кг и (фунтах)
и кожух пустой
12.1 (26.7) 18.7(41.2) 28.7 (63.9) 65 (143)
110(243)
В разработке
