11. Принцип измерения
Силы Кориолиса появляются в колебательных системах, когда масса перемещается по направлению к оси колебаний. Это можно показать на простом
примере.

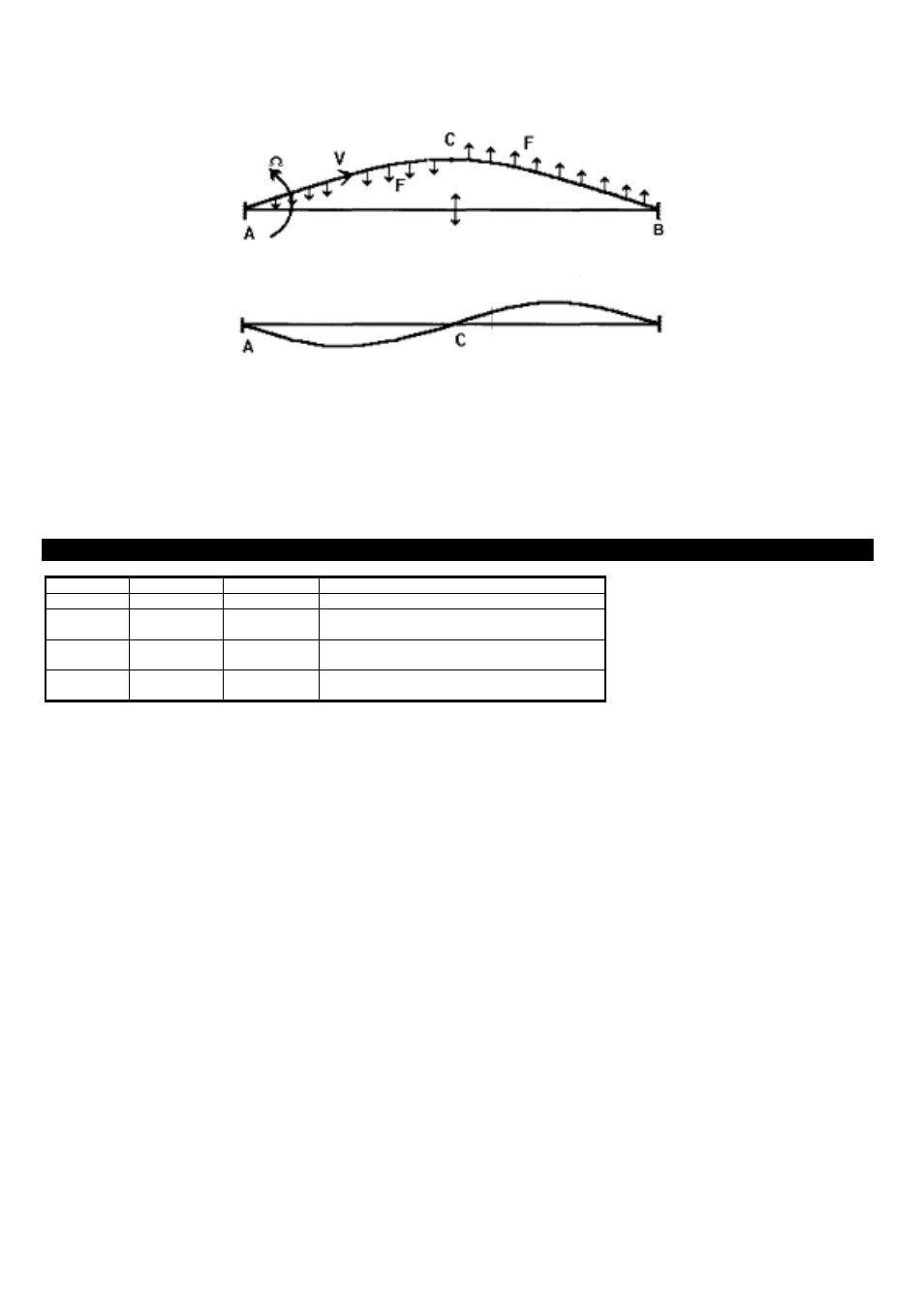

Измерительная трубка колеблется относительно нейтральной оси А - В. Частицы жидкости протекают по измерительной трубке со скоростью «V».
Между точками А и С эти частицы жидкости ускоряются от меньшей к большей скорости вращения. Масса ускоряемых частиц создаёт силу Кориолиса F
c
,
направленную противоположно вращения.
Между точками С и В частицы жидкости замедляются, тем самым создаются силы Кориолиса в направлении вращения. Силы Кориолиса (F
c
), которые
действуют в двух половинах трубы в противоположных направлениях, прямо пропорциональны массовому расходу.
Искажения формы трубки, вызванные силами Кориолиса, чрезвычайно малы и накладываются на основные колебания трубы. Общее перемещение
измерительной трубки преобразуется индуктивными датчиками.
Измеренное значение, непосредственно связано со значением массового расхода через измерительную трубу, в дальнейшем проходит соответствующую
обработку сигнала.
12. Развитие программного обеспечения
Дата выпуска
Прибор
Версия
Установка / Инструкция по эксплуатации
3/94 до 7/97
MFM 4085 K
G 2.20
7.02194.31 (GB) 7.02194.71 (USA)
7/97 до 10/97 MFM 4085 K+F U 2.21 до U 2.27
7.02194.31 (GB) 7.02194.71 (USA)
плюс приложения G +
10/97
MFM 4085 K+F
G3.00
7.02194.31 (GB) 7.02194.71 (USA)
плюс приложения G +
11/97
MFM 4085 K+F
G3.01
7.02194.31 (GB) 7.02194.71 (USA)
плюс приложения G +
