21

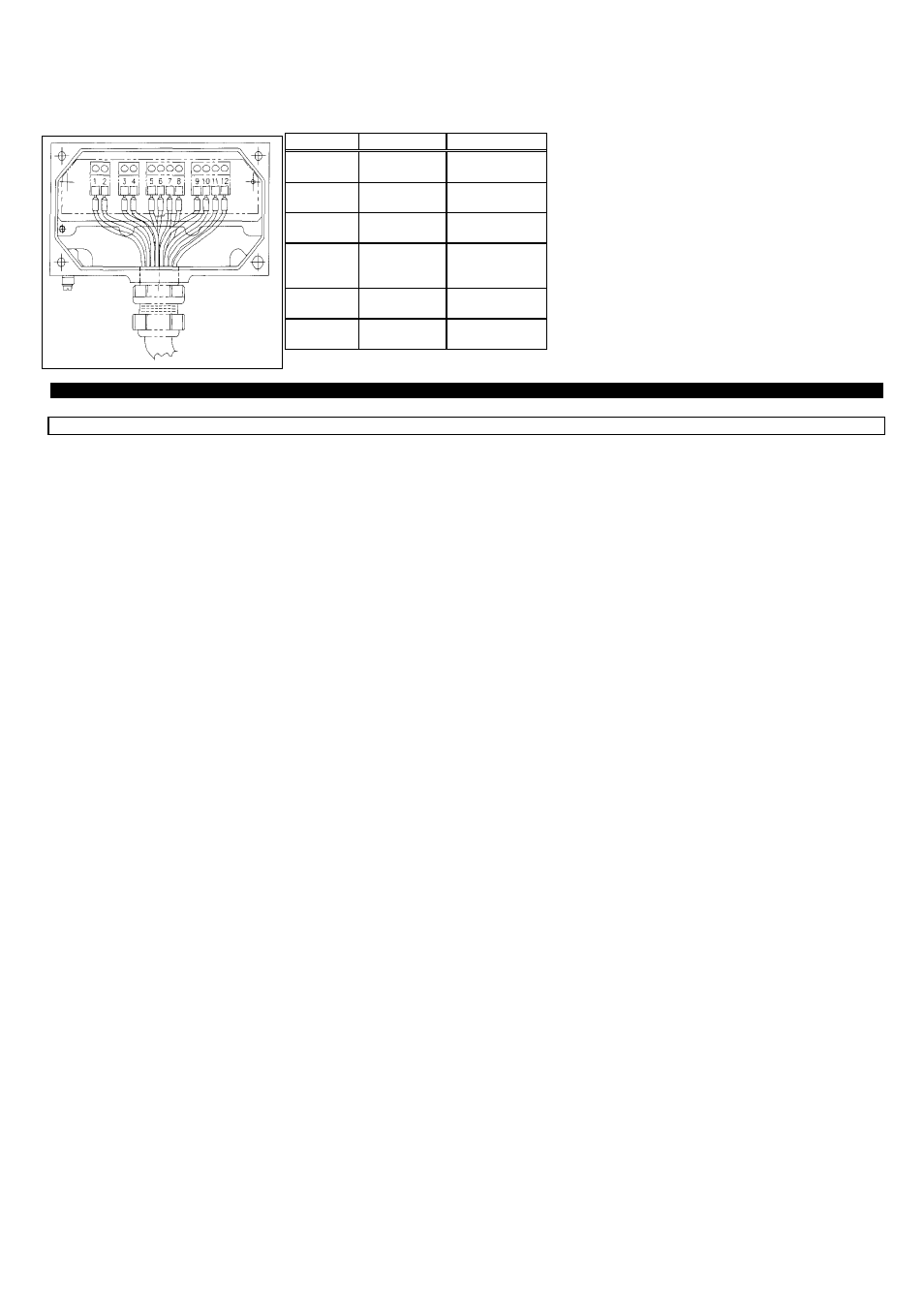

Соединение на преобразователе сделано для обеих версий на специальном соединителе. При фиксированном варианте соединение устанавливается на
стороне преобразователя. Во втором варианте для соединения используется распределительная коробка. Подсоединение проводов выполняется как
показано на рисунке. Для PG 16 или 3/4 NPT используется преобразователь в варианте с распределительной коробкой, кабель необходимо уложить в
гибкий защитный трубопровод.
Клемма № Цвет Сигнал
1 ) ( Белый Возбудитель -
2 ) ( Черный Возбудитель +
3 ) ( Жёлтый Экран
4 ) ( Жёлтый Экран
5 ) ( Черный -
6 ) ( Красный
Напряжение
7 ) ( Черный Температура /
Напряжение
8 ) ( Синий Температура
9 ) ( Оранжевый Датчик B -
10 ) ( Черный
Датчик B +
11 ) ( Зеленый Датчик A -
12 ) ( Черный Датчик A +
3. Запуск
3.1 Установленные заводские параметры
Все массовые расходомеры выпускаются с завода полностью готовыми к работе. Все данные процесса программируются согласно заказа потребителя.
Смотри список запрограммированных на заводе параметров поставленный вместе с расходомером.
Если в заказе не указываются параметры процесса, то расходомер программируется по стандартному списку параметров.
Ток и выходные импульсы всегда имеют положительную полярность. Фактический расход и его количество, таким образом, измеряются независимо от
направления потока. На дисплее указывается знак "-" или "+" перед значением расхода.
Заводские уставки тока и импульсов могут вызывать ошибку при следующих условиях: Когда остановлен насос и присутствует обратный поток, который
больше чем отсечка малого расхода или в случае, когда суммирование должно выполняться в обоих направлениях потока.
Этих проблем можно избежать:
a) Установить режим расхода (Fct. 3.1.8) на расход > 0 (положительный) или расход < 0 (отрицательный), так чтобы обратные потоки игнорировались.
Или
b) Увеличить отсечку малого расхода (Fct. 3.1.7) так, чтобы игнорировались малые обратные потоки.
Или
c) Установите выход сигнализации (Fct. 3.5.1) от НАПРАВЛЕНИЯ так, чтобы внешнее оборудование могло различать положительные и
отрицательными расходы.
